Hinweise:
Der Überschaltwiderstand der Leitungsunterbrechung muss größer als
10 kOhm sein.
Bei der Verfolgung von Unterbrechungen in mehradrigen Leitungen müssen
alle anderen Drähte des Kabels oder des geschirmten Leiters geerdet sein.
Dadurch wird eine gekreuzte Kopplung der induzierten Signale (durch
kapazitiven Effekt) an den Buchsen der Signalquelle verhindert.
Die Erdung am Sender kann ein Zusatzerdspieß, ein Erdungsanschluss in
einer Steckdose oder eine ordentlich geerdete Wasserleitung sein.
Bei der Verfolgung einer Leitung liegt die Unterbrechung dort, wo das im
Empfänger eingehende Signal abrupt abfällt.
Um die Lokalisierung genauer einzugrenzen, stellt man in Manuellbetrieb
den Leistungspegel des Senders und die Empfindlichkeit des
Empfängers ein.
8

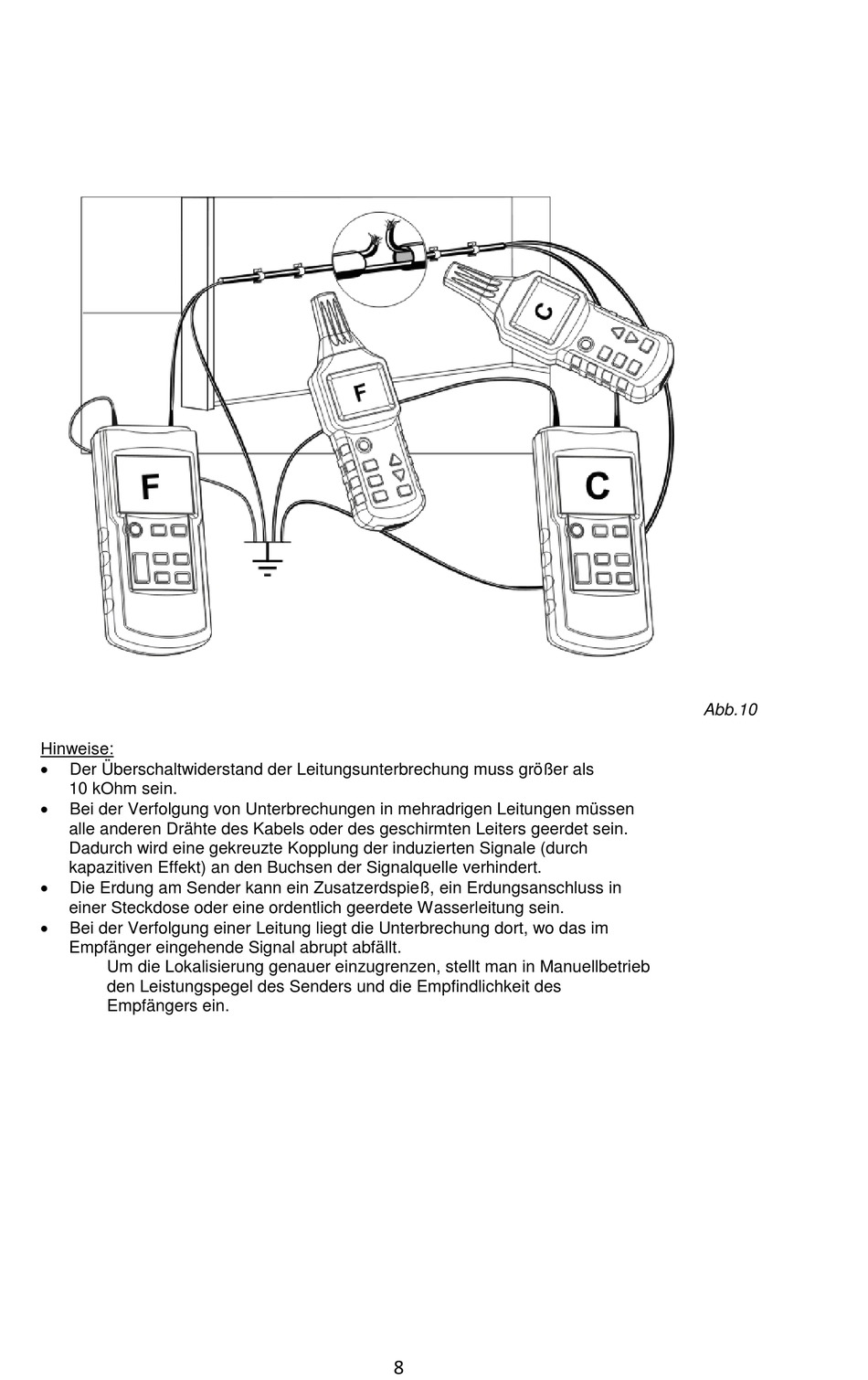

Abb.10
