Inhaltszusammenfassung für Neumann MS 6818

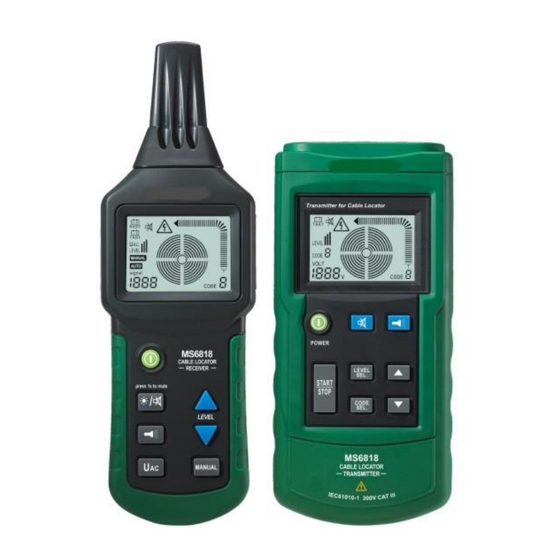

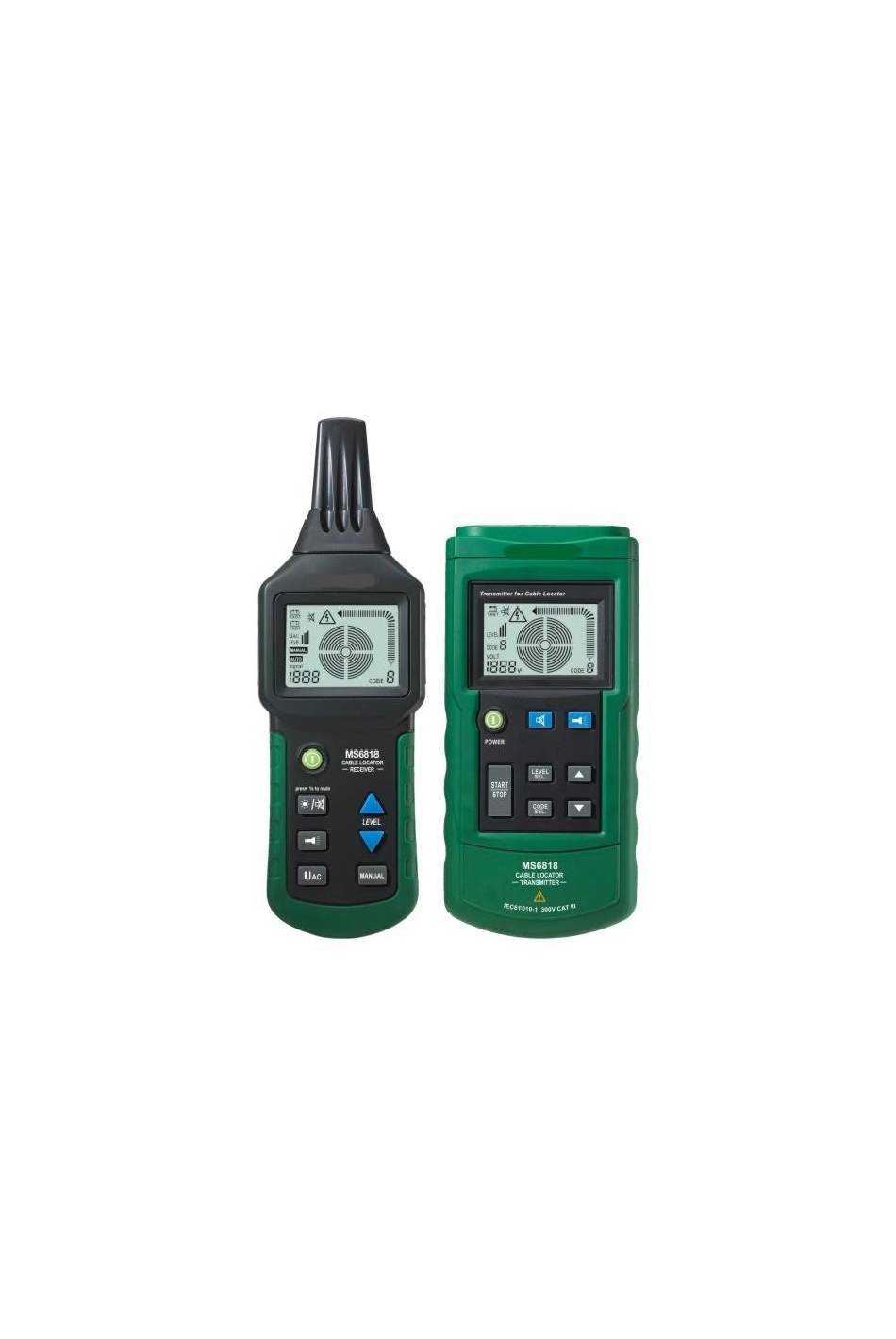

- Seite 1 MS 6818 LEITUNGSSUCHER SET Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT 1. BESCHREIBUNG ........................... 1 1.1 SENDER ............................1 1.1.1 GERÄTEBESCHREIBUNG ....................1 1.1.2 LCD-DISPLAY ........................2 1.2 EMPFÄNGER ..........................2 1.2.1 GERÄTEBESCHREIBUNG ....................2 1.2.2 LCD-DISPLAY ........................3 1.2.3 DISPLAY-BEISPIELE IM KABEL-LOKALISIERUNGSMODUS ..........3 1.2.4 HINWEISE ZUR FUNKTIONSWEISE DER TASTEN .............. 3 2. - Seite 3 Wird der Sensor an eine Installation unter Netzspannung angeschlossen, kann ein Stromkreis in Größenordnung eines Milliampere entstehen. Normalerweise darf der Sender in diesem Fall nur zwischen Phase und Nullleiter angeschlossen werden. Sollte der Sender zufällig zwischen Phase und Schutzleiter angeschlossen werden, kann es bei einem Fehler in der Installation dazu kommen, dass alle geerdeten Teile unter Spannung stehen.
-
Seite 4: Beschreibung
1. BESCHREIBUNG 1.1 SENDER 1.1.1 GERÄTEBESCHREIBUNG (1) LCD-Anzeige. (2) Ein/Aus-Taste. (3) Einstellung/Bestätigung der Sendeleistung (Pegel I, II und III). (4) Senden Ein/Aus. (5) Einstellung/Bestätigung der gesendeten Code-Informationen. Zum Aktivieren der Code- Auswahl wird diese Taste 1 Sek. lang gedrückt, zum Verlassen des Auswahlmodus wird die Taste kurz gedrückt (zur Auswahl stehen Codes F, E, H, D, L, C, O und A, Code F ist die Standardeinstellung). -
Seite 5: Lcd-Display
1.1.2 LCD-DISPLAY (1) Batterieladestandsanzeige (Batterien sind leer und müssen ausgewechselt werden). (2) Sendeleistung (Pegel I, II und III). (3) Sendecode (Standard F). (4) Wechselspannung (AC). (5) Gleichspannung (DC). (6) Messspannung (Das Gerät kann als normaler Spannungsmesser verwendet werden, Messbereich: 12 bis 300 V Wechsel- und Gleichstrom). -
Seite 6: Lcd-Display
1.2.2 LCD-DISPLAY (1) Batterieladestandsanzeige für Empfänger (Batterien sind leer und müssen ausgewechselt werden). (2) Batterieladestandsanzeige für Sender (Batterien sind leer und müssen ausgewechselt werden). (3) Empfangenes Signal (Pegel I, II oder III). (4) Symbol für Manuellbetrieb. (5) Symbol für Automatikbetrieb. (6) Im Automatikbetrieb ist diese Zahl die Signalstärke. -
Seite 7: Verwendung
2. Verwendung 2.1 ZWEI ANSCHLUSSARTEN FÜR DEN SENDER Locator kann Leiter nur lokalisieren, wenn der Sender auf eine dieser Arten angeschlossen ist. Einpolige Anwendung: Der Sender wird an einen einzigen Leiter angeschlossen. Ein einzelner Leiter kann dann lokalisiert und nachverfolgt werden, wenn der Sender ein Hochfrequenzsignal sendet. -
Seite 8: Einpolige Anwendung
2.2 EINPOLIGE ANWENDUNG Für: Lokalisierung von Leiterunterbrechungen in Mauern und im Boden. Lokalisierung und Verfolgung von Leitungen, Steckdosen, Abzweigkästen, Schaltern usw. in Hausanlagen. Lokalisierung von Quetschungen, Verdrehungen, Verformungen und Verstopfungen in Rohrleitungen mit Hilfe eines Metalldrahts. 2.2.1 LOKALISIERUNG UND VERFOLGUNG VON LEITUNGEN UND STECKDOSEN Arbeitsbedingungen: ... -
Seite 9: Lokalisierung Von Leitungsunterbrechungen
Hinweis: Wenn das Kabel mit den Sendersignalen in Nachbarschaft mit anderen Kabeln liegt (z.B. parallel in Kabelrinnen, Kabelkanal usw.) bzw. andere Leiter kreuzt, kann sich das Signal auch auf diese Kabel verbreiten und Störkreise erzeugen. 2.2.2 LOKALISIERUNG VON LEITUNGSUNTERBRECHUNGEN Arbeitsbedingungen: ... -
Seite 10: Lokalisierung Von Leitungsunterbrechung Mit Zwei Sendern
Bei der Verfolgung von Unterbrechungen in mehradrigen Leitungen müssen alle anderen Drähte des Kabels oder des geschirmten Leiters geerdet sein. Dadurch wird an den Buchsen der Signalquelle eine gekreuzte Kopplung der (durch kapazitiven Effekt) induzierten Signale verhindert. ... - Seite 11 Abb.10 Hinweise: Der Überschaltwiderstand der Leitungsunterbrechung muss größer als 10 kOhm sein. Bei der Verfolgung von Unterbrechungen in mehradrigen Leitungen müssen alle anderen Drähte des Kabels oder des geschirmten Leiters geerdet sein. Dadurch wird eine gekreuzte Kopplung der induzierten Signale (durch kapazitiven Effekt) an den Buchsen der Signalquelle verhindert.
-
Seite 12: Lokalisierung Einer Metallischen Wasser- Oder Heizungsrohrleitung
2.2.4 LOKALISIERUNG EINER METALLISCHEN WASSER- ODER HEIZUNGSROHRLEITUNG Arbeitsbedingungen: Die Rohrleitung muss ein Leiter sein, also metallisch (wie galvanisierter Stahl). Die gesuchte Rohrleitung darf nicht geerdet sein. Der Widerstand zwischen Rohrleitung und Boden muss relativ hoch sein, weil der Lokalisierungsabstand sonst sehr kurz ist. Schließen Sie den Sender an die betreffende Rohrleitung und an die Erde an. -
Seite 13: Lokalisierung Des Stromversorgungskreises Einer Etage
Für die Lokalisierung einer Rohrleitung aus nicht-leitendem Material empfiehlt sich, zuerst einen biegsamen Metallschlauch oder einen Metalldraht mit ca. 1,5 mm² Querschnitt in die Rohrleitung einzuführen. Um die Lokalisierung genauer einzugrenzen, stellt man in Manuellbetrieb den Leistungspegel des Senders und die Empfindlichkeit des Empfängers ein. 2.2.5 LOKALISIERUNG DES STROMVERSORGUNGSKREISES EINER ETAGE Arbeitsbedingungen:... -
Seite 14: Verfolgung Eines Unterirdischen Kreises
2.2.6 VERFOLGUNG EINES UNTERIRDISCHEN KREISES Arbeitsbedingungen: Der Messkreis darf keine Spannung führen. Schließen Sie den Sender gemäß Abb. Fig.13 an. Der Sender muss ordentlich geerdet sein. Stellen Sie den Empfänger auf Automatikbetrieb. Lokalisieren und verfolgen Sie den Kreis mit Hilfe der Signalstärke. Abb.13 Hinweise: ... -
Seite 15: Zweipolige Anwendungen
2.3 ZWEIPOLIGE ANWENDUNGEN 2.3.1 ANWENDUNGEN IN GESCHLOSSENEN KREISEN Diese Anwendungen sind sowohl an spannungsführenden als auch an spannungsfreien Kreisen anwendbar: In spannungsfreien Kreisen induziert der Sender nur codierte Signale in die betreffenden Kreise. In spannungsführenden Kreisen induziert der Sender nicht nur codierte Signale in die betreffenden Kreise. -
Seite 16: Lokalisierung Eines Kurzschlusses
2.3.2 LOKALISIERUNG EINES KURZSCHLUSSES Arbeitsbedingungen: Der Kreis darf keine Spannung führen. Schließen Sie den Sender gemäß Abb. 15 an. Abb.15 Hinweise: Die Lokalisierungstiefen bei der Suche nach Kurzschlüssen in ummantelten Drähten und Stromkabeln schwanken, weil ummantelte Drähte miteinander verdrillt sind. -
Seite 17: Lokalisierung Von Tief Liegenden Unterirdischen Kreisen
2.3.3 LOKALISIERUNG VON TIEF LIEGENDEN UNTERIRDISCHEN KREISEN Form und Größe (Fläche) der Schleife zwischen dem „abgehenden“ Leiter („+“- Buchse am Sender) und dem „rücklaufenden“ Leiter (andere Buchse am Sender) beeinflussen das vom Sendersignal erzeugte Magnetfeld erheblich. Darum ist die Lokalisierungstiefe bei zweipoligen Anwendungen an mehradrigen Kabeln (z.B. -
Seite 18: Technische Daten
3. TECHNISCHE DATEN 3.1 TECHNISCHE DATEN DES SENDERS Signalfrequenz 125 kHz Identifizierungsbereich für 12~300 V DC ±2,5%; 12~300 V AC (50~60 Hz) ±2,5% externe Spannung Bildschirm LCD, mit Funktionsanzeige und Bargraph Überspannung CAT III 300 V Verschmutzung 2 Stromversorgung 1 Batterie 9 V, CEI-6LR61 Verbrauch Je nach Verwendung 31 mA bis 115 mA Sicherung... -
Seite 19: Wartung
4. WARTUNG 4.1 BATTERIEN WECHSELN Wenn das Batterie-Symbol auf dem Sender- oder Empfänger-Display blinkt und der Summer einen Warnton abgibt, müssen die Batterien gewechselt werden. Vorgangsweise zum Batteriewechsel in Sender oder Empfänger: Gerät ausschalten und von allen Messkreisen abnehmen. ...
