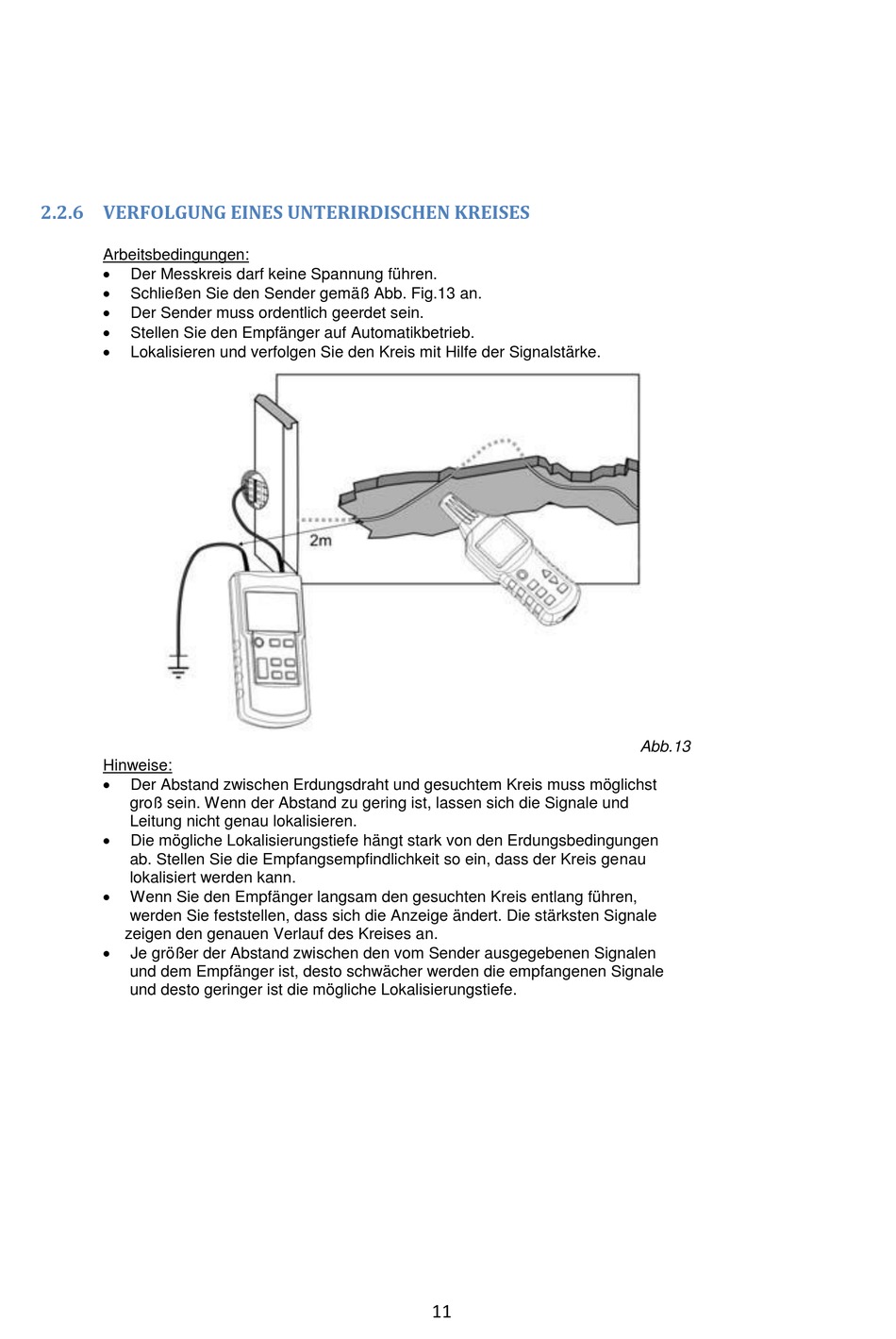

2.2.6 VERFOLGUNG EINES UNTERIRDISCHEN KREISES

Arbeitsbedingungen:
 Der Messkreis darf keine Spannung führen.
 Schließen Sie den Sender gemäß Abb. Fig.13 an.
 Der Sender muss ordentlich geerdet sein.
 Stellen Sie den Empfänger auf Automatikbetrieb.
 Lokalisieren und verfolgen Sie den Kreis mit Hilfe der Signalstärke.
Hinweise:
 Der Abstand zwischen Erdungsdraht und gesuchtem Kreis muss möglichst
groß sein. Wenn der Abstand zu gering ist, lassen sich die Signale und
Leitung nicht genau lokalisieren.
 Die mögliche Lokalisierungstiefe hängt stark von den Erdungsbedingungen
ab. Stellen Sie die Empfangsempfindlichkeit so ein, dass der Kreis genau
lokalisiert werden kann.
 Wenn Sie den Empfänger langsam den gesuchten Kreis entlang führen,
werden Sie feststellen, dass sich die Anzeige ändert. Die stärksten Signale
zeigen den genauen Verlauf des Kreises an.
 Je größer der Abstand zwischen den vom Sender ausgegebenen Signalen
und dem Empfänger ist, desto schwächer werden die empfangenen Signale
und desto geringer ist die mögliche Lokalisierungstiefe.
11
Abb.13
