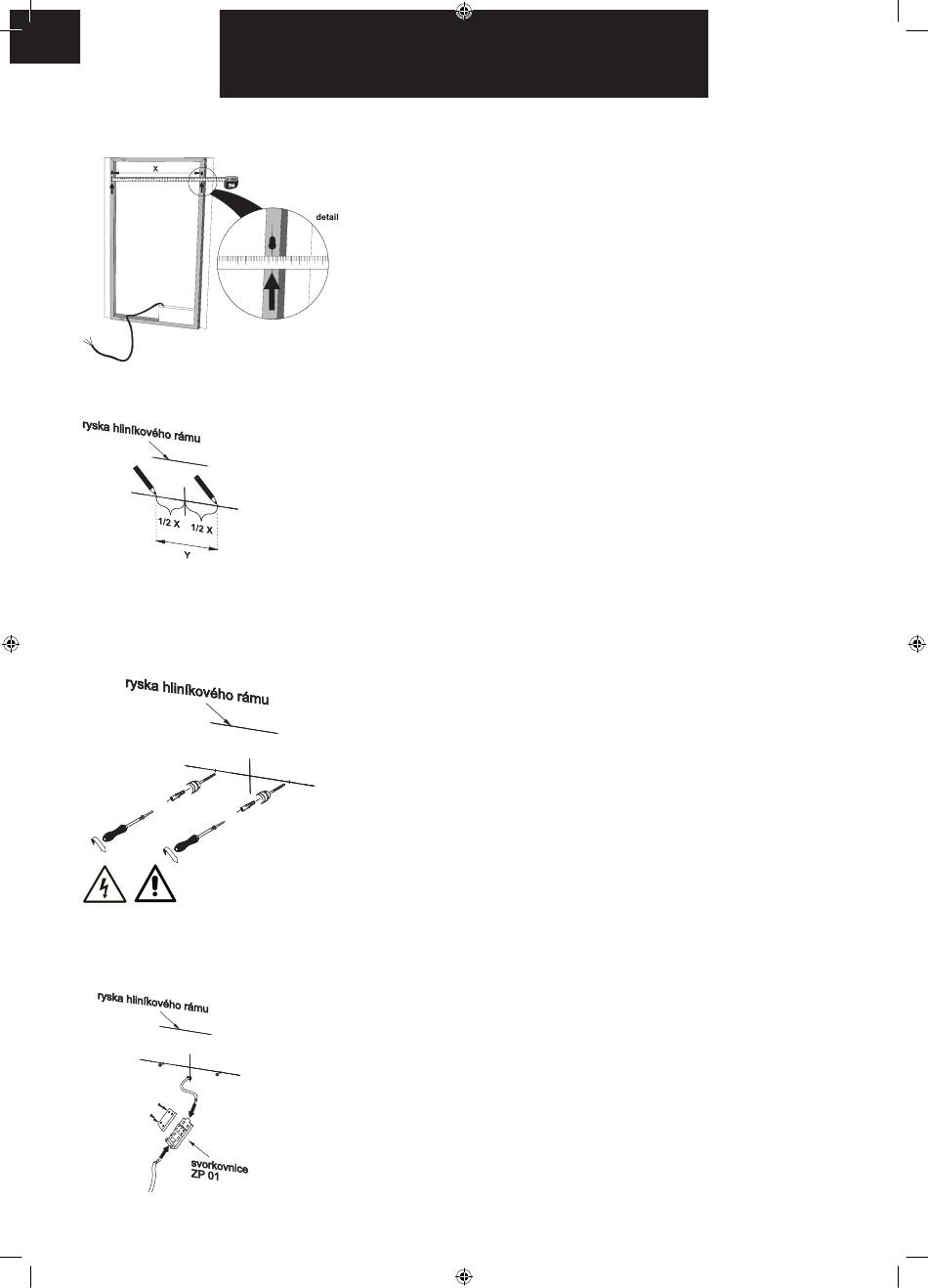

Viz obrázek níže.
5. Změřili jste rozteč otvorů pro vruty. Nyní je zakreslíme jako průsečíky na prodloužené vodorovné čáře na zdi, kterou jsme si
již zakreslili. Každý průsečík bude vzdálen 1/2 naměřené rozteče od označeného středu (1/2 X). Zkontrolujte ještě jednou, zda celko-
vá vzdálenost mezi průsečíky na zdi (Y) souhlasí s roztečí otvorů na zrcadle (X).
6. Do označených průsečíků vyvrtejte otvory. Dle druhu podkladu použijte správný vrták a upevňovací komponenty!
Pokud podklad vyhovuje ( jedná se o standardní cihelnou zeď se standardní tloušťkou omítky), můžete použít přibalené hmoždinky
a šrouby. Vsuňte hmoždinky do vyvrtaných otvorů a zašroubujte šrouby tak, aby dostatečně vyčnívala hlava s dříkem šroubu( posta-
čuje maximálně 5mm viditelného dříku).
7. Propojte připojovací kabel zrcadla s kabelem elektrického rozvodu či el. krabice.
Zde důrazně doporučujeme práci ve dvojici! Pro spojení kabelů můžete použít propojovací svorkovnici art. č. ZP01 (na obrázku)
nebo jakoukoliv jinou svorkovnici s IP ochranou pro koupelnová zařízení. Před započetím připojování se ujistěte, že v přívodním
kabelu není elektrická energie!!! Napájecí kabel svítidla zapojte do přívodu elektrické energie na vodiče L, N a PE. Svorkovnice není
součástí výrobku. Používejte pouze doporučené napájecí napětí 230V AC, 50 Hz, L+N+PE s předřazeným jištěním max. 16 A.
8
navod-bez-7.2.indd 8 navod-bez-7.2.indd 8
7. Návod k montáži
ZP 8000 - ZP 59999
ZP 8000V - ZP 59999V
