3.2 Električna priključitev
POZOR
Električni udar
Manjša ali zmerna telesna poškodba
- Pred začetkom kakršnih koli del na
izdelku izklopite električno napajanje.
- Zagotovite, da električnega napajanja ni
mogoče nenamerno vklopiti.
• V tokokrog električnega napajanja morate
vgraditi varovalko. V skladu s standardom IEC
60127 uporabite mikrovarovalko (počasi
delujočo) z 250 V izmeničnega toka in 0,032 A.
• Celotna omarica, katere sestavni del sta ALR 20/
A Ex in njegova varovalka, mora biti opremljena s
FI-stikalom, ki izpolnjuje zahteve standarda IEC
60947-2, ali preklopno opremo, ki izpolnjuje
zahteve standarda IEC 60947-3.
Električne priključke izvedite v skladu z lokalnimi
predpisi.

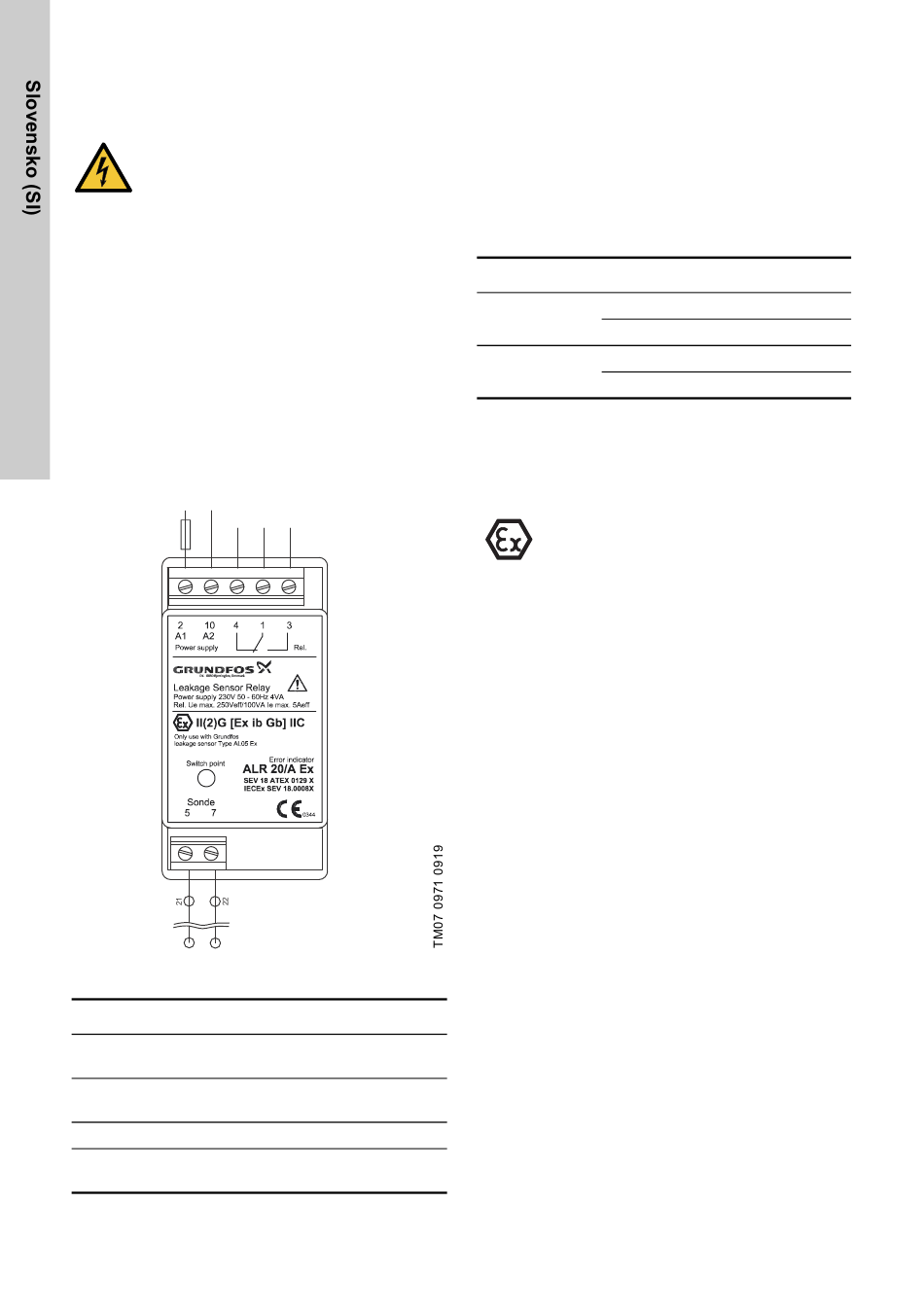

Za električne priključke glejte sliko 1.
L N
Slika 1 Električni priključki
Priključek
2 (A1)
10 (A2)
1-3; 1-4
5-7 (svetlo modra
spona)
162
Funkcija
Električno napajanje
(L - fazno)
Električno napajanje
(N - nevtralno)
Izhodi releja
Senzor
3.2.1 Priključitev glavnega električnega
napajanja
Električno napajanje je treba priključiti s sponkama 2
in 10 v skladu z nalepko na pokrovu. Uporabite
ustrezne žice za glavno električno napajanje.
3.2.2 Priključitev kontaktov relejev
Preklopno stikalo deluje kot izhodni signal. Največji
preklopni tok je v skladu z oznako 5 A.
Izhodi releja
Delovanje Funkcija releja
Sklenjen kontakt releja 1-4
Puščanje ni
zaznano
Razklenjen kontakt releja 1-3
Razklenjen kontakt releja 1-4
Zaznano
puščanje
Sklenjen kontakt releja 1-3
3.2.3 Priključki senzorja puščanja
Če boste podaljšali napajalni kabel,
upoštevajte smernice ATEX ter zahteve
standardov EN 60079-11 in EN 60079-14,
da ohranite to lastnovarni tokokrog.
Pri lastnovarnih tokokrogih in tokokrogih,
ki niso lastnovarni, je treba priključke spon
ločiti in jih jasno oiznačiti. Upravljavec
mora poskrbeti, da so vsa namestitvena
dela izvedena v skladu z ustreznimi
standardi.
Vodnika kabla senzorja 21 in 22 je treba priključiti na
svetlo modro priključka 5 in 7. Za dodatno
podaljšanje morate uporabiti oklopljen kabel.
Najdaljša dolžina kabla od releja ALR 20/A Ex do
senzorja puščanja je 50 m.
Za pošiljanje signala na dolge razdalje (več kot
50 m) pa lahko uporabite tudi brezpotencialne
izhode (priključka 1 in 4).
