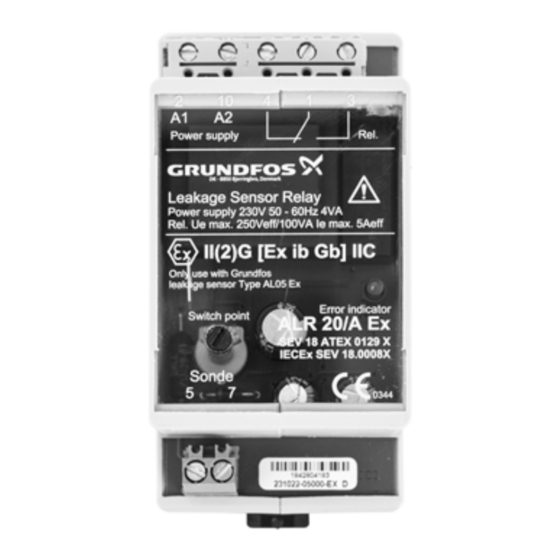

Übersetzung des englischen Originaldokuments GEFAHR Diese Montage- und Betriebsanleitung betrifft das Kennzeichnet eine Gefahrensituation, die, Relais ALR 20/A Ex und den Sensor AL05 Ex von wenn sie nicht vermieden wird, zu ernst- Grundfos. haften Personenschäden oder Todesfällen Die Abschnitte 1-6 enthalten Informationen, die für führen wird.
Das ALR 20/A Ex muss im Schaltschrank montiert geschaltet werden kann. werden: 1. Schieben Sie das ALR 20/A Ex auf der Schiene in die richtige Position. Das ALR 20/A Ex ist mit einer Montagehal- terung ausgestattet, die nur mit einer 35 mm breiten Montageschiene kompati- bel ist.
Klemmen 5 und 7 angeschlossen wer- den. Für eine zusätzliche Verlängerung sollte ein abgeschirmtes Kabel verwendet werden. Die maxi- male Kabellänge vom ALR 20/A Ex zum Leckage- sensor beträgt 50 m. Wenn das Signal über eine größere Distanz (> 50 m) übertragen werden soll, verwenden Sie als Alterna-...
Die Drehrichtung bleibt die gleiche wie in Schritt 2. 3.2.5 Überprüfen des Leckagesensors Das ALR 20/A Ex ist über zwei Drähte mit dem Sen- sor verbunden. Diese versorgen den Sensor mit Strom und leiten ein variables Stromsignal weiter, das von der Menge an Wasser im Getriebeöl abhän- gig ist.
Spannung an das Relais ALR 20/A Ex an. Verwenden Sie die Schaltkontakte (1, 3, 4), um das Relais ALR 20/A Ex in die Motorsteuerung zu integrieren. Während des normalen Betriebs schaltet sich das interne Relais ein und aus und steuert die Stifte 1, 3 und 4.
Zertifikatnummer ATEX/IECEx form. Der Leckagesensor kann 8. Servicearbeiten am Produkt Bestandteil eines druckfesten Gehäuses gemäß EN 60079-1 Das ALR 20/A Ex ist wartungsfrei. Es darf nur mit sein. einem staubfreien Tuch gereinigt werden. Eigensicherheit gemäß Harmoni- 8.1 Austauschen des Produkts...
Max. 2000 m über NN Um den Verschmutzungsgrad 2 zu erreichen, muss 9.2 Elektrische Daten des ALR 20/A Ex das ALR 20/A Ex in einem Schaltschrank oder Schutzgehäuse mit der Schutzart IP54 oder höher 9.2.1 Nennbetriebsspannung gemäß der IEC 60529 eingebaut werden. Der...
