Systemübersicht
Der Windschutzeinsatz (WSE) verhindert bei
anstehendem Wind ein Hochdrehen des Reversier-
Ventilators. Dadurch werden windbedingte
Geräusche verhindert. Gleichzeitig wird der Luft-
volumenstrom durch die geometrische Bauform des
Windschutzeinsatzes nur minimal reduziert.
Einsatzspektrum
• inVENTer
Lüftungsgeräte:
®
iV12-Smart, iV14R, iV14V, iV-Twin
1
3
1
3
2
2
WSE R-D200 (iV14R)
1
1
3
2
3
2
WSE R-D160 (iV12-Smart)

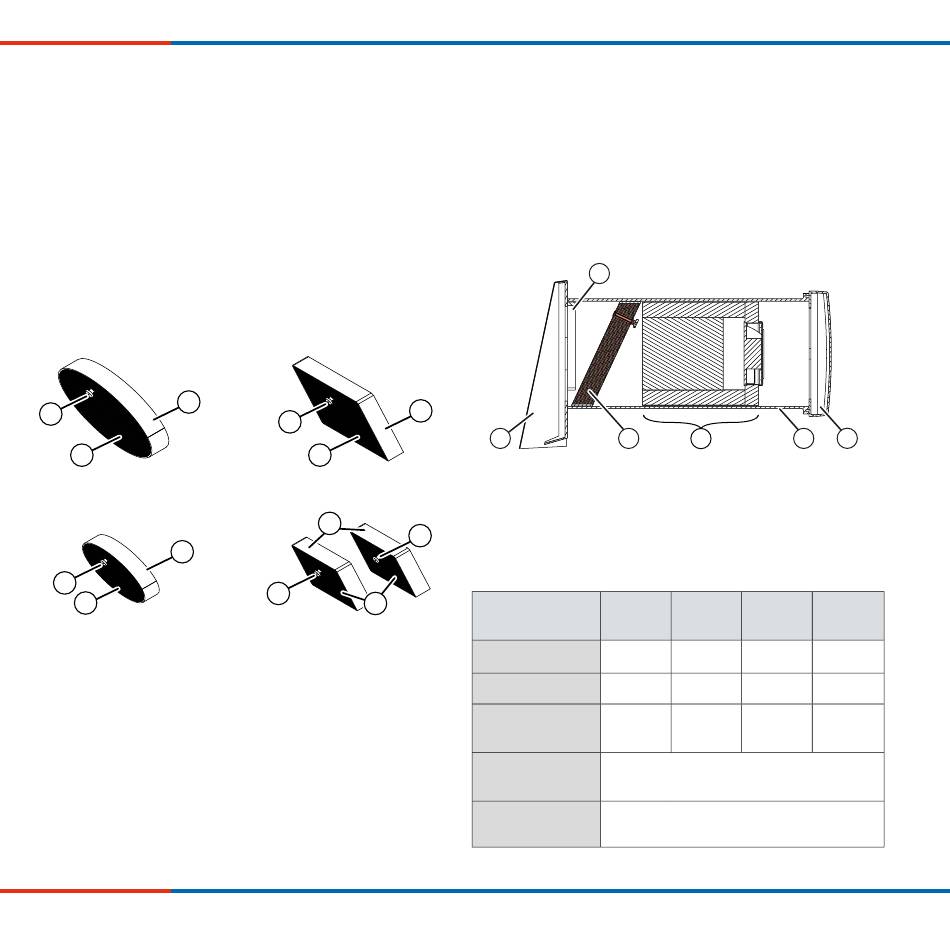

Abbildung 1: Aufbau Windschutzeinsätze
1 Dämmung
2 Windschutzeinsatz
Bitte prüfen Sie vor der Montage, welcher Wind-
schutzeinsatz für Ihr Lüftungsgerät benötigt wird.
Der Windschutzeinsatz kann nachträglich in ein
bestehendes Lüftungsgerät integriert werden.
Beachten Sie, dass sich die Mindestwandstärke
beim Einsatz des Windschutzes erhöht.
6
Windschutzeinsatz WSE
All manuals and user guides at all-guides.com
1
3
1
3
2
2
WSE V-177x177 (iV14V)
1
3
1
3
3
2
3
2
WSE iV-Twin (2x)
3 Griff
•
Montage- und Bedienungsanleitung
Einbausituation
Der Windschutzeinsatz wird vom Innenraum aus in
die Wandeinbauhülse geschoben. Er befi ndet sich
außenwandseitig zwischen Wetterschutzhaube und
Einschub Wärmespeicher.
Abbildung 2 zeigt den Aufbau im Lüftungsgerät iV14R.
Der Einbau in andere Geräte erfolgt sinngemäß .
6
5
4
Abbildung 2: Lüftungsgerät iV14R mit Windschutzeinsatz
1 Innenblende
2 Wandeinbauhülse
3 Einschub Wärmespeicher
Technische Daten
Merkmal
iV14R
Maße (mm)
ø 194
132
Tiefe (mm)
Mindestwand-
375
stärke (mm)
Polycarbonat in Wabenstruktur +
Material
Dämmung
Volumenstrom-
reduktion (%)
3
2
1
4 Windschutzeinsatz
5 Wetterschutzhaube
6 Anschlagband
iV12-
iV14V
iV-Twin
Smart
□
□
ø 153
167
122
117
110
97
360
355
335
10
