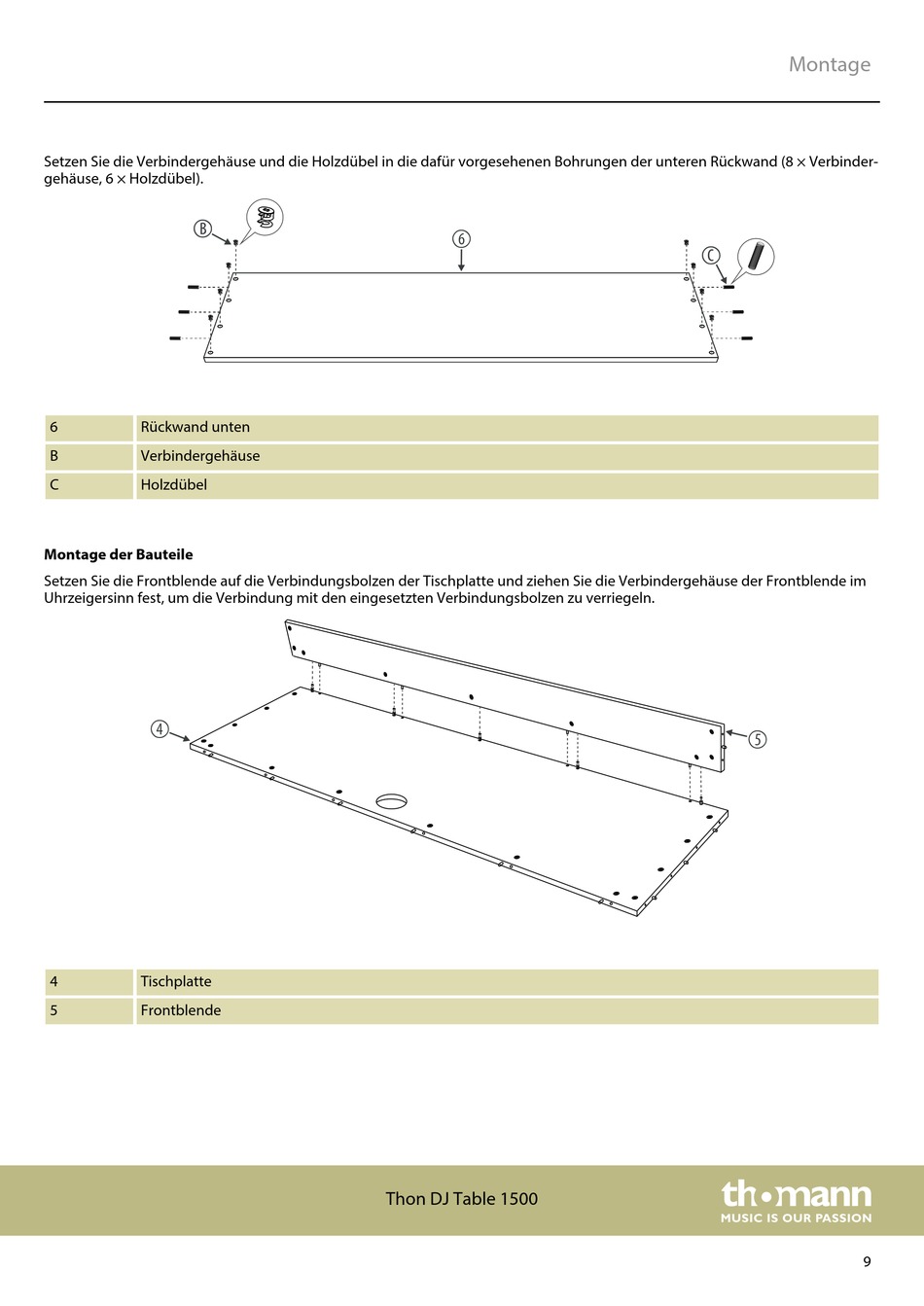

Setzen Sie die Verbindergehäuse und die Holzdübel in die dafür vorgesehenen Bohrungen der unteren Rückwand (8 × Verbinder‐
gehäuse, 6 × Holzdübel).
6 Rückwand unten
B Verbindergehäuse
C Holzdübel
Montage der Bauteile
Setzen Sie die Frontblende auf die Verbindungsbolzen der Tischplatte und ziehen Sie die Verbindergehäuse der Frontblende im
Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbindungsbolzen zu verriegeln.
%
4 Tischplatte
5 Frontblende
'
