thomann Thon studio line DJ Table 1500 Aufbauanleitung Seite 11

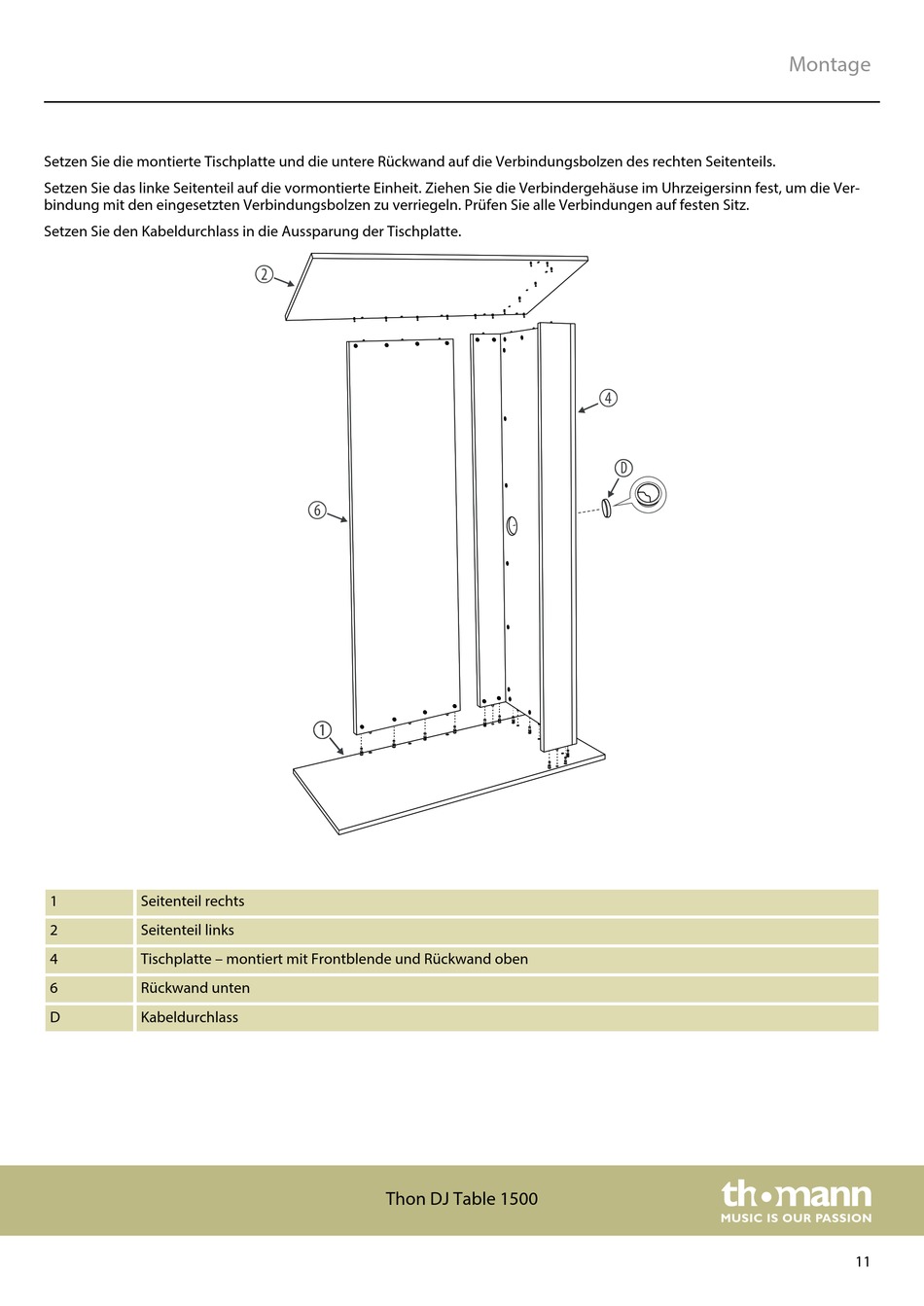

Setzen Sie die montierte Tischplatte und die untere Rückwand auf die Verbindungsbolzen des rechten Seitenteils.
Setzen Sie das linke Seitenteil auf die vormontierte Einheit. Ziehen Sie die Verbindergehäuse im Uhrzeigersinn fest, um die Ver‐
bindung mit den eingesetzten Verbindungsbolzen zu verriegeln. Prüfen Sie alle Verbindungen auf festen Sitz.
Setzen Sie den Kabeldurchlass in die Aussparung der Tischplatte.
1 Seitenteil rechts
2 Seitenteil links
4 Tischplatte – montiert mit Frontblende und Rückwand oben
6 Rückwand unten
D Kabeldurchlass
#
'
ö ö
Thon DJ Table 1500
%
D
Montage
11
