Montage

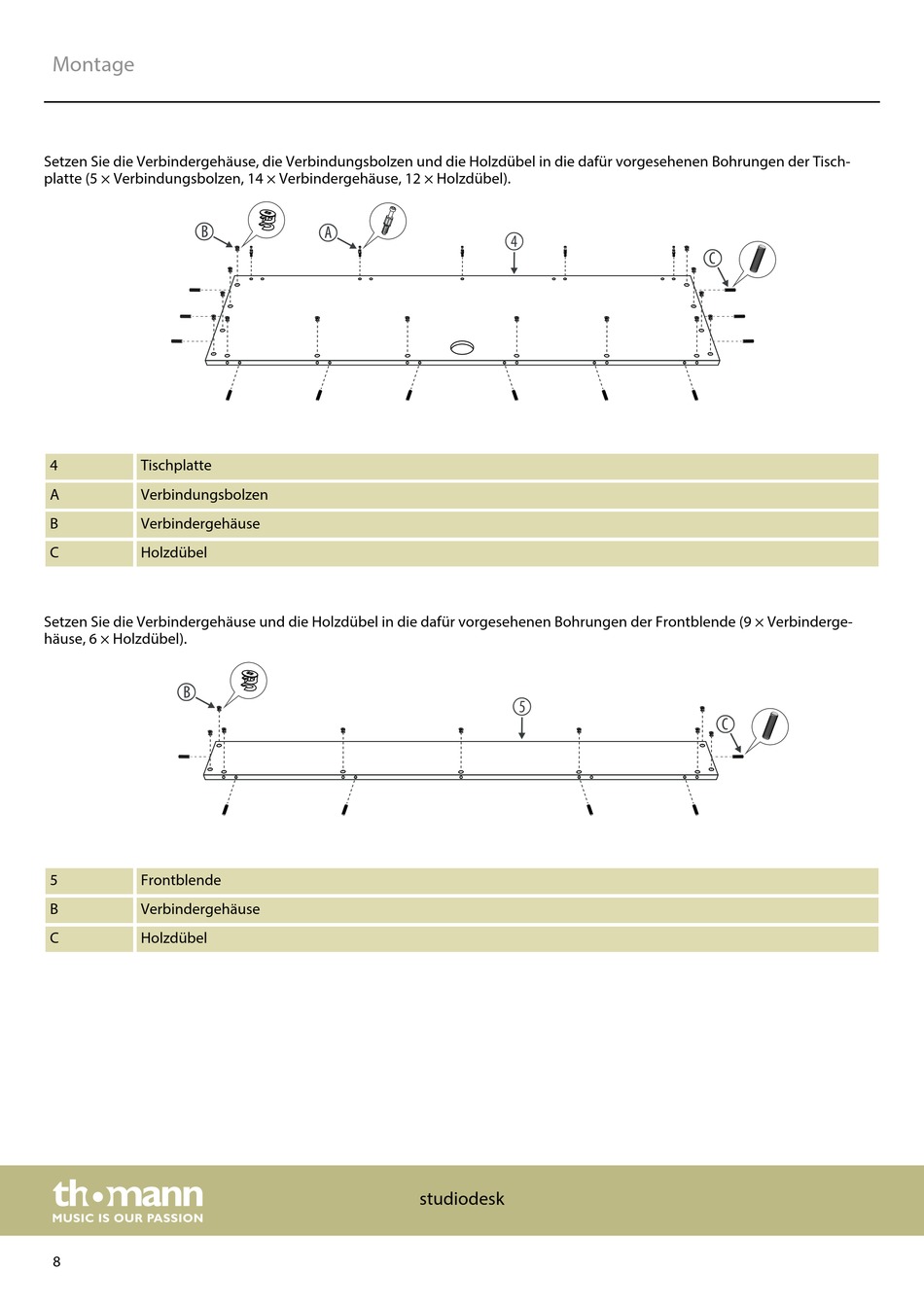

Setzen Sie die Verbindergehäuse, die Verbindungsbolzen und die Holzdübel in die dafür vorgesehenen Bohrungen der Tisch‐
platte (5 × Verbindungsbolzen, 14 × Verbindergehäuse, 12 × Holzdübel).
4 Tischplatte
A Verbindungsbolzen
B Verbindergehäuse
C Holzdübel
Setzen Sie die Verbindergehäuse und die Holzdübel in die dafür vorgesehenen Bohrungen der Frontblende (9 × Verbinderge‐
häuse, 6 × Holzdübel).
5 Frontblende
B Verbindergehäuse
C Holzdübel
