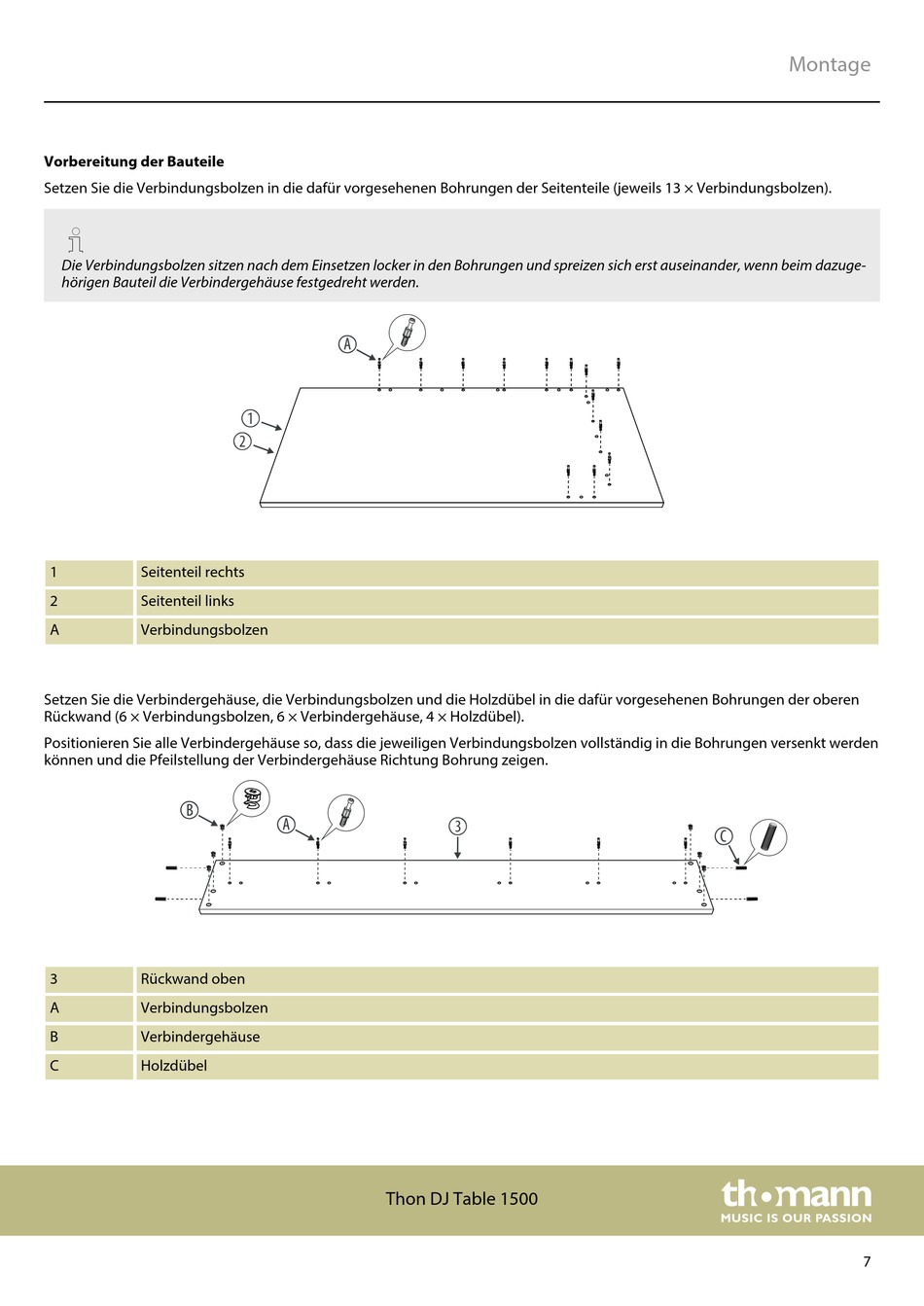

Vorbereitung der Bauteile
Setzen Sie die Verbindungsbolzen in die dafür vorgesehenen Bohrungen der Seitenteile (jeweils 13 × Verbindungsbolzen).
Die Verbindungsbolzen sitzen nach dem Einsetzen locker in den Bohrungen und spreizen sich erst auseinander, wenn beim dazuge‐
hörigen Bauteil die Verbindergehäuse festgedreht werden.
1 Seitenteil rechts
2 Seitenteil links
A Verbindungsbolzen
Setzen Sie die Verbindergehäuse, die Verbindungsbolzen und die Holzdübel in die dafür vorgesehenen Bohrungen der oberen
Rückwand (6 × Verbindungsbolzen, 6 × Verbindergehäuse, 4 × Holzdübel).
Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt werden
können und die Pfeilstellung der Verbindergehäuse Richtung Bohrung zeigen.
3 Rückwand oben
A Verbindungsbolzen
B Verbindergehäuse
C Holzdübel
