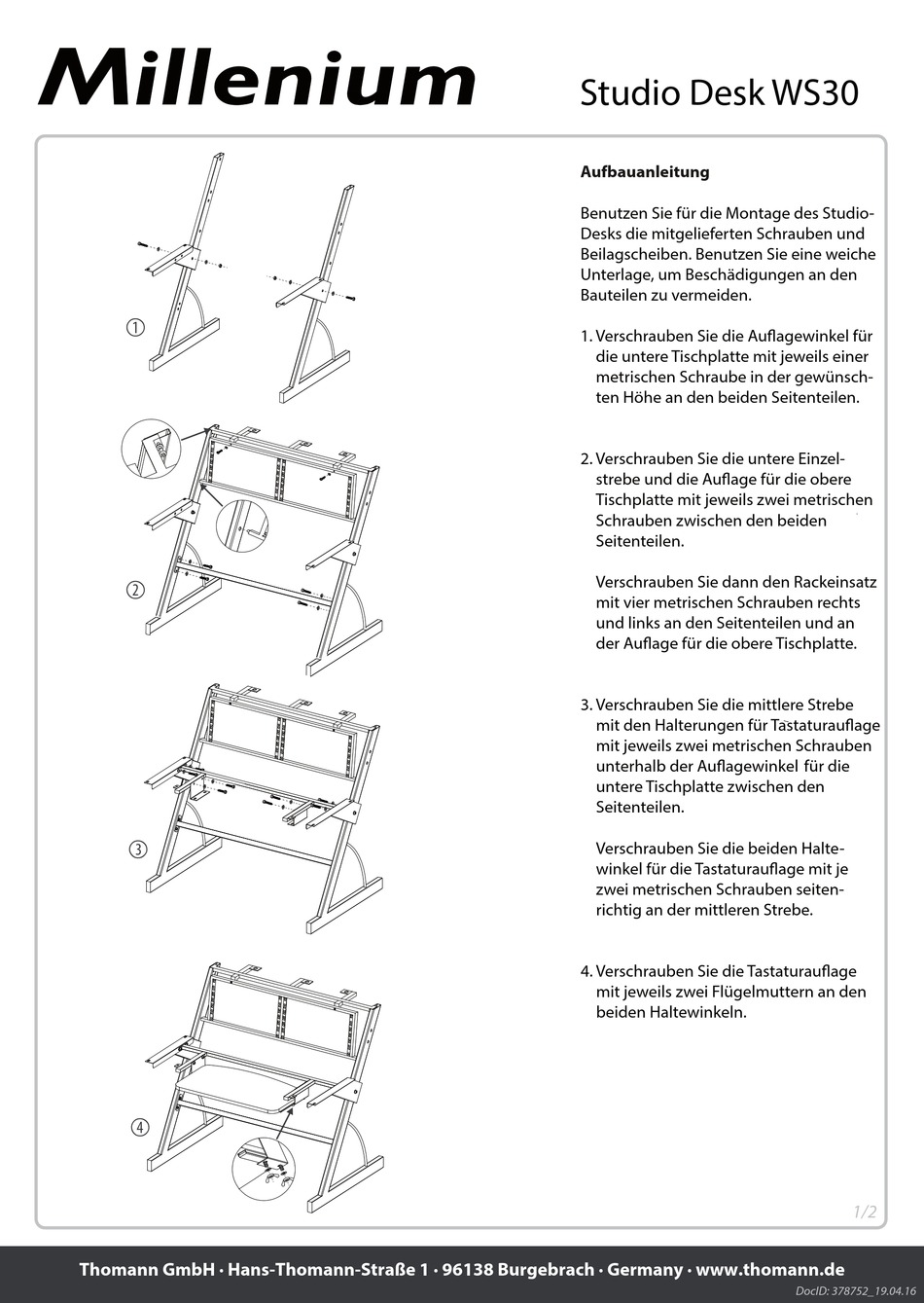

Studio Desk WS30
Aufbauanleitung
Benutzen Sie für die Montage des Studio-
Desks die mitgelieferten Schrauben und
Beilagscheiben. Benutzen Sie eine weiche
Unterlage, um Beschädigungen an den
Bauteilen zu vermeiden.
1. Verschrauben Sie die Au agewinkel für
die untere Tischplatte mit jeweils einer
metrischen Schraube in der gewünsch-
ten Höhe an den beiden Seitenteilen.
2. Verschrauben Sie die untere Einzel-
strebe und die Au age für die obere
Tischplatte mit jeweils zwei metrischen
Schrauben zwischen den beiden
Seitenteilen.
Verschrauben Sie dann den Rackeinsatz
mit vier metrischen Schrauben rechts
und links an den Seitenteilen und an
der Au age für die obere Tischplatte.
3. Verschrauben Sie die mittlere Strebe
mit den Halterungen für Tastaturau age
mit jeweils zwei metrischen Schrauben
unterhalb der Au agewinkel für die
untere Tischplatte zwischen den
Seitenteilen.
Verschrauben Sie die beiden Halte-
winkel für die Tastaturau age mit je
zwei metrischen Schrauben seiten-
richtig an der mittleren Strebe.
4. Verschrauben Sie die Tastaturau age
mit jeweils zwei Flügelmuttern an den
beiden Haltewinkeln.
