Quooker COMBI+ Installationsanleitung Seite 11

A
Loch bohren
•
•
•
•
1
3
225
Loch Ø35
Ø50
Achtung: das Lochmaß des Nordic single taps ist 32 mm, für den Fusion und den
Flex Hahn 35 mm.
Der Nordic single tap sollte möglichst in einer Ecke des Spülbeckens platziert werden.
Achtung: der Hahnauslauf muss frei nach oben und unten bewegt werden können. Befindet
sich der Auslauf in seinem niedrigsten Stand, ragt er etwa 25 cm unter der Arbeitsplatte
heraus. Berücksichtigen Sie dies bei der Positionierung des T-Stücks, der Muffen usw..
Das Verbindungsstück des Flex Hahns muss sich frei bewegen können. Bei nicht
ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. Berücksichtigen
Sie dies bei der Montage der Sicherheitsgruppe, Steckdosen usw..
2
±70
160
±70
Loch Ø32
Ø50
225
±70
Loch Ø35
Ø52

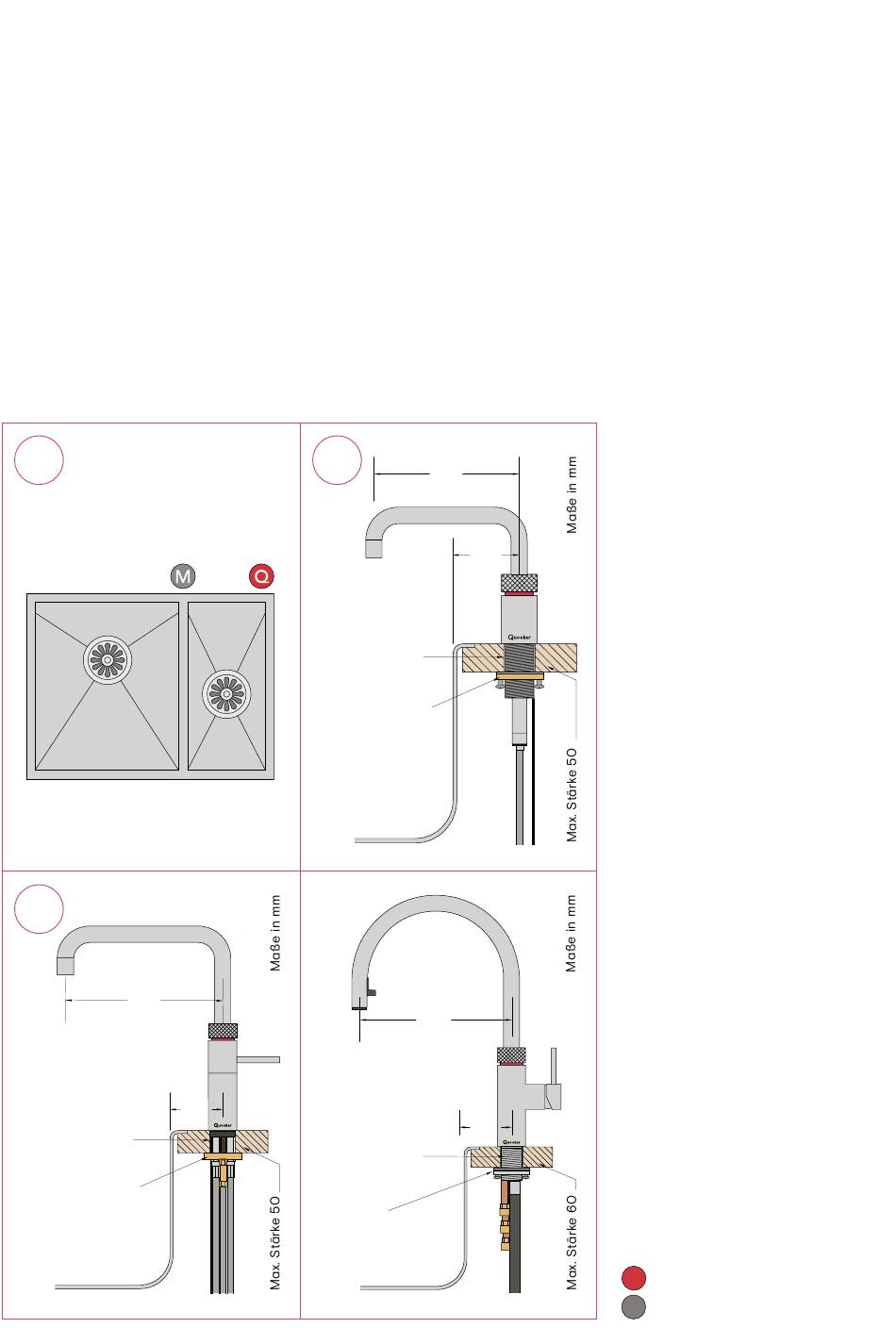

1. Position des Nordic single taps
Bestimmen Sie die Position des Nordic
single taps anhand der Abmessungen
des Waschbeckens und der Position der
Mischbatterie.
2. Loch bohren für den Nordic single tap
Bohren Sie ein Loch von 32 mm
Durchmesser. Verwenden Sie einen
für dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die Reichweite
des Auslaufs des Nordic single taps ab
dem Mittelpunkt des Loches. Bei einem
Loch von 35 mm Durchmesser oder
größer, sollten Sie den mitgelieferten
Zentrierring verwenden.
3. Loch bohren für den Fusion
oder Flex Hahn
Bestimmen Sie die Stelle für den Hahn
und bohren Sie hier ein Loch von 35
mm Durchmesser. Verwenden Sie einen
für dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die Reichweite
des Hahn-Auslaufs ab dem Mittelpunkt
des Wasserhahnloches.
M Q
Nordic single tap
M Q
Mischbatterie
