Creo Trendsetter NEWS Bedienerhandbuch Seite 60

46
So bringen Sie die Lüfterkastenabdeckung wieder an:
Heben Sie die Lüfterkastenabdeckung an, und richten Sie die
1.
Scharnierlöcher an der Abdeckung zu den Scharnierstiften am
Ausgabegerät aus. Senken Sie die Unterseite der Abdeckung auf
die Scharnierstifte ab.

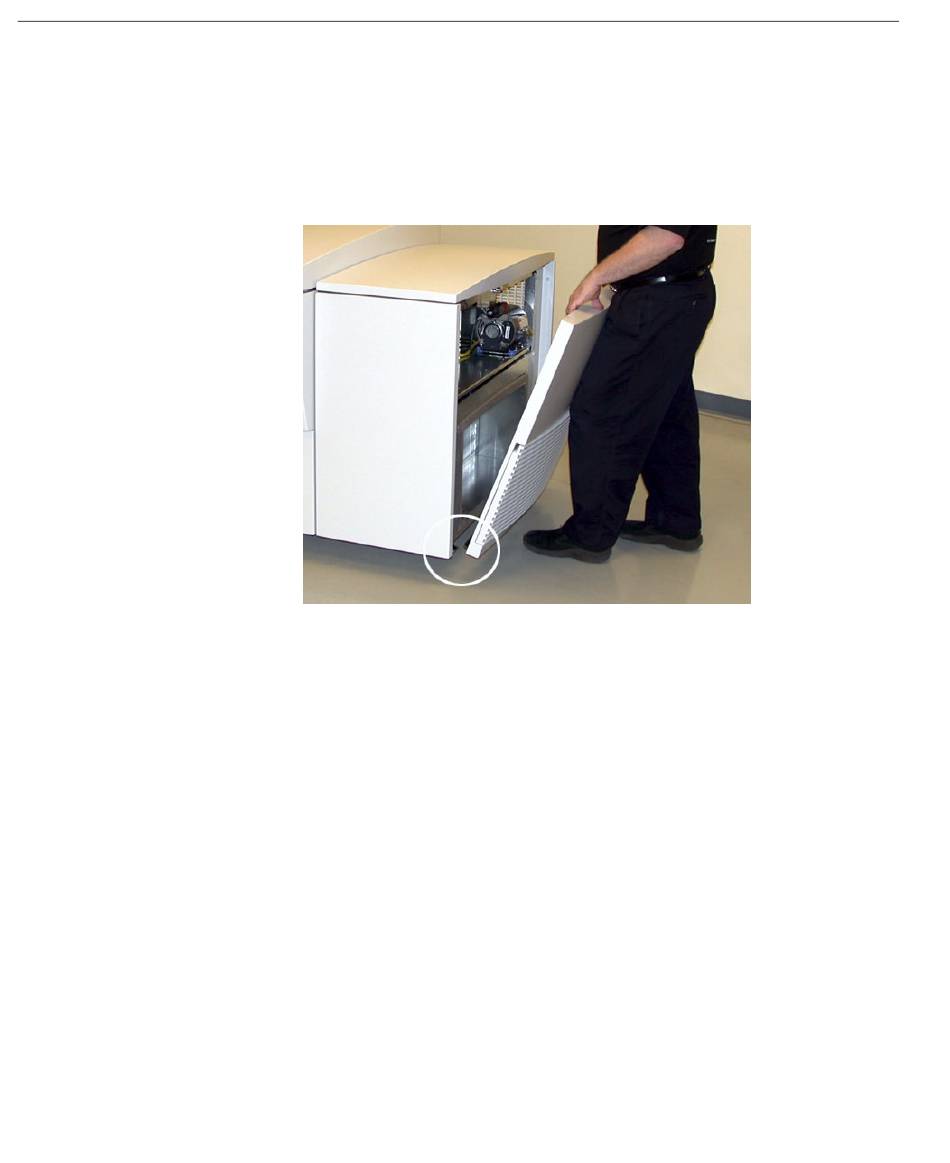

Abbildung 21: Wiederanbringen der Lüfterkastenabdeckung
Klappen Sie die Abdeckung gegen das Gerät, und drücken Sie dann
2.
auf die oberen Ecken der Abdeckung, bis Sie ein Klicken hören.
Die Befestigung der Lüfterkastenabdeckung ist nun verriegelt.
Kapitel 4 – Wartung
