Zugang in das Innere des Ausgabegeräts
Zugang in das Innere des Ausgabegeräts
Netzteilseite:
Obere Abdeckung
Netzteilabdeckung
Vordere
Abdeckung
Die regelmäßige Wartung und Fehlerbehebung erfordert den Zugang zu
einigen Innenbereichen des Ausgabegeräts. In den folgenden Abschnitten
wird der Zugang zu den verschiedenen Maschinenteilen beschrieben.

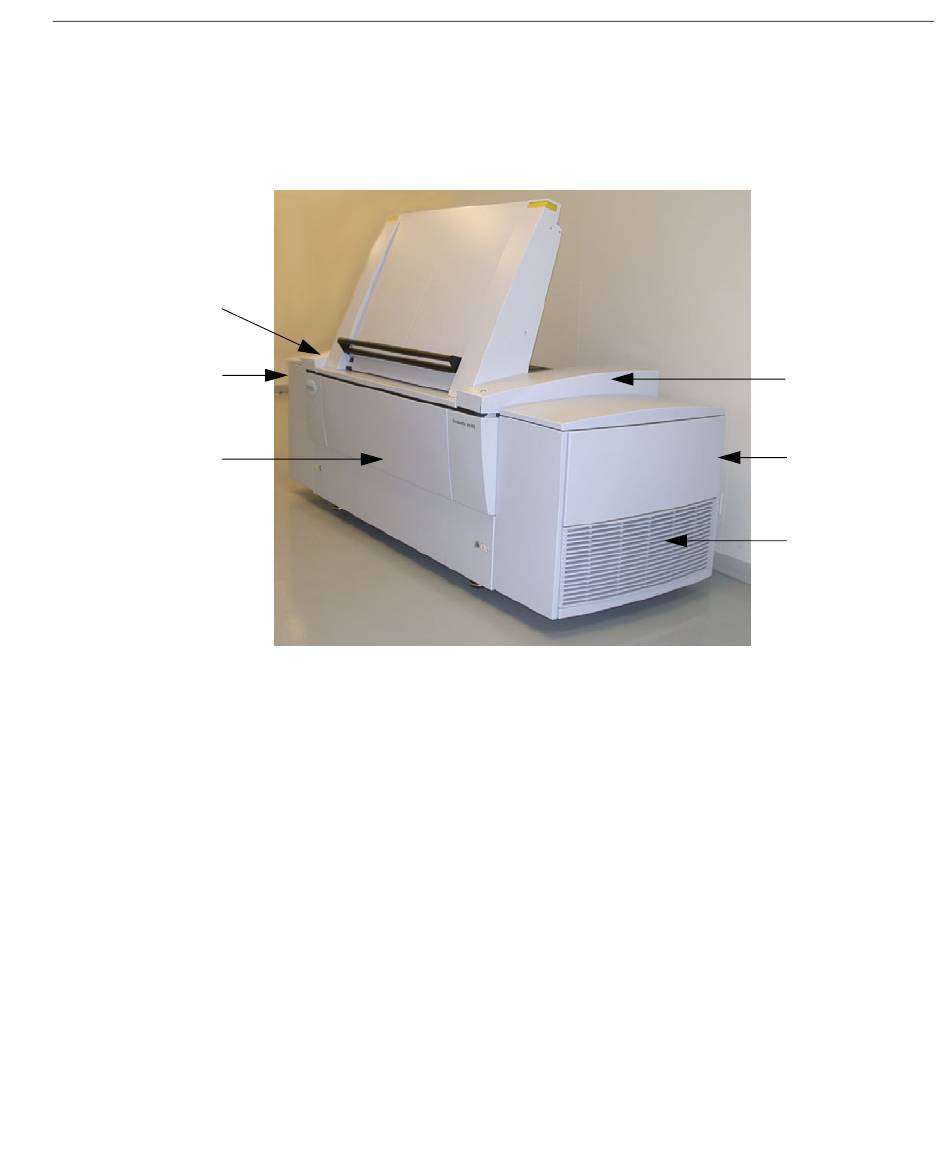

Abbildung 17: Abdeckungen für den Zugang zum Geräteinneren
(Sicherheitsvorrichtungen nicht gezeigt)
Die vordere Abdeckung, die Lüfterkastenabdeckung und die
Netzteilabdeckung ermöglichen dem Bediener den Zugang zum Inneren
des Ausgabegeräts. Die Lüfterkastenabdeckung ermöglicht den Zugang
zum Lufteinlassfilter. Die Netzteilabdeckung ermöglicht den Zugang zu
den Sicherungen und dem Unterbrecherschalter des Ausgabegeräts. Wenn
Sie die Netzteilabdeckung entfernen, sehen Sie eine Wartungsabdeckung,
die nur von einem autorisierten Kundendienstmitarbeiter entfernt
werden kann.
