Einstellbeispiele für die Messfunktionen
Einstellbeispiel 7: Anzeigeeinstellungen
38
Bedingungen für die Trendanzeige einstellen.
Einstellpositionen im Einstellbetrieb
Position
Gruppe
Aktualisierungsintervall
der Trendanzeige
Skala für Kanal 1
Einstellungen im Einstellbetrieb
•
Öffnen Sie in der Betriebsanzeige das Einstellmenü wie folgt:
Drücken Sie die
MENÜ-Taste
•
Aktualisierungsintervall der Trendkurven:
Drücken Sie Softkey
Wie bei „Einstellbeispiel 4: Datenaufzeichnung 1". Das Aktualisierungsintervall der
Trendanzeige ist mit dem Erfassungsintervall der Displaydaten verknüpft.
•
Gruppe:
Drücken Sie Softkey
> dann Softkey
#1
(Auswahl von [Gruppen-Einstellung, Pegel-Linie]).
•
Skala:
Drücken Sie Softkey
> dann Softkey
#3
(Auswahl von [Zonen, Grafik]).
Beschreibung
Kanäle 1, 2 und 3 der Gruppe 1 zuweisen
Aktualisierungsintervall für die Trendkurven
auf 1 Minute einstellen, was identisch ist
mit dem in Beispiel 4 und 5 eingestellten
Erfassungsintervall
Zeigt eine Skala von 0.0 bis 200.0 °C an.
Die Skala ist unterteilt durch 4 Haupt-
Skalenstriche.
(um in den Einstellbetrieb zu schalten).
#3
(Auswahl von [Trend/Speicherintervall/ User-Taste]).
#5
(Auswahl von [Anzeige])
1
Gruppenname
1
#5
(Auswahl von [Anzeige])
Kanal 1
3

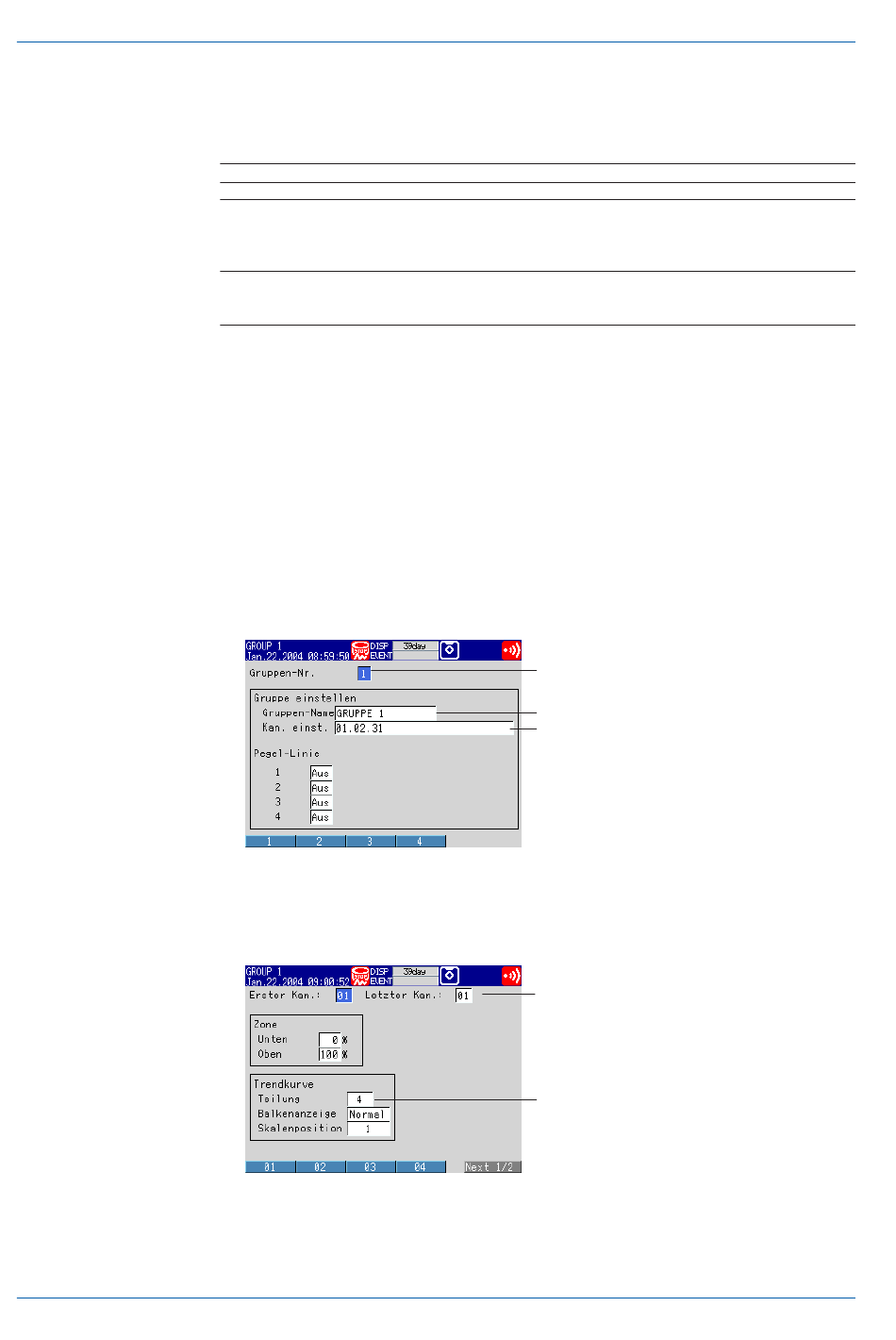

Bez. in Abbildung
1
2
3
