Verdrahtung

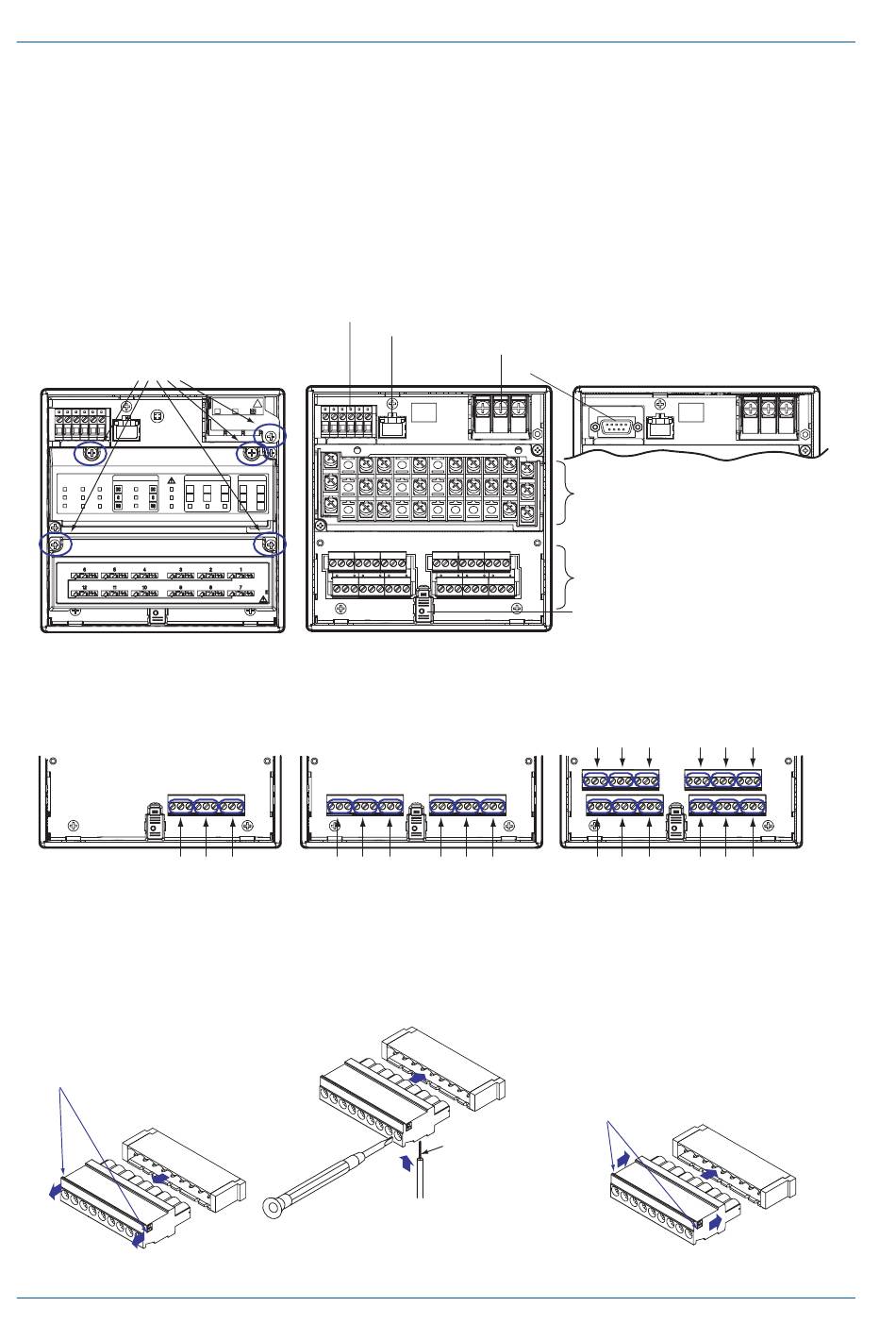

Klemmenanordnung (Rückseite)
• Einheit mit Klemmenabdeckungen
(12-Kanal-Recorder)
Befestigungsschrauben
der Abdeckungen
Anordnung der Mess-Eingangsklemmen
• 3 Kanäle
3
Verdrahtung der Mess-Eingangsklemmen
Herausziehen des Klemmenblocks
Klemmenblock an beiden Seiten greifen
und dann gerade herausziehen.
12
Über den Eingangsklemmenblöcken ist eine spezielle Klemmenabdeckung geschraubt.
Auf der Klemmenabdeckung befindet sich eine Aufkleber mit der Klemmenanordnung
der Blöcke.
Der Optionenklemmenblock enthält nur die Ein-/Ausgangsklemmen für die spezifizier-
ten Optionen wie die Alarmausgangsrelais, die FAIL/Speicherendeausgabe, die Fern-
steuereingänge und den Impulsmesseingang. Er ist ebenfalls mit einer Abdeckung ver-
sehen, auf der sich ein Aufkleber mit der Klemmenanordnung befindet.
• Klemmenabdeckungen entfernt (beim 12-Kanal-Recorder)
RS-422A/485 serieller Schnittstellenanschluss (nur, wenn spezifiziert)
Auf dem Eingangsklemmenblock besteht jeweils ein Eingangskanal aus drei Klemmen.
• 6 Kanäle
2
1
6
5
1. Schalten sie den Recorder aus und entfernen Sie die Klemmenabdeckung.
2. Schließen Sie die Signalleitungen an die Klemmen an.
Die Klemmenblöcke können für die Verdrahtung herausgenommen werden.
Drahtquerschnitt: 0,2 bis 2,5 mm2 (AWG24 - AWG17)
Verdrahtung
Schlitzschrauben-
dreher
Führen Sie die Eingangssignalleitung in die Öffnung an
der Unterseite des Klemmenblocks ein und ziehen Sie
dann die entsprechende Schraube auf der Vorderseite fest.
3. Schrauben Sie die Klemmenabdeckung wieder an.
10BASE-T Ethernet-Anschluss (nur, wenn spezifiziert)
Spannungsversorgungs- / Schutzerdeklemmen
RS-232 ser. Schnittst.anschl. (nur, wenn spezifiziert)
4
3
2
1
1 bis 12: Kanalnummern der Messsignaleingänge
empfohlene abisolierte
Länge: 7 mm
Eingangssignalleitung
Optionen-Klemmenblock
Messsignal-Eingangsklemmenblöcke
Die Schaltkreise für die Vergleichsstellen-
kompensation sind hier eingebaut.
Diesen Deckel nicht entfernen.
• 12 Kanäle
6
5
4
3
2
12
11
10
9
8
Einstecken des Klemmenblocks
Richten Sie den Klemmenblock mit
der Aufnahme auf der Haupteinheit
aus und drücken Sie ihn dan hinein.
Drücken Sie ihn bis zum Anschlag
vollständig hinein.
3-, 6-, 12-Kanal-Recorder
1
7
