M'höhe
radiale Bewegung (r)
2,0 m
28 m
2
8 m ± 1,5 m x 3,5 m
2,5 m
36 m
2
9 m ± 1,5 m x 4,0 m
3,0 m
45 m
2
10 m ± 1,5 m x 4,5 m
2
3,5 m
50 m
10 m ± 1,5 m x 5,0 m
4,0 m
50 m
2
10 m ± 2,0 m x 5,0 m
2
4,5 m
50 m
10 m ± 2,0 m x 5,0 m
5,0 m
50 m
2
10 m ± 2,5 m x 5,0 m
2
6,0 m
50 m
10 m ± 2,5 m x 5,0 m
Erfassungsbereich (Montagehöhe 3,0m)
3
2
Lux
1
0
0
2
4
6
2
1
r
0
1
2
0
1
2
3
4
5
6
Die Toleranz der Erfas-
sungsgrenze unterhalb des
Präsenzmelders hängt von
der Montagehöhe sowie der
Montagegenauigkeit ab.
Theben HTS AG
tangentiale Bewegung (t)
28 m
2
8 m ± 1,5 m x 3,5 m
44 m
2
11 m ± 1,5 m x 4,0 m
68 m
2
15 m ± 1,5 m x 4,5 m
2
75 m
15 m ± 1,5 m x 5,0 m
75 m
2
15 m ± 2,0 m x 5,0 m
2
75 m
15 m ± 2,0 m x 5,0 m
75 m
2
15 m ± 2,5 m x 5,0 m
2
75 m
15 m ± 2,5 m x 5,0 m
8
10
12
14
15m
t
7
8
9
10
11 12
13
14
15
Montagehöhe [m]
6
5
4
3
< 10˚
2
1
0

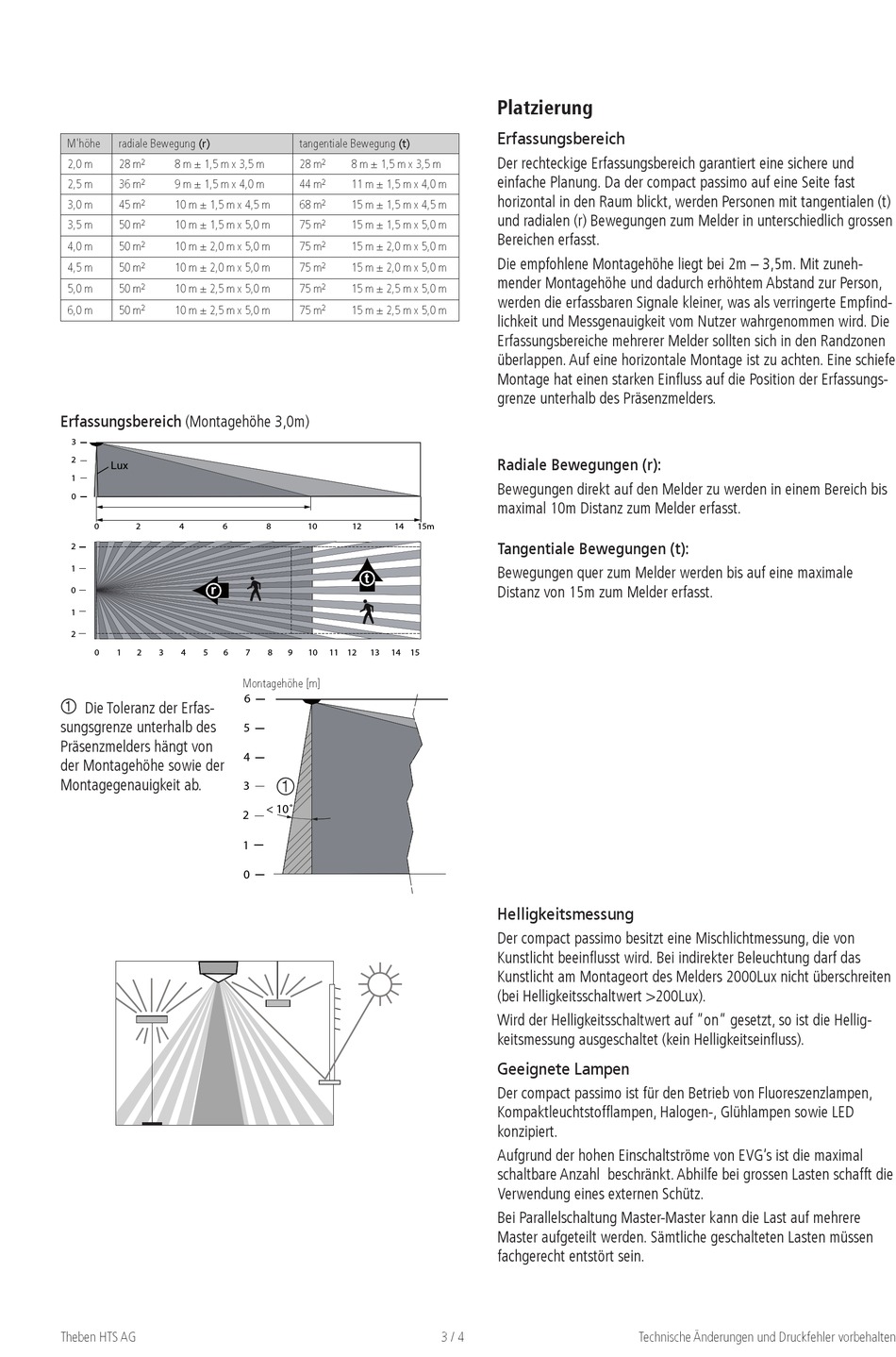

Platzierung
Erfassungsbereich
Der rechteckige Erfassungsbereich garantiert eine sichere und
einfache Planung. Da der compact passimo auf eine Seite fast
horizontal in den Raum blickt, werden Personen mit tangentialen (t)
und radialen (r) Bewegungen zum Melder in unterschiedlich grossen
Bereichen erfasst.
Die empfohlene Montagehöhe liegt bei 2m – 3,5m. Mit zuneh-
mender Montagehöhe und dadurch erhöhtem Abstand zur Person,
werden die erfassbaren Signale kleiner, was als verringerte Em pfind
lichkeit und Messgenauigkeit vom Nutzer wahrgenommen wird. Die
Erfassungsbereiche mehrerer Melder sollten sich in den Randzonen
überlap pen. Auf eine horizontale Montage ist zu achten. Eine schiefe
Montage hat einen starken Einfluss auf die Position der Erfassungs-
grenze unterhalb des Präsenzmelders.
Radiale Bewegungen (r):
Bewegungen direkt auf den Melder zu werden in einem Bereich bis
maximal 10m Distanz zum Melder erfasst.
Tangentiale Bewegungen (t):
Bewegungen quer zum Melder werden bis auf eine maximale
Distanz von 15m zum Melder erfasst.
6
5
4
3
2
1
0
Helligkeitsmessung
Der compact passimo besitzt eine Mischlichtmessung, die von
Kunstlicht beeinflusst wird. Bei indirekter Beleuchtung darf das
0
Kunstlicht am Montageort des Melders 2000Lux nicht überschreiten
2
(bei Helligkeitsschaltwert >200Lux).
Wird der Helligkeitsschaltwert auf "on" gesetzt, so ist die Hellig-
1
keitsmessung ausgeschaltet (kein Helligkeitseinfluss).
0
Geeignete Lampen
1
Der compact passimo ist für den Betrieb von Fluoreszenzlampen,
Kompaktleuchtstofflampen, Halogen, Glühlampen sowie LED
2
konzipiert.
0
Aufgrund der hohen Einschaltströme von EVG's ist die maximal
schaltbare Anzahl beschränkt. Abhilfe bei grossen Lasten schafft die
Verwendung eines externen Schütz.
Bei Parallelschaltung Master-Master kann die Last auf mehrere
Master aufgeteilt werden. Sämtliche geschalteten Lasten müssen
fachgerecht entstört sein.
3 / 4
2
4
6
r
1
2
3
4
5
6
7
Technische Änderungen und Druckfehler vorbehalten
