Controlmini Handbuch
−
Bei der Verwendung eines Netzteils
−

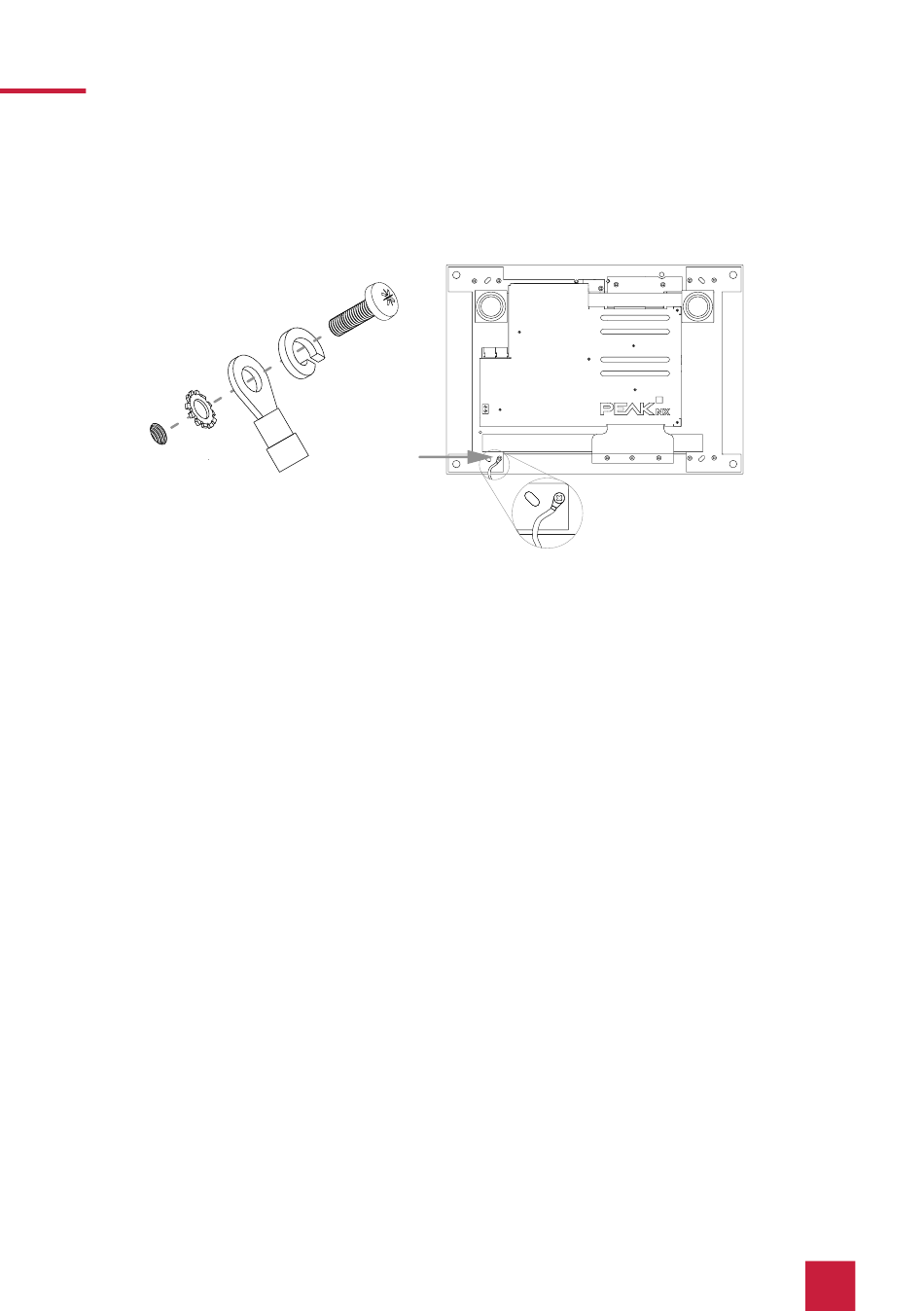

Schließen Sie die Erdung an das Panel an. Nutzen Sie dazu das mitgelieferte Erdungsset:
6.4 Panel anschließen und montieren
Vorbereitung
▪
Legen Sie die im Lieferumfang enthaltenen Schrauben (M3x12) für die Befestigung des Panels
in Griffweite.
Beachten Sie zu den Anschlüssen die Hinweise des Kapitels 3.7 Hinweise zu den Anschlüs-
▪
sen des Panels.
Anschluss des Panels
5.
Schließen Sie die Ethernet-Leitung an das Panel (D1) an.
6.
Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-Anschluss-
klemme 1, (D2), siehe Beschriftung auf dem Panel.
7.
Schieben Sie den präparierten 24 V-Anschlussstecker in die passenden Anschlüsse im
Panel (D6 und D7). Beachten Sie dabei die Polung.
in
einer fremden Unterputzdose:
19
