6.3.2 Nutzung eines Netzteils in der Unterputzdose

Vor allem beim Austausch eines fremden Gerätes gegen das Controlmini ist oft bereits eine
Spannungsquelle in der Unterputzdose vorhanden. Das heißt, dass sich Netzspannung und
Kleinspannung in einem gemeinsamen Gehäuse befinden. Bei falschem Anschluss können
auch Teile, die normalerweise nur Kleinspannung führen, ungewollt Netzspannung führen.
Berühren von gefährlichen Spannungen im Fehlerfall verhindern!
Die Installation darf nur durch Elektrofachkräfte erfolgen!
▪
Prüfen Sie vor den Arbeiten auf Spannungsfreiheit!
▪
Führen Sie Kleinspannungsadern so, dass diese keinen Netzspannungsstrom führen
▪
können.

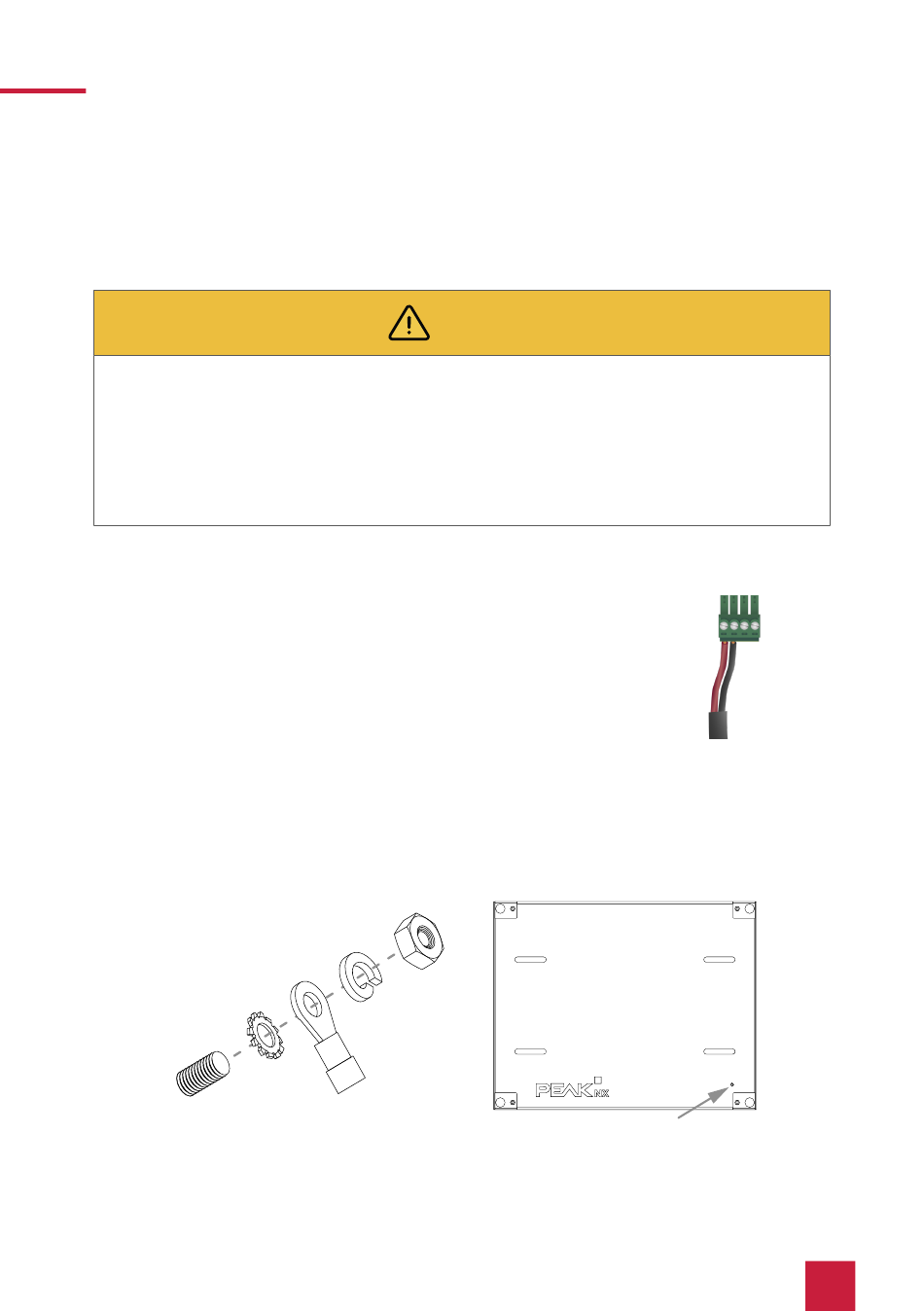

1. Legen Sie das Netzteil (PNX12-10011) in die Unterputzdose.
2. Verbinden Sie die 24 V-Seite des Netzteils mit der im Lieferumfang ent-
haltenen steckbaren Schraubklemme. Beachten Sie dabei die Polung.
3. Verbinden Sie die Netzleitung mit der 230 V-Seite des Netzteils.
4. Erdung
− Bei der Verwendung eines Netzteils in der Unterputzdose des Controlminis:
− Schließen Sie die Erdung in der Unterputzdose an. Nutzen Sie dazu das mitgelieferte
Erdungsset:
Warnung
