Controlmini
Handbuch
DE
V 1.3.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEAKnx Controlmini

Inhaltszusammenfassung für PEAKnx Controlmini

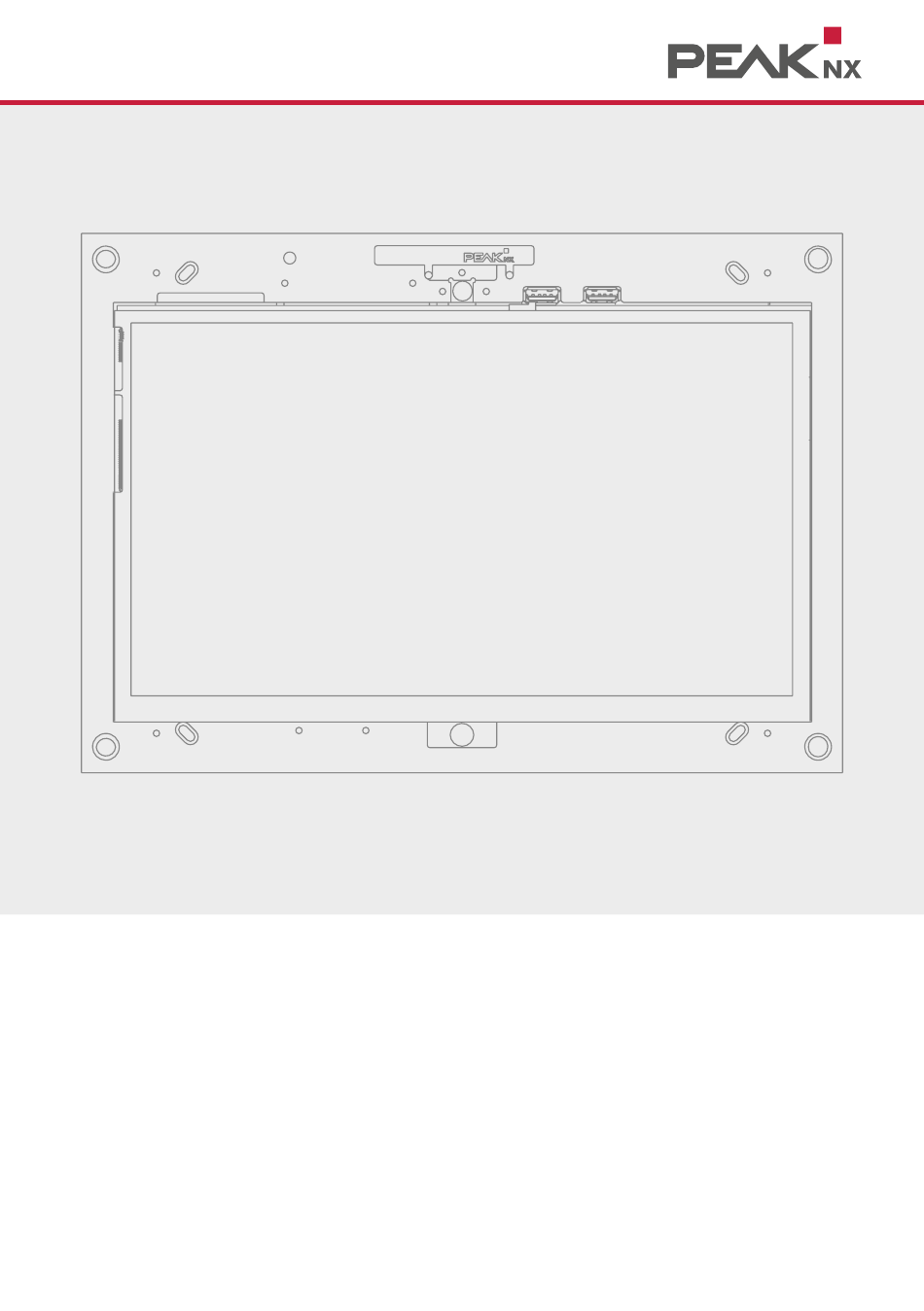

  • Seite 1 Controlmini Handbuch V 1.3.2...
  • Seite 2 Controlmini Handbuch Produkt Artikelnummer Controlmini PNX12-10001 Dieses Handbuch enthält die wichtigsten Hinweise, um das Con- trolmini sicherheitsgerecht zu betreiben. Bitte studieren Sie diese daher sorgfältig bevor Sie mit dem Gerät arbeiten. Dies gilt für alle Personen, die mit dem Gerät in Berührung kommen.

  • Seite 3: In Der Anleitung Verwendete Warnsymbole Und Signalwörter

    Controlmini Handbuch In der Anleitung verwendete Warnsymbole und Signalwörter Warnung beachten, um Tod oder schwere Verletzungen zu Warnung vermeiden. Hinweise beachten, um Verletzungen oder Sachschäden zu Achtung vermeiden. Hinweis Wichtige Handlungsanweisungen und Sachverhalte. Tipp Zusätzliche, nützliche Hinweise. Wichtige Sicherheitshinweise, bitte vor der Installation lesen! Warnung Das Gerät kann bei unsachgemäßer Installation gefährliche Spannungen führen!

  • Seite 4: Inhaltsverzeichnis

    Wichtige Sicherheitshinweise, bitte vor der Installation lesen! 1 Zielgruppen 2 Bestimmungsgemäßer Gebrauch 3 Produktbeschreibung 3.1 Software 3.1.1 Betriebssystem 3.1.2 Betrieb mit der PEAKnx Software YOUVI 3.1.3 Betrieb mit Fremdsoftware 3.2 Produkteigenschaften 3.3 Geräte-Elemente I. Unterputzvariante 3.4 Geräte-Elemente II. Aufputzvariante 3.5 Touch-Panel, Frontansicht 3.6 Touch-Panel, Rückansicht...
  • Seite 5 Controlmini Handbuch 9.1.2 Panel von der Spannungsversorgung trennen 9.2 Windows hat nicht behebbare Probleme 9.3 Technischer Support 10 Technische Daten Änderungen vorbehalten Konformität Entsorgungshinweis Über PEAKnx...

  • Seite 6: Zielgruppen

    Sie sich bitte umgehend an unseren Support, siehe 9.3 Technischer Support. 2 Bestimmungsgemäßer Gebrauch Das Controlmini dient, je nach genutzter Software, als raumübergreifende Steuereinheit für die gesamte KNX-Installation. Es fungiert damit auch als Statusanzeige. Das Gerät muss im Rahmen der angegebenen technischen Daten und Anweisungen in diesem Handbuch betrieben wer- den.

  • Seite 7: Produktbeschreibung

    ▪ Eigenmächtige Reparaturen oder Änderungen am Gerät ▪ 3 Produktbeschreibung Das Controlmini (kurz: Panel) ist ein hochwertiger Panelcomputer für den Wandeinbau. Es dient als Anzeige- und Steuerungseinheit für die über KNX gesteuerten Bestandteile und Installatio- nen eines Gebäudes. 3.1 Software Das Panel kann sowohl mit der mitgelieferten Software YOUVI als auch mit anderer Windows-kompatibler Software betrieben werden.

  • Seite 8: Betrieb Mit Fremdsoftware

    Windows-basierter Software für z. B. Visualisierungen und Türsprechstellen. Je nach eingesetzter Software kann der Funktionsumfang des Panels stark vergrößert werden. Eine Liste kompatibler Software finden Sie in den FAQs: www.peaknx.com/FAQ unter dem Thema „Kompatibilität“. Weitere Anleitungen z. B. zur Einrichtung des Panels als Türstation finden Sie im Downloadbe- reich von PEAKnx: https://www.peaknx.com/de/downloads.

  • Seite 9: Geräte-Elemente I. Unterputzvariante

    Controlmini Handbuch 3.3 Geräte-Elemente I. Unterputzvariante Position Beschreibung Unterputzdose Panel mit Touchscreen Frontglas...

  • Seite 10: Geräte-Elemente Ii. Aufputzvariante

    Controlmini Handbuch 3.4 Geräte-Elemente II. Aufputzvariante Position Beschreibung Aufputzrahmen Panel mit Touchscreen Frontglas...

  • Seite 11: Touch-Panel, Frontansicht

    Controlmini Handbuch 3.5 Touch-Panel, Frontansicht Position Beschreibung 4 x Aufnahme für Frontglas Ein/Aus-Taster 4 x Schraubenaufnahme zur Befestigung des Panels Lauter/Leiser-Taster Mikrofon WLAN-Antenne Kamera 2 x USB 2.0 Touchscreen Windows Homebutton...

  • Seite 12: Touch-Panel, Rückansicht

    Controlmini Handbuch 3.6 Touch-Panel, Rückansicht Position Beschreibung 100 Mbit Ethernetanschluss 2 x KNX-Wago-Installationsklemme 243-211 Mini HDMI MicroSD-Karteneinschub USB 3.0 Spannungsversorgung, Panel: 24 V DC Spannungsversorgung, Panel: GND...

  • Seite 13: Hinweise Zu Den Anschlüssen Des Panels

    Für den KNX-Anschluss wird eine Klemme folgender Spezifikation genutzt: KNX WAGO 243 211, Leiterdurchmesser: 0,6 - 0,8 mm. Hinweis: Der KNX-Feldbus kann nur in Zusammenhang mit PEAKnx-Software verwendet werden. Hinweis: Das Gerät kann nicht als Linienkoppler für KNX-Linien verwendet werden! 3.7.2 Spannungsversorgung...

  • Seite 14: Bedienelemente

    USB-Stick: YOUVI Basic Software und Controlmini Handbuch ▪ Kurzanleitungen zur Inbetriebnahme von Panel und Software ▪ Netzwerkverbinder ▪ Netzwerk Patchkabel ▪ Optional im Lieferumfang enthalten: ▪ Frontglas ▪ Unterputzdose oder Aufputzrahmen ▪ Recovery-Stick ▪ Controlmini Netzteil für den Schaltschrank (empfohlen) oder die Unterputzdose...

  • Seite 15: Wichtige Hinweise Zur Sicherheit Und Handhabung

    Belüftung des Computers im Panel durch Konvektion zu gewährleisten. 6 Montage und Inbetriebnahme Das Controlmini kann sowohl Unterputz (Unterputzdose PNX12-10004) als auch Aufputz (Auf- putzrahmen PNX12-10005) an der Wand befestigt werden. Des Weiteren ist es möglich das Controlmini mit einem passenden Adapterrahmen auf verschiedenste Unterputzdosen anderer...

  • Seite 16: Vorbereitung

    Controlmini Handbuch Weitere Anleitungen zur Montage Aufputz oder der Befestigung mit Hilfe von Adaptern werden mit dem jeweiligen Aufputzrahmen oder Adapter mitgeliefert. 6.1 Vorbereitung Hinweis: Wir empfehlen das Panel eigens abzusichern, da dieses in seltenen Fällen kom- plett vom Stromnetz genommen werden muss, siehe Abschnitt 9.1.2 Panel von der Spannungs- versorgung trennen Notwendiges Zubehör für die Installation des Panels:...

  • Seite 17: Einbau In Eine Hohlwand

    Controlmini Handbuch Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz. 6.2.2 Einbau in eine Hohlwand Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der Wand sein.

  • Seite 18: Nutzung Eines Netzteils In Der Unterputzdose

    Controlmini Handbuch 6.3.2 Nutzung eines Netzteils in der Unterputzdose Vor allem beim Austausch eines fremden Gerätes gegen das Controlmini ist oft bereits eine Spannungsquelle in der Unterputzdose vorhanden. Das heißt, dass sich Netzspannung und Kleinspannung in einem gemeinsamen Gehäuse befinden. Bei falschem Anschluss können auch Teile, die normalerweise nur Kleinspannung führen, ungewollt Netzspannung führen.

  • Seite 19: Panel Anschließen Und Montieren

    Controlmini Handbuch − Bei der Verwendung eines Netzteils einer fremden Unterputzdose: − Schließen Sie die Erdung an das Panel an. Nutzen Sie dazu das mitgelieferte Erdungsset: 6.4 Panel anschließen und montieren Vorbereitung ▪ Legen Sie die im Lieferumfang enthaltenen Schrauben (M3x12) für die Befestigung des Panels in Griffweite.

  • Seite 20: Erstinbetriebnahme Und Bedienung

    Controlmini Handbuch Panel montieren Befestigen Sie das Panel mit den beiliegenden Senkkopfschrauben (M3x12, 4 Stück) in der Unterputzdose (C3). Setzen Sie das Frontglas mit den Magnethalterungen in die vorgesehe- nen vier Fassungen (C1) ein und führen Sie es weiter, bis es an allen vier Ecken des Rahmens anliegt.

  • Seite 21: Controlmini Ein- Und Ausschalten

    7.1 Controlmini ein- und ausschalten Hinweis: Im Auslieferungszustand meldet sich das Panel automatisch mit dem Benutzer- namen Controlmini ohne Passwort an. Nach dem Login können in den Windows-Einstellungen jederzeit weitere Benutzer hinzugefügt oder weitere Einstellungen geändert werden. Einschalten Frontglas abnehmen: Dazu mit beiden Händen seitlich an das Frontglas fassen und dieses ▪...

  • Seite 22: Einrichtung Der Visualisierung

    Controlmini Handbuch Um das Tastatursymbol in der Taskleiste anzuzeigen: Machen Sie einen Rechtsklick auf die Taskleiste und wählen Sie „Bildschirmtastatur anzeigen ▪ (Schaltfläche)“. 7.3 Einrichtung der Visualisierung Nach der Inbetriebnahme richten Sie die Visualisierung ein, wie in der beiliegenden Kurz- anleitung beschrieben.

  • Seite 23: Fehlerbehebung

    Sie Ihren Händler. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch. 9.1 Touchscreen reagiert nicht mehr Wenn das Controlmini nicht mehr auf eine Eingabe über den Touchscreen reagiert (kann in sel- tenen Fällen bei Windows-Updates auftreten), hilft meist ein Neustart des Panels, siehe Kapitel 9.1.1 Aus- und wieder einschalten.

  • Seite 24: Panel Von Der Spannungsversorgung Trennen

    Betriebssystem in den Grundzustand versetzt werden. Falls Sie nach der Inbetriebnahme ein Image mit dem Recovery-Stick erstellt haben, finden Sie in der Kurzanleitung des Recovery- Stick weitere Instruktionen zur Wiederherstellung des Image. 9.3 Technischer Support Sollten Probleme mit Ihrem Controlmini auftreten, kontaktieren Sie bitte unser PEAKnx Support Team: − Mail: support@peaknx.com −...
  • Seite 25 Controlmini Handbuch Computersystem Festplatte eMMC mit 64 GB ; Speichererweiterung durch MicroSD möglich Betriebssystem Windows 10 IoT Enterprise LTSC Anschlüsse 2 x USB 2.0 (Frontanschluss) 1 x USB 3.0 Ethernet 100 Mbit-Ethernet-Anschluss, geeigneter Standard für Ver- kabelung: CAT5e Externer Bildschirm...
  • Seite 26 Controlmini Handbuch Peripherie Webcam 5 Megapixel WLAN WiFi 2,4GHz IEEE 802.11b/g/n Bluetooth Maße und Gewicht Größe Computer mit Panel 297 x 210 x 22,5 mm Größe Frontglas 297 x 210 x 0,7 mm Gewicht Computer mit Panel 1720 g Gewicht Frontglas...

  • Seite 27: Änderungen Vorbehalten

    Controlmini Handbuch Änderungen vorbehalten Inhaltliche Änderungen in dieser Dokumentation, die dem technischen Fortschritt dienen, wer- den ohne vorherige Ankündigung vorgenommen. Diese Dokumentation wurde mit viel Sorgfalt erstellt und wird in regelmäßigen Abständen überarbeitet. Dennoch können wir nicht für die vollständige Fehlerfreiheit garantieren. Alle uns bekannten Fehler werden in neuen Auflagen beseitigt.

  • Seite 28: Eu Declaration Of Conformity

    Controlmini Handbuch EU Declaration of Conformity This declaration applies to the following product: Product name: Controlmini Item number(s): PNX-002-A18-00017 Manufacturer: DOGAWIST Investment GmbH Otto-Roehm-Strasse 69 64293 Darmstadt Germany We declare under our sole responsibility that the mentioned product is in conformity with...

  • Seite 29: Über Peaknx

    Verfügung stellen. Dabei wird großen Wert auf die Langlebigkeit der Produkte und das qualitative Zusammenspiel von Design und Funktionalität gelegt. Als neuester Geschäftsbereich der PEAK-Firmengruppe mit Sitz in Darmstadt greift PEAKnx auf mehr als 25 Jahre Erfahrung im Hard- und Softwarebereich zurück. Durch ein breit aufgestell- tes Netzwerk an zertifizierten Partnern bietet PEAKnx darüber hinaus auch die dazugehörigen...
