Controlmini Handbuch
4. Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.

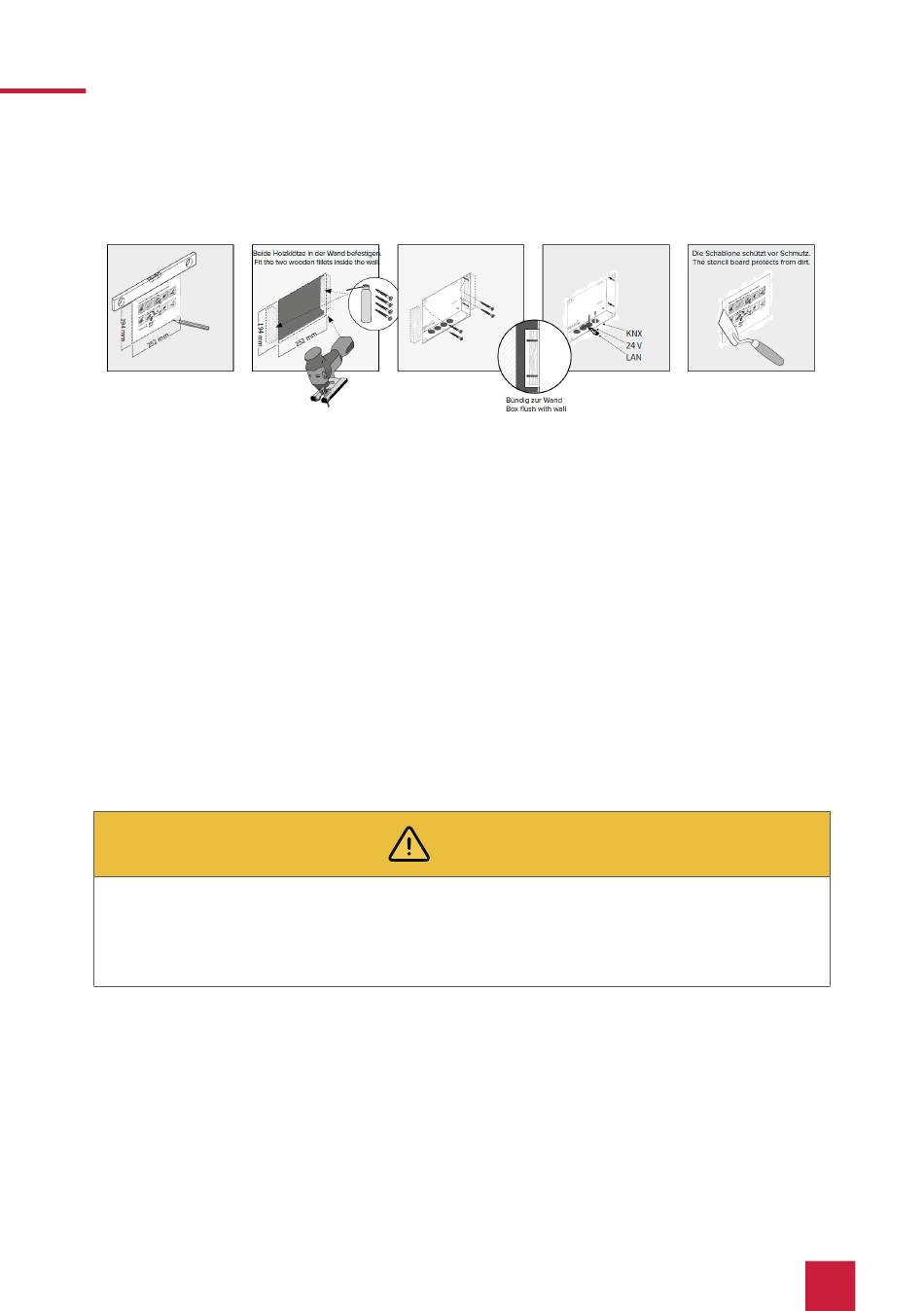

6.2.2 Einbau in eine Hohlwand

1. Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu die
mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der Wand sein.
2. Verkleben oder verschrauben Sie die beiden mitgelieferten Holzklötze in der Hohlwand.
3. Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose he-
raus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des Kabels
zu vermeiden.
4. Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
5. Verschrauben Sie die Unterputzdose mit vier Schrauben an den Seiten mit den Holzklötzen
in der Hohlwand.
6. Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.

6.3 Spannungsquelle montieren

Elektrischen Schlag beim Berühren spannungsführender Teile verhindern!
▪ Schalten Sie vor Arbeiten am Gerät alle zugehörigen Leitungsschutz schalter frei.
Decken Sie spannungsführende Teile in der Umgebung ab.
▪
6.3.1 Spannungsquelle für die Hutschiene vorbereiten (empfohlen)
Verwenden Sie eine Spannungsquelle folgender Spezifikation:
▪
− 24 V DC, 2,5 A für den Schaltschrank, Artikelnummer: PNX12-10010
▪ Verbinden Sie die Kabeladern des Netzteils mit der im Lieferumfang enthaltenen steckbare
Schraubklemme. Beachten Sie dabei die Polung.
Warnung
17
