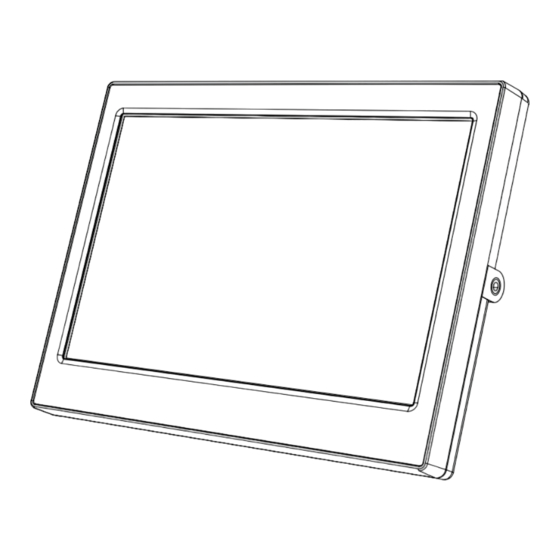

- Seite 1 BEDIENUNGSANLEITUNG * Änderungen des Designs und der Spezifikationen sind ohne Vorankündigung möglich.
- Seite 2 CM-709M1 Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. ver. 1.0 PRINTED IN KOREA...
-
Seite 3: Inhaltsverzeichnis
INHALT Sicherheitshinweise ..............3 1. Lieferumfang ................4 . Eigenschaften ................5 3. Vor der Benutzung ..............6 4. Funktionen der Tasten ............6 5. Fernbedienung ............... 7 6. Funktionen ................8 7. Anschluss ................13 8. Einbau ..................14 9. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie sich bitte die Sicherheitshinweise gut durch, bevor Sie dieses Produkt ver- wenden. Das Befolgen dieser Anweisungen schützt vor Beschädigungen, die durch den unsachgemäßen Gebrauch des Produktes hervorgerufen werden können. - Betreiben Sie das Gerät nur bei der angegebenen Betriebstemperatur. - Lassen Sie das Gerät nicht nass werden und bedienen Sie es nicht mit nassen Händen. -
Seite 5: Lieferumfang
Lieferumfang Monitor Bedienungsanleitung Standfuß Kabel für Monitorkabel Zigarettenanzünder Fernbedienung Sonnenblende... -
Seite 6: Eigenschaften
Eigenschaften ■ 7.0” WIDE TFT LCD mit hoher Auflösung und wenig Reflektion ■ Darstellung aller Funktionen auf dem Monitor (OSD-Funktion) ■ 7 Menü-Sprachen ■ (ENGLISH-DEUTSCH-ITALIANO-FRANÇAIS-ESPAñON-한국어-日本語) ■ Bildqualitätskontrolle (PWM control) ■ Betriebsspannung von DC1V bis DC4V ■ Dimmfunktion ■ 3 Kameraeingänge, die sich über den Rückwärtsgang und die Blinker ansteuern lassen. -
Seite 7: Vor Dem Gebrauch
Vor dem Gebrauch ※Beim Rückwärtsfahren nicht ausschließlich auf den Monitor achten. ※Der Rückfahrmonitor stellt das Bild seitengleich mit Ihrem Rückspiegel dar. Abhängig vom Fahrzeug können sich Blickwinkel und Blickfeld verändern. ▣ Hinweise zur Benutzung des Monitors ■ Das Bild kann etwas dunkel erscheinen, wenn Sie den Monitor bei niedriger Umgebungstemperatur betreiben. -
Seite 8: Fernbedienung
Fernbedienung ① POWER Ein-/Ausschalten des Gerätes ② MODE Auswahl HINTEN/LINKS/RECHTS/AV ③ ▲▼ Hoch/runter im Menü ④ ◀▶(VOL+/-) Verändert die Lautstärke oder die Menüeinstellung ⑤ MENU Öffnet das Menü und wechselt die Untermenüs ⑥ AUTO PIC Automatische Bildschirmeinstellung ⑦ MUTE Stummschaltung an/aus ⑧... -
Seite 9: Funktionen
Funktionen Monitor an-/ausschalten MONITOR MODE DOWN/UP MENU POWER FERNBE- DIENUNG (1) Drücken Sie [POWER] um das Gerät einzuschalten (STAND BY-Anzeige ist AUS) () Drücken Sie [POWER] noch einmal, um das Gerät auszuschalten. (STAND BY- Anzeige ist AN) Modus wechseln (REAR/LEFT/RIGHT/AV) ■... - Seite 10 3 Menü / 4 Hoch/Runter ■ HAUPTMENÜ (SETUP/BILD) MONITOR MODE DOWN/UP MENU POWER FERNBE- DIENUNG (1) Drücken Sie [MENU] um in das HAUPTMENÜ zu gelangen. Die Auswahl ist rot markiert. * Die Auswahl ändert sich jedes mal, wenn Sie die Taste drücken. SETUP BILD () Drücken Sie [▲▼] um das UNTERMENÜ...
- Seite 11 SETUP ■ DIMMER ■ SPRACHE ENGLISH DEUTSCH ITALIANO FRANCAIS ESPAnOL 한국어 日本語 ■ RICHTUNG (180° gedreht) DIMMER LANGUAGE ENGLISH DIRECTION 0˚ DISPLAY WIDE ▶ RESET ■ DISPLAY (Bildgröße) WIDE NORMAL CINEMA FULL ■ RESET ■ Setzt die Einstellungen auf Werkseinstellungen zurück. BILD ■...
- Seite 12 5 AV-Eingang ■ Zum Umschalten in den AV-Modus. MONITOR MODE DOWN/UP MENU POWER REAR LEFT RIGHT 6 Lautstärke +/- MONITOR MODE DOWN/UP MENU POWER FERNBE- DIENUNG (1) Drücken Sie [▶,VOL+] um die () Drücken Sie [◀,VOL-] um die Lautstärke zu erhöhen. Lautstärke zu verringern.
-
Seite 13: Auto Pic (Bildschirmgröße)
7 AUTO PIC (Bildschirmgröße) FERNBE- DIENUNG (1) Drücken Sie [AUTO PIC] um die Bildschirmgröße auszuwählen. WIDE NORMAL CINEMA FULL FERNBE- DIENUNG (1) Drücken Sie [MUTE], um den () Drücken Sie [MUTE] noch einmal, Ton auszuschalten. um die Stummschaltung aufzuheben. FERNBE- DIENUNG (1) Zeigt den aktuellen Modus und die Lautstärke an. -
Seite 15: Einbau
Einbau Installation mit Standfuß & Sonnenblende >> GEWINDESCHRAUBE T1 M4.0 X 1 (3 St.) ⑤ FESTSTELLSCHRAUBE ( St.) UNTERLEGSCHEIBE M3 (4 St.) ⑥ ⑥ (1) Entfernen Sie die Schutzfolie und platzieren Sie den Standfuß an der vorgesehenen Stelle. () Fixieren Sie den Standfuß mit den Gewindeschrauben. (3) Stecken Sie den Monitor auf den Standfuß... -
Seite 16: Technische Daten
TECHNISCHE DATEN NTSC Bildschirmgröße 7” Pixel 480(B) x 3(RGB) x 34(H) 350 cd/m² Helligkeit 300 : 1 Kontrast 60/60/40/60 Blickwinkel(L/R/O/U) DC 1V-4V Spannung Stromanschluss Strom 450mA (DC 1V, nur Monitor) AUTO (NTSC/PAL) Eingangssystem Horizontal 15.734 KHz 15.65KHz Frequenz 60 Hz 50 Hz Vertikal Composite Video Signal...
