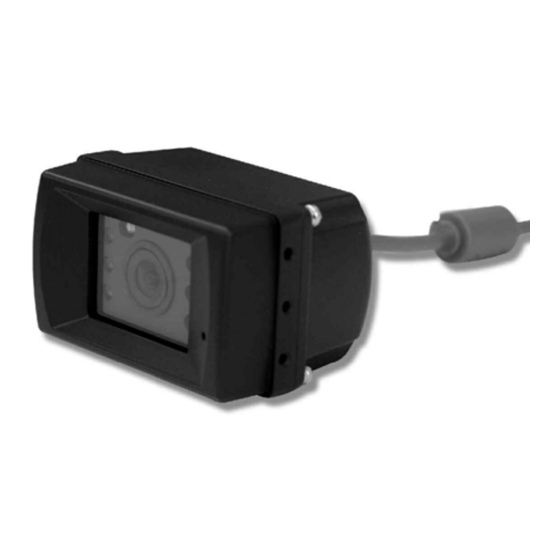

Camos CM-32AH Bedienungsanleitung
Ccd-farb-rückfahrkamera
mit infrarotbeleuchtung und heizung
für den einbau in fahrzeuge
Quicklinks
mit Infrarotbeleuchtung und Heizung
•
Kamera in kompaktem Design und wetterfestem Gehäuse.
•
Blendenautomatik
•
hochwertiger CCD-Bildaufnahmechip (Farbe)
•
mit integrierter Infrarotbeleuchtung für optimale Sicht bei Dunkelheit
(wird durch Helligkeitssensor bei Dunkelheit automatisch zugeschaltet)
•
mit integrierter Heizung
•
in Verbindung mit einem Monitor mit Stand-By-Anschluß erfolgt die
automatische Aktivierung des Rückfahrsystems bei Einlegen des
Rückwärtsganges
•
E-Zulassung (geprüft für den Einbau in Fahrzeuge)
CM-32AH
CCD-Farb-Rückfahrkamera
für den Einbau in Fahrzeuge
Bedienungsanleitung
Ver.1.1
Verwandte Anleitungen für Camos CM-32AH
Inhaltszusammenfassung für Camos CM-32AH
- Seite 1 CM-32AH CCD-Farb-Rückfahrkamera mit Infrarotbeleuchtung und Heizung für den Einbau in Fahrzeuge Bedienungsanleitung Ver.1.1 • Kamera in kompaktem Design und wetterfestem Gehäuse. • Blendenautomatik • hochwertiger CCD-Bildaufnahmechip (Farbe) • mit integrierter Infrarotbeleuchtung für optimale Sicht bei Dunkelheit (wird durch Helligkeitssensor bei Dunkelheit automatisch zugeschaltet) •...
- Seite 2 Einbau Grundsätzlich ist eine Innenmontage zu bevorzugen, da die Kamera wettergeschützt und unauffällig montiert werden kann. Abhängig vom Fahrzeugtyp (Limousine oder Kombi) empfehlen sich der Dachhimmel in der Nähe der Heckscheibe, die Hutablage oder der untere oder seitliche Kunststoffrand des Heckscheibenrahmens. Ein möglicher Einbauort außen am Fahrzeug ist z.B.
- Seite 3 werden! Anschlüsse Isolierband CM- 32 Monitor, z.B CM-505 Verlängerungskabel Steckerbelegung: Pin-Nr. Video Audio NOR/ DC +12 V Heizung NC Ausg. Ausg. Masse Technische Daten Bildaufnehmer 1/3" CCD mit 290.000 Pixeln Blickwinkel 120˚ diagonal Blende F 2,0 Empfindlichkeit 0,01 Lux Betriebsspannung 12 Volt DC Betriebstemperatur -15˚C bis +65˚C...
