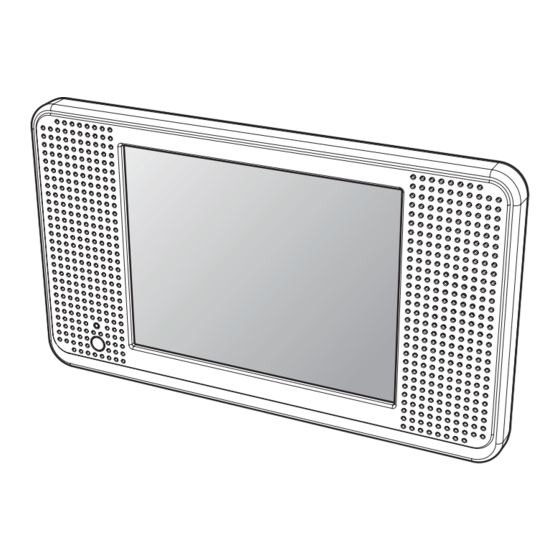

Camos RV-420 Bedienungsanleitung
Videorückfahrsystem

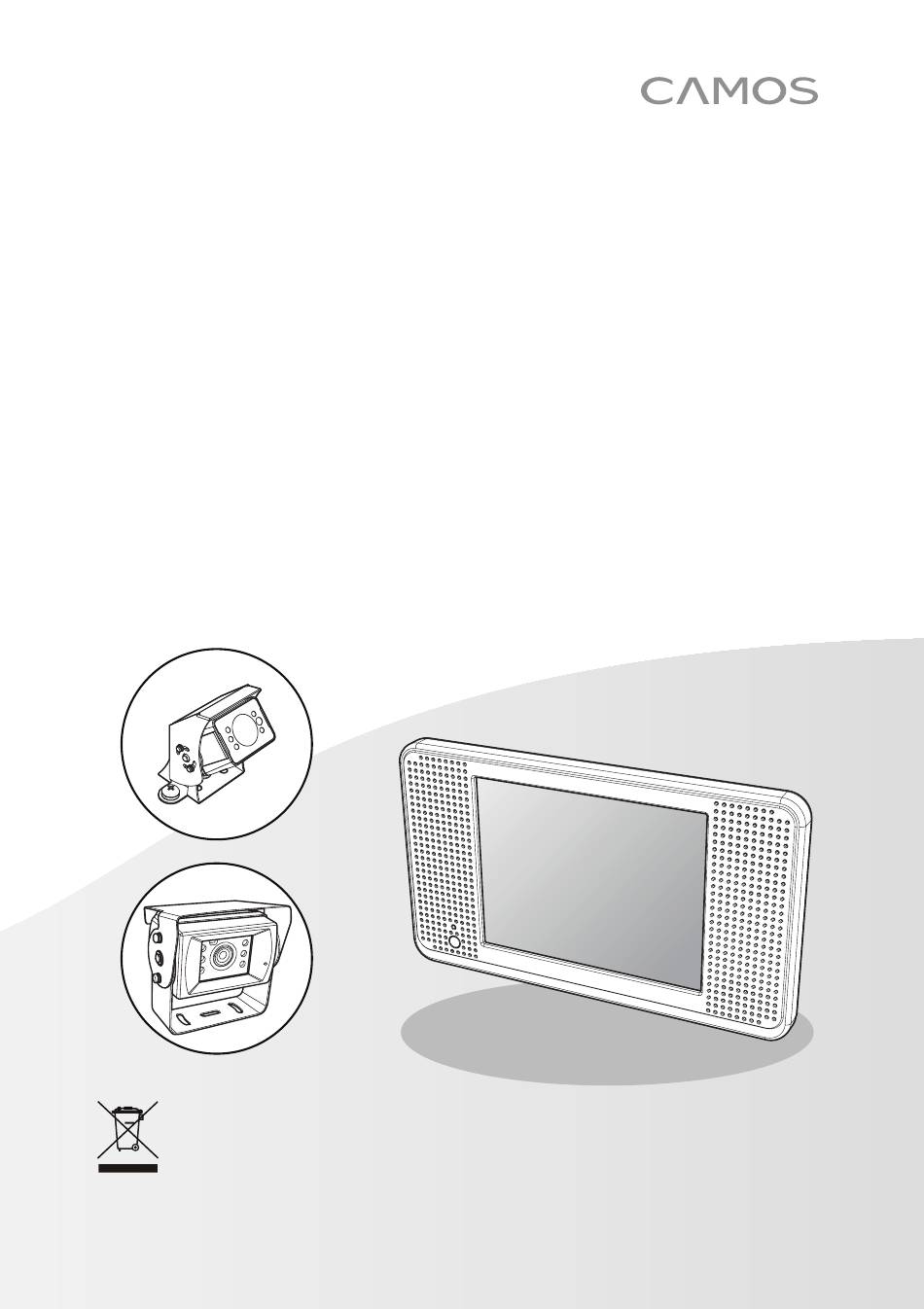

BEDIENUNGSANLEITUNG
Vielen Dank für den Erwerb unseres Produktes.
Für einwandfreie Bedienung und Anwendung,
lesen Sie diese Bedienungsanleitung bitte
sorgfältig durch.
RV-420 / RV-430
VIDEORÜCKFAHRSYSTEM
PRINTED IN KOREA
*
Änderungen des Designs und der Spezifikationen sind ohne Vorankündigung möglich.
ver. 1.0
Inhaltsverzeichnis
Verwandte Anleitungen für Camos RV-420
Inhaltszusammenfassung für Camos RV-420
- Seite 1 BEDIENUNGSANLEITUNG Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. RV-420 / RV-430 VIDEORÜCKFAHRSYSTEM PRINTED IN KOREA Änderungen des Designs und der Spezifikationen sind ohne Vorankündigung möglich. ver. 1.0...
-
Seite 2: Inhaltsverzeichnis
INHALT VIDEORÜCKFAHRSYSTEM SICHERHEITSHINWEISE ..........3 EIGENSCHAFTEN ............5 LIEFERUMFANG .............. 5 FUNKTIONEN ..............5 INSTALLATION ..............8 ANSCHLUSS ..............10 TECHNISCHE DATEN ............. 11... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE VIDEORÜCKFAHRSYSTEM Bitte beachten Sie die Sicherheitshinweise. Unsachgemäße Bedienung kann zu starken Bes- “GEFAHR” und “VORSICHT” Symbole werden je nach Sicher- chädigungen führen. heitsrisiko unterschieden. Kann bei Nichtbeachten zu schweren Verletzungen GEFAHR GEFAHR oder Todesfolge führen. Kann bei Nichtbeachten zu Zerstörung oder verkürzter VORSICHT ACHTUNG Lebensdauer des Gerätes führen. - Seite 4 ACHTUNG Die Reinigung immer im ausgeschalteten Zustand und mit einem trockenen Tuch vornehmen - Ein nasses Tuch kann dem Gerät schaden. Reinigen Sie das Gerät nie mit alkohol- oder ölhaltigen Flüssigkeiten. Die Oberfläche nur durch kurzzeitiges Berühren bedienen. - Kann nach sich ziehen: Änderung der Oberfläche, Farbverlust, Betriebsstörungen und Feuer.
-
Seite 5: Eigenschaften
[ KAMERA CM-20 / CM-30] • 4.1” LCD • Aluminum Druckguss-Gehäuse • 5-sprachiges OSD Menü • Hochwertiger Farbsensor CCD (ENG-DEU-ITA-FRA-ESP) • Wasserdicht • IR-LED, Heizung, Foto Sensor, MIC. LIEFERUMFANG VIDEORÜCKFAHRSYSTEM [Monitor] [RV-420] CM-20 Kamera-Verlän- Zigarettenan- CM-410A CL-5S gerungskabel zünderstecker [RV-430] Verlängerungs- Bedienungsan- kabel für Stand-... - Seite 6 FUNKTIONEN VIDEORÜCKFAHRSYSTEM 1. Power ON/OFF 1) POWER ON : , POWER ON. Power ON/OFF 2) POWER OFF : , POWER OFF. 2. Tastenfunktionen Drücken Sie die [MENÜ] Taste > 3 Sek. um das Geräte in den Stand-by-Modus zu versetzen. Das Stand- By-LED leuchtet ROT(auch aus diesem Modus heraus wird bei Einlegen des Rückwärtsgangs das Bild übertragen).
- Seite 7 ·[FARBE] Hier kann die Einstellung der Farbdichte mit Hilfe der erfol- gen (0~100) FARBDICHTE ·[FARBTON] Stellen Sie den Farbton Ihrem Empfinden nach gerecht ein (0 ~ 100) FARBTON ·[DIMMER] Hier haben Sie die Möglichkeit zwischen [SELBST] - [TAG] - [NACHT] zu wählen.
-
Seite 8: Installation
INSTALLATION VIDEORÜCKFAHRSYSTEM MONITOR INSTALLATION 1. Entfernen Sie die Schutzfolie vom Boden des Monitorhalters und befestigen Sie den Halter an dem von Ihnen gewählten Platz. 2. Befestigen Sie den Halter zusätzlich mit den mitgelieferten Schrauben. 3. Befestigen Sie den Monitor am Halter. - Seite 9 RV-420 INSTALLATION DER CAMERA (CM-20) 1. Wählen Sie eine Position aus an der die Kamera montiert werden soll. Befestigen Sie an diese den Haltebügel mit Hilfe des doppelseitigen Klebebands und der Schrauben. 2. Befestigen Sie die Kamera mit den dafür vorgesehenen Schrauben am Haltebügel und fixieren Sie die Sonnenblende.
-
Seite 10: Anschluss
ANSCHLUSS VIDEORÜCKFAHRSYSTEM CM-20 CM-30 CM-410A Kamera-Verlän- gerungskable KAMERA Kamera-Verlän- gerungskabel Monitorkabel Verlängerungskabel (Stand-by) DC IN (12~24V) Vor dem Anschluss UNBEDIGT die Masseleitung von der Batterie trennen, um einen Kurzschluss zu vermeiden. Beide Verbindungsstücke bis zum Anschlag einschieben. Bei dem Kamera-Verlängerungskabel bitte auf die Pfeile zur Hilfestellung achten. -
Seite 11: Technische Daten
Technische Daten VIDEORÜCKFAHRSYSTEM CM-410A (MONITOR) DISPLAY 4.1” QVGA(320x240) TFT-LCD, 260,000 colors KONTRASTVERHÄLTNIS 200 : 1 BLICKWINKEL(L/R/O/U) 65 / 65 / 60 / 65 HELLIGKEIT 280 cd STROMVERSORGUNG DC 12~24V SPANNUNG 400mA Max. FREQUENZ H : 15.734kHz / V : 60Hz VIDEO SIGNAL NTSC / PAL VIDEO EINGANG... - Seite 12 MEMO VIDEORÜCKFAHRSYSTEM Tel. +49 (0) 4154 / 7093202 - 0 Fax. +49 (0) 4154 / 7093202 - 20 E-mail info@camos-multimedia.com Internet www.camos-multimedia.com Address IMC GmbH (Germany) Nikolaus-Otto-Str. 16 D-22946 Trittau...
