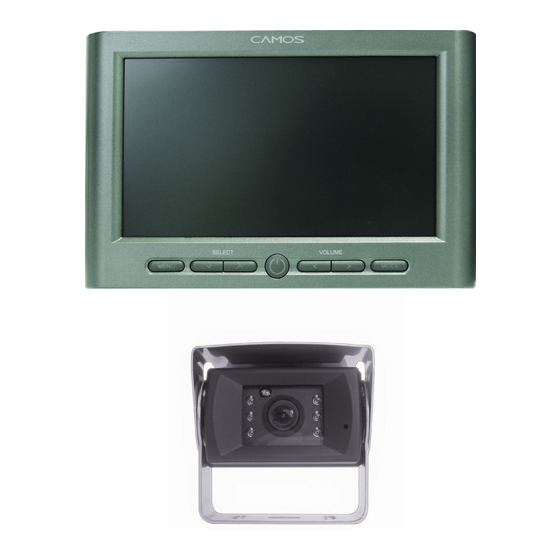

Camos RV-731AH Bedienungsanleitung
Videorückfahrsystem für kraftfahrzeuge
mit 7‘‘/ 18cm tft-farbmonitor
und sw- oder farbkamera
mit infrarotbeleuchtung und heizung
Verwandte Anleitungen für Camos RV-731AH
Inhaltszusammenfassung für Camos RV-731AH
- Seite 1 RV-731/732AH Videorückfahrsystem für Kraftfahrzeuge mit 7‘‘/ 18cm TFT-Farbmonitor und SW- oder Farbkamera mit Infrarotbeleuchtung und Heizung Bedienungsanleitung Ver 1.0...
-
Seite 2: Inhaltsverzeichnis
1. Inhalt 1. Inhalt ..............2. Vorsichtsmaßnahmen..........3. Ausstattungsmerkmale.......... 4. Funktionen............. 5. Monitoreinbau............6. Kameraeinbau............7. Anschlüsse............8. Bedienung.............. 9. Reinigung und Instandhaltung........ 10. Technische Daten..........2. Vorsichtsmaßnahmen Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch. Schließen Sie die Kabel genau nach Anweisung an. Benutzen Sie das Gerät nur bei Temperaturen zwischen –... -
Seite 3: Funktionen
Kamera CM-31AH/CM-32AH: wasserdichtes Alu-Gehäuse (IP66) hochwertiger CCD-Bildaufnahmechip (SW) mit Blendenautomatik großer Blickwinkel von 120° (diagonal) integrierte Heizung - Vorteil bei Minusgraden im Winter eingebaute Infrarotbeleuchtung für optimale Sicht bei Dunkelheit Kameramikrofon 4. Funktionen 1. MENU Menü-Taste 2. SELECT ▼▲ Menü-Auswahl 3. -
Seite 4: Monitoreinbau
5. Monitoreinbau 1. Vor dem Einbau des Monitors reinigen Sie die Fläche mit Alkohol. Bringen Sie die Halterung des Monitors so an, dass der Monitor einwandfrei von Ihrem Sitzplatz aus gesehen werden kann. Befestigen Sie den Standfuss mit der Klebefolie (vorher Schutzfolie abziehen) oder mit den Befestigungsschrauben. -
Seite 5: Kameraeinbau
6. Kameraeinbau Grundsätzlich ist eine Innenmontage zu bevorzugen, da die Kamera wettergeschützt und unauffällig montiert werden kann. Abhängig vom Fahrzeugtyp (Limousine oder Kombi) empfehlen sich der Dach-Himmel in der Nähe der Heckscheibe, die Hutablage oder der untere oder seitliche Kunststoffrand des Heckscheibenrahmens. Ein möglicher Einbauorte außen am Fahrzeug ist z.B. -
Seite 6: Anschlüsse
7. Anschlüsse Monitor-Rückseite Kamera Stand-By Video /AV 2 (gelb) Audio R Zigaretten- +12V DC (rot) (rot) anzünderkabel Audio L (weiss) Standby-Anschluß Verbinden Sie diesen Anschluss mit +12Volt der Rückfahrscheinwerfer, um den Monitor beim Einlegen des Rückwärtsganges automatisch einzu- schalten und die Rückfahrkamera zu aktivieren. -
Seite 7: Bedienung
Steckerbelegung Kameraanschluß: Pin-Nr. NOR/ DC (-) Heizung NC Video Audio +12 V Masse 8. Bedienung 1. Ein-/Aus Ein-/Aus-Taste Drücken Sie die Ein-/Aus-Taste. Die Stand-By-Lampe erlischt. Der Monitor ist eingeschaltet. Wenn Sie erneut diese Taste drücken leuchtet die Stand-By-Lampe und der Monitor ist ausgeschaltet. 2. - Seite 8 SYSTEM Videomodus: PAL (Europa) / NTSC (USA) / Automatisch LANGUAGE Sprache des Bildschirm-Menüs DISPLAY Bildschirmmodi (voll, breit, normal, Kino, Zoom) PICTURE Bildeinstellungen USER, DYNAMIC, NORMAL, MILD Manuelle Einstellung des Bildes Wählen Sie das PICTURE USER (Auto Bild) Untermenü und drücken Sie die MENU Taste. Mit den SELECT ▼▲...
-
Seite 9: Reinigung Und Instandhaltung
9. Reinigung und Instandhaltung Wurde Ihr Fahrzeug im direkten Sonnenlicht geparkt, was einen beträchtlichen Temperaturanstieg im Inneren des Fahrzeuges zur Folge hat, muß das Gerät erst abkühlen, bevor es benutzt wird. Reinigung Trennen Sie das Gerät von der Stromversorgung oder schalten Sie das Gerät ab, bevor Sie das Gerät säubern. -
Seite 10: Technische Daten
Wie CM-31AH, jedoch mit Farb-CCD-Sensor. Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich. Das Gerät ist geprüft und entspricht den gültigen Vorschriften. IMC GmbH • Carl-Zeiss-Str. 3 • 22946 Trittau Tel. 04154 - 8083-0 • Fax 04154 - 8083-20 www.camos-multimedia.de... -
Seite 11: Funksender/Empfänger-Set Für Camos-Videorückfahrsysteme
• Set bestehend aus einem Sende- und einem Empfangsmodul • drahtlose Bild- und Tonübertragung im 2,4 GHz-Band • 4 Kanäle schaltbar • einfacher Anschluß an CAMOS-Rückfahrmonitore und -Kameras • einfacher Einbau • automatische Aktivierung des Funksystems bei Einlegen des Rückwärtsganges... -
Seite 12: Einbau
Einbau Grundsätzlich muß das Sende- und das Empfangsmodul im Innenraum des Fahrzeugs montiert werden. Bringen Sie das Sendemodul so hoch wie möglich im Heck des Fahrzeugs an. Das Modul läßt sich anschrauben oder auch mit dem beiliegenden Klebe/Klettband einfach befestigen. Das Empfangsmodul sollte, falls möglich, etwa in gleicher Höhe montiert werden - z.B. -
Seite 13: Einstellen Der Funkkanäle
Verbindungen/Anschlüsse Frequenzwahlschalter Kontrolleuchte Ein/Ausschalter Empfangsmodul: Verbinden Sie den Kabelsteckverbinder des Empfangsmoduls mit dem Kamera-Steckverbinder des Monitors. Alle übrigen Anschlüsse des Monitors entnehmen Sie bitte der Bedienungs- anleitung des Videorückfahrsystems (das Kamera-Anschlußkabel entfällt). Sendemodul: Verbinden Sie den Kabelsteckverbinder des Sendemoduls mit dem Steckverbinder des Kamerakabels. -
Seite 14: Technische Daten
Technische Daten Frequenzbereich 2,4 GHz Kanäle 4 (2,414/2,432/2,450/2,468 GHz) Sendeleistung 10mW Videosystem PAL/NTSC ca.30 - 40m (im Freifeld, ohne Reichweite Hindernisse) Betriebsspannung 12 Volt DC (typ) Gewicht ca. 200g Abmessungen 95mm(L) x 75mm(B) x 39mm(H) - Verlängerungskabel (rot/schwarz) Zubehör (inklusive) - Befestigungsschrauben - 2 Sets Klebe/Klettband Laut den Bestimmungen der europäischen Richtlinie R&TTE (99/05/EG)
