Inhaltszusammenfassung für GYS EASYCUT K25

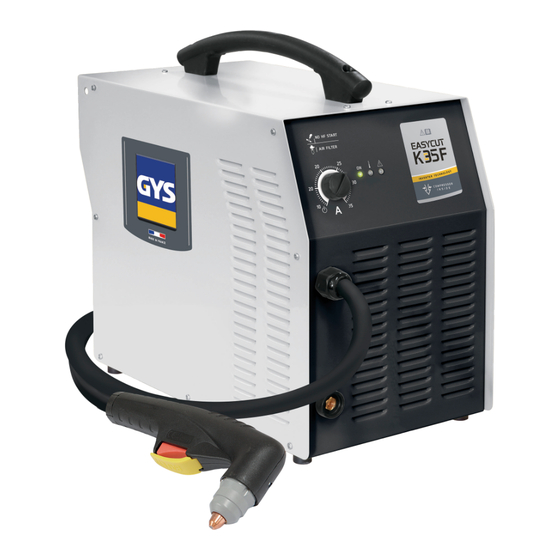

- Seite 1 MADE IN FRANCE EASYCUT K25 EASYCUT K35F 2-3 / 4-11 / 60-68 2-3 / 36-43 / 60-68 2-3 / 12-19 / 60-68 2-3 / 44-51 / 60-68 2-3 / 20-27 / 60-68 2-3 / 52-59 / 60-68 2-3 / 28-35 / 60-68 www.gys.fr...
- Seite 2 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE FIG-1 EASYCUT K25 EASYCUT K35F...
- Seite 3 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE FIG-2 EASYCUT K25 EASYCUT K35F...
-
Seite 20: Sicherheitsanweisungen
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE SICHERHEITSANWEISUNGEN ALLGEMEIN Lesen Sie vor Inbetriebnahme des Gerätes diese Anleitung sorgfältig durch. Nehmen Sie keine Arbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anlei- tung genannt werden. -
Seite 21: Brand- Und Explosionsgefahr
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE Achtung! Bei Schneidarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schneiden, auch in Form von Überzügen, von Blei, Kadmium, «kadmierte Schrauben», Zink oder Quecksilber und Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und anderen Metallen entstehen giftige Dämpfe. -
Seite 22: Hinweise Zur Prüfung Des Schweissplatzes Und Der Schweissanlage
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE • Arbeiten Sie nicht unmittelbar neben der Schneidstromquelle; setzen Sie sich nicht darauf und lehnen Sie sich nicht an; • Während des Transportes der Stromquelle nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine von einem Arzt beraten lassen. - Seite 23 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE EASYCUT K25 : • Das Gerät ist IP21 S konform, d. h: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroße Fremdkörpern mit einem Durchmesser >12,5 mm, - Geschützt gegen senkrecht fallendes Tropfwasser bei Stillstand der beweglichen Teile (z.B.
-
Seite 24: Spannungsversorgung
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE SPANNUNGSVERSORGUNG Der Plasmaschneider PLASMA EASYCUT wird mit einem 16-A-Stecker, Typ CEE7/7 geliefert (16 A sind für die meisten Anwendung ausreichend). Sie werden von einer Stromquelle 230 V +/- 15 % (50 - 60 Hz) MIT ERDUNG versorgt. Das Gerät darf nur an eine einphasige Spannungsversorgung mit verbundenem Erdungskabel angeschlossen werden. -
Seite 25: Gebrauch Des Generators
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE GEBRAUCH DES GENERATORS 1 - MASSEKLEMME AN DAS ZU SCHNEIDENDE WERKSTÜCK ANSCHLIESSEN Den richtigen elektrischen Kontakt sicherstellen und das Kabel nicht auf den Schneidpfad legen Achtung: Farbe ist für den Kontakt zwischen dem metallischen Werkstück und der Masseklemme hinderlich und deshalb zu entfernen. -
Seite 26: Manuelles Schneiden An Der Kante Des Werkstücks
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE MANUELLES SCHNEIDEN AN DER KANTE DES WERKSTÜCKS Masseklemme am Werkstück befestigen, Brennerdüse senkrecht (90°) zur Werks- tückkante halten. Zur Zündung des Lichtbogens drücken Sie den Brennertaster, bis das Werkstück vollständig durchtrennt ist. -
Seite 27: Fehlersuche
EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE INSPEKTION DER VERSCHLEISSTEILE (MONTAGE UND DEMONTAGE, SIEHE S. 25) Ersatz- Aktionen Lösungen teile Düsenhalter austauschen, wenn diese sehr beschädigt Oberfläche auf Beschädigungen oder Abnutzungen überprüfen. zu sein scheint (Verbrennungsspuren). - Seite 60 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO EASYCUT K25...
- Seite 61 Self de sortie / Output self / Ausgangsdrossel / Self de salida / Выходной дроссель / Uitgangssmoorspoel / Self di uscita 63690 Plastron Easycut K25 / Easycut K25 faceplate / Easycut K25 Planscheibe / Placa frontal Easycut K25 / лицевая панель 75760 Easycut K25 / Easycut K 25 voorpaneel / Mascherina Easycut K25 Prise texas femelle / Texas socket / texanische Steckdose / enchufe de texas / техасская...
- Seite 62 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE EASYCUT K35F...
- Seite 63 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE MADE IN FRANCE EASYCUT K35F Bouton potentiomètre / Potentiometer Button/ Potentiometer/ Potentiometro/ Потенциометр регулировки тока / 73009 Draaiknop / Tasto potenziometro Poignée / handle / griff / puño / Рукоятка / Hendel / Impugnatura 56014 Grille / Protective screen / Ventilator- Grill / rejilla / Решетка...
- Seite 65 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE EASYCUT K35F...
- Seite 66 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE SPÉCIFICATIONS TECHNIQUES / TECHNICAL SPECIFICATIONS / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ / TECHNISCHE GEGEVENS / SPECIFICHE TECNICHE PLASMA EASYCUT EASYCUT K25 EASYCUT K35F Primaire / Primary / Primär / Primario / Первичка / Primaire / Primario Tension d’alimentation / Power supply voltage / Stromversorgung / Tensione di alimentazione / Напряжение...
- Seite 67 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / СИМВОЛЫ / PICTOGRAMMEN / ICONA - Attention ! Lire le manuel d’instruction avant utilisation. - Внимание! Прочтите инструкцию перед использованием. - Caution ! Read the user manual.
- Seite 68 EASYCUT K25 / EASYCUT K35F MADE IN FRANCE EN60974-1 - L’appareil respecte la norme EN60974-1 et EN60971-10 appareil de classe A. - The device is compliant with standard EN60974-1 and EN60971-10 class A - Аппарат соответствует нормам EN60974-1 и EN60971-10 аппарат класса A.
