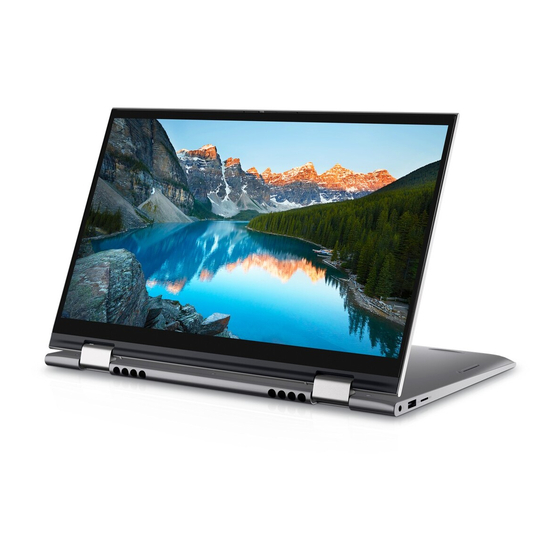

Dell Inspiron 7415 2-in-1 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Inspiron 7415 2-in-1
  6. Servicehandbuch
Dell Inspiron 7415 2-in-1 Servicehandbuch

Dell Inspiron 7415 2-in-1 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Inspiron 7415 2-in-1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inspiron 7415 2-in-1
Service-Handbuch
Vorschriftenmodell: P147G
Vorschriftentyp: P147G001
März 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Inspiron 7415 2-in-1

Inhaltszusammenfassung für Dell Inspiron 7415 2-in-1

  • Seite 1 Inspiron 7415 2-in-1 Service-Handbuch Vorschriftenmodell: P147G Vorschriftentyp: P147G001 März 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3 Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Entfernen und Einbauen von Komponenten.................9 Empfohlene Werkzeuge................................9 Schraubenliste..................................9 Hauptkomponenten des Inspiron 7415 2-in-1........................10 Bodenabdeckung.................................. 11 Entfernen der Bodenabdeckung........................... 11 Anbringen der Bodenabdeckung..........................13 Akku....................................... 14 Vorsichtshinweise zu Lithium-Ionen-Batterien......................14...
  • Seite 4 Löschen von CMOS-Einstellungen..........................65 Löschen von BIOS- (System-Setup) und Systemkennwörtern................65 Kapitel 5: Fehlerbehebung......................66 SupportAssist-Diagnose..............................66 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers....66 Systemdiagnoseanzeigen..............................66 Integrierter Selbsttest (Built-In Self-Test, BIST)......................67 Wiederherstellen des Betriebssystems..........................68 Aktualisieren des BIOS................................68 Aktualisieren des BIOS (USB-Stick)..........................

  • Seite 5: Arbeiten An Komponenten Im Inneren Des Computers

    Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell Arbeiten an Komponenten im Inneren des Computers...

  • Seite 6: Erklärung Zur Strahlungsexposition

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 7: Komponenten Eines Esd-Service-Kits

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Arbeiten an Komponenten im Inneren des Computers...

  • Seite 8: Transport Empfindlicher Komponenten

    Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. Transport empfindlicher Komponenten Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren. Hebevorrichtung Beachten Sie die folgenden Richtlinien beim Heben von schweren Geräten:...

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...
  • Seite 10 Betriebsschalter Handballenstützen- und M1.6X2 mit optionalem Tastaturbaugruppe Fingerabdruckleser USB-Typ-C-Halterung Handballenstützen- und M2.5x4.5 Tastaturbaugruppe Systemplatine Handballenstützen- und M2x1.8 Tastaturbaugruppe Hauptkomponenten des Inspiron 7415 2-in-1 Die folgende Abbildung zeigt die Hauptkomponenten des Inspiron 7415 2-in-1. 1. Bodenabdeckung Entfernen und Einbauen von Komponenten...

  • Seite 11: Bodenabdeckung

    20. Wireless-Karte 21. Lüfter ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Bodenabdeckung...
  • Seite 12 Entfernen und Einbauen von Komponenten...

  • Seite 13: Anbringen Der Bodenabdeckung

    Schritte 1. Entfernen Sie die vier Schrauben (M2x4), mit denen die Bodenabdeckung an der Handauflagen-Tastatur-Baugruppe befestigt ist. 2. Lösen Sie die drei unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. ANMERKUNG: Wenn Sie die drei unverlierbaren Schrauben lösen, öffnet sich die Bodenabdeckung, wodurch ein Spalt zwischen der Bodenabdeckung und der Handballenstützenbaugruppe entsteht.
  • Seite 14 Schritte 1. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten. 2. Bringen Sie die vier Schrauben (M2x4) wieder an, mit denen die Bodenabdeckung an der Handauflagen-Tastatur-Baugruppe befestigt wird.

  • Seite 15: Entfernen Der 3-Zellen- Oder 4-Zellen-Batterie

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 16: Einbauen Der 3-Zellen- Oder 4-Zellen-Batterie

    3. Entfernen Sie die drei Schrauben (M2x3), mit denen die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 4. Heben Sie die Batterie von der Handballenstützen-Tastatur-Baugruppe. Entfernen des 4-Zellen-Akkus Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 17: Einsetzen Des 4-Zellen-Akkus

    Schritte 1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Verbinden Sie das Batteriekabel mit der Hauptplatine. 4.

  • Seite 18: Entfernen Der Knopfzellenbatterie

    Schritte 1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die fünf Schrauben (M2x3) wieder an, mit denen der Akku an der Handauflagen-Tastatur-Baugruppe befestigt wird. 3. Verbinden Sie das Batteriekabel mit der Hauptplatine. 4.

  • Seite 19: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Lösen Sie die Knopfzellenbatterie von der E/A-Platine. 2. Lösen Sie die Knopfzellenbatterie aus dem Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 20: Entfernen Des Speichermoduls

    Schritte 1. Befestigen Sie die Knopfzellenbatterie im Steckplatz auf der Handballenstützen-Tastatur-Baugruppe. 2. Verbinden Sie das Kabel der Knopfzellenbatterie mit der E/A-Platine. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 21: Einsetzen Des Speichermoduls

    Schritte 1. Heben Sie die Klappe an, um auf das Speichermodul zugreifen zu können. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die Schritte 2 bis 3, um weitere im Computer installierte Speichermodule zu entfernen.
  • Seite 22 Schritte 1. Öffnen Sie die Klappe, um auf den Speichermodulsteckplatz zugreifen zu können. 2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 3. Schieben Sie das Speichermodul schräg in den Speichermodulsteckplatz, bis es fest sitzt. 4. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

  • Seite 23: Entfernen Der Wireless-Karte

    Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 24: Einbauen Der Wireless-Karte

    5. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Einbauen. Schritte 1.

  • Seite 25: Entfernen Des M.2-2280-Solid-State-Laufwerks

    Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main (Hauptkabel) Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein.

  • Seite 26: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Schritte 1. Ziehen Sie das Klebeband ab, mit dem das Antennenkabel am SSD-Laufwerk befestigt ist. 2. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz. Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 27 Die folgende Abbildung zeigt die Position des M.2.-2280-Solid-State-Laufwerks und stellt das Installationsverfahren bildlich dar. ANMERKUNG: Führen Sie die Schritte 1 bis 4 aus, wenn Sie das M.2 2230-Solid-State-Laufwerk durch ein M.2 2280-Solid-State- Laufwerk ersetzen. Entfernen und Einbauen von Komponenten...
  • Seite 28 Schritte 1. Entfernen Sie die Schraube (M1.6x2.5), mit der die SSD-Laufwerkshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Drehen Sie die SSD-Laufwerkshalterung in einem Winkel von 180 Grad. 3. Setzen Sie die SSD-Laufwerkshalterung in den anderen SSD-Laufwerkssteckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.

  • Seite 29: Einbauen Des M.2-2230-Solid-State-Laufwerks

    Schritte 1. Ziehen Sie das Klebeband ab, mit dem das Antennenkabel am SSD-Laufwerk befestigt ist. 2. Heben Sie die SSD-Kühlhalterung aus der Handballenstützen- und Tastaturbaugruppe heraus. 3. Drehen Sie die Schraube (M2x3) heraus, mit der das SSD-Laufwerk an der SSD-Laufwerkshalterung befestigt ist. 4.
  • Seite 30 Die folgende Abbildung zeigt die Position des M.2.-2230-Solid-State-Laufwerks und stellt das Installationsverfahren bildlich dar. ANMERKUNG: Führen Sie die Schritte 1 bis 4 aus, wenn Sie das M.2 2230-Solid-State-Laufwerk durch ein M.2 2280-Solid-State- Laufwerk ersetzen. Entfernen und Einbauen von Komponenten...

  • Seite 31: Entfernen Der Lautsprecher

    Schritte 1. Entfernen Sie die Schraube (M1.6x2.5), mit der die SSD-Laufwerkshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Drehen Sie die SSD-Laufwerkshalterung in einem Winkel von 180 Grad. 3. Setzen Sie die SSD-Laufwerkshalterung in den anderen SSD-Laufwerkssteckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.

  • Seite 32: Einbauen Der Lautsprecher

    Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Entfernen Sie das Klebeband, mit dem das Lautsprecherkabel an der Handballenstützen-Tastatur-Baugruppe befestigt ist. 3. Notieren Sie sich die Kabelführung des Lautsprechers und entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

  • Seite 33: Entfernen Des Kühlkörpers

    Kühlkörper Entfernen des Kühlkörpers Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

  • Seite 34: Einsetzen Des Kühlkörpers

    Schritte 1. Lösen Sie nacheinander (umgekehrt zu der auf dem Kühlkörper angegebenen Reihenfolge) die vier bzw. sieben unverlierbaren Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 35 Schritte 1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die vier bzw. sieben unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. Nächste Schritte 1.

  • Seite 36: Entfernen Der Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
  • Seite 37 Entfernen und Einbauen von Komponenten...

  • Seite 38: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel von der Systemplatine. 3. Entfernen Sie das Bildschirmkabel aus der Kabelführung auf der Handballenstützen- und Tastaturbaugruppe. 4.
  • Seite 39 Entfernen und Einbauen von Komponenten...

  • Seite 40: Entfernen Des Touchpads

    Schritte 1. Schieben Sie die Bildschirmbaugruppe schräg in die Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die vier Schrauben (M2.5x3.5) wieder an, mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt werden. 3. Führen Sie das Bildschirmkabel durch die Kabelführung auf der Handballenstützen- und Tastaturbaugruppe. 4.

  • Seite 41: Installieren Des Touchpads

    4. Legen Sie das Touchpad-Kabel auf eine saubere Oberfläche. 5. Öffnen Sie die durchsichtige Klappe und entfernen Sie die zwei Schrauben (M2x1.8), mit denen das Touchpad an der Handauflagen- Tastatur-Baugruppe befestigt ist. 6. Schieben Sie das Touchpad aus der Handballenstützen- und Tastaturbaugruppe und heben Sie es heraus. Installieren des Touchpads Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 42: Entfernen Des Lüfters

    3. Schieben Sie das Touchpad-Kabel in den Anschluss auf dem Touchpad und der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu sichern. 4. Platzieren Sie die Touchpadhalterung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 5. Bringen Sie die drei Schrauben (M1.6x2) wieder an, mit denen die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

  • Seite 43: Einbauen Des Lüfters

    Schritte 1. Trennen Sie das Lüfterkabel von der Systemplatine. 2. Entfernen Sie die zwei Schrauben (M2x3), mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie den Lüfter aus der Handballenstützen- und Tastaturbaugruppe. Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 44: Entfernen Der E/A-Platine

    Schritte 1. Platzieren Sie den Lüfter mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. 2. Entfernen Sie die zwei Schrauben (M2x3), mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Verbinden Sie das Lüfterkabel mit der Systemplatine. Nächste Schritte 1.

  • Seite 45: Einbauen Der E/A-Platine

    Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x3.5), mit denen das rechte Bildschirmscharnier an der E/A-Platine und der Handballenstützen-Tastatur-Baugruppe befestigt ist. 2. Öffnen Sie das rechte Bildschirmscharnier in einem Winkel von 90 Grad. 3. Entfernen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der E/A-Platine befestigt ist. 4.
  • Seite 46 Schritte 1. Platzieren Sie die E/A-Platine in den Steckplätzen auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrung auf der E/A-Platine an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der E/A-Platine an der Handballenstützen- und Tastaturbaugruppe wieder an. 4.

  • Seite 47: Betriebsschalter Mit Optionalem Fingerabdruckleser

    Betriebsschalter mit optionalem Fingerabdruckleser Entfernen des Netzschalters mit optionalem Fingerabdruckleser Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Lüfter. 4. Entfernen Sie die Bildschirmbaugruppe. 5.

  • Seite 48: Systemplatine

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Netzschalters mit optionalem Fingerabdruckleser und stellt das Verfahren zum Entfernen bildlich dar. Das Kabel des Fingerabdrucklesers ist optional und nur auf Computern verfügbar, die mit der Fingerabdruckleser-Konfiguration ausgeliefert werden. Schritte 1.
  • Seite 49 7. Entfernen Sie den Kühlkörper. 8. Entfernen Sie den Lüfter. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Abbildung 1. Systemplatinenanschlüsse 1. Bildschirmkabel 2. Netzadapteranschlusskabel (optional) 3. Halterung des USB-Typ-C-Ports 4. Kabel der Tastaturhintergrundbeleuchtung 5. Tastaturkabel 6.
  • Seite 50 Entfernen und Einbauen von Komponenten...

  • Seite 51: Einbauen Der Systemplatine

    Schritte 1. Lösen Sie das Klebeband, mit dem die USB-Typ-C-Porthalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die Antennenkabel aus der Kabelführung auf der Systemplatine. 3. Entfernen Sie die zwei Schrauben (M2.5x3.5), mit denen das linke Bildschirmscharnier an der Systemplatine und der Handballenstützen-Tastatur-Baugruppe befestigt ist.
  • Seite 52 Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Abbildung 2. Systemplatinenanschlüsse 1. Bildschirmkabel 2. Netzadapteranschlusskabel (optional) 3. Halterung des USB-Typ-C-Ports 4. Kabel der Tastaturhintergrundbeleuchtung 5. Tastaturkabel 6. Touchpad-Kabel 7. Lautsprecherkabel 8. Kabel der I/O-Platine Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 53 Entfernen und Einbauen von Komponenten...
  • Seite 54 Schritte 1. Richten Sie die Systemplatine aus und setzen Sie sie auf die Handballenstützen-Tastatur-Baugruppe. 2. Bringen Sie die zwei Schrauben (M2x1.8) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder 3. Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an und schließen Sie die Verriegelung, um das Kabel zu befestigen.

  • Seite 55: Entfernen Der Handballenstützen- Und Tastaturbaugruppe

    2. Bauen Sie den Kühlkörper ein. 3. Bauen Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk ein (je nach Modell). 4. Bauen Sie die Wireless-Karte ein. 5. Installieren Sie die Speichermodule. 6. Bauen Sie die Batterie ein. 7. Bringen Sie die Bodenabdeckung 8.

  • Seite 56: Einbauen Der Handballenstützen-Tastatur-Baugruppe

    Schritte Nachdem Sie die Schritte im Abschnitt „Voraussetzungen“ durchgeführt haben, verbleibt lediglich die Handballenstützen- und Tastaturbaugruppe. Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Handballenstützen-Tastatur-Baugruppe und stellt das Installationsverfahren bildlich dar.
  • Seite 57 Schritte Legen Sie die Handballenstützen- und Tastaturbaugruppe auf eine saubere, ebene Fläche. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie die Bildschirmbaugruppe ein. 3. Installieren Sie den Netzschalter mit optionalem Fingerabdruckleser. 4. Bauen Sie das Touchpad ein. 5.

  • Seite 58: Wireless- Und Bluetooth-Treiber

    Gerätetreiber Videotreiber Prüfen Sie im Geräte-Manager, ob der Videotreiber installiert ist. Installieren Sie das Videotreiber-Update von www.dell.com/support. Wireless- und Bluetooth-Treiber Prüfen Sie im Geräte-Manager, ob der Netzwerkkartentreiber installiert ist. Installieren Sie die Treiber-Updates von www.dell.com/support. Prüfen Sie im Geräte-Manager, ob der Bluetooth-Treiber installiert ist.

  • Seite 59: System-Setup

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: System-Setup...

  • Seite 60: Einmaliges Startmenü

    ● Das System-Setup mit der F2-Taste aufrufen ● Einmalig auf das Startmenü durch Drücken der F12-Taste zugreifen. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ●...
  • Seite 61 Tabelle 3. Optionen der System-Einstellungen – Hauptmenü Main First HDD Zeigt den Typ des installierten Festplattenlaufwerks an. M.2 PCIe SSD Zeigt die Geräteinformationen zur M.2-PCIe-SSD im Computer AC Adapter Type Zeigt den Typ des installierten Netzadapters an. System Memory Zeigt die Größe des installierten Arbeitsspeichers an. Memory Speed Zeigt die Speichergeschwindigkeit an.
  • Seite 62 Eingreifen des Nutzers. Standardeinstellung: Disabled. SupportAssist System Resolution (SupportAssist-Systemproblemlösung) Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell BS- Wiederherstellungstools. Standardwert: 2 SupportAssist OS Recovery Aktiviert oder deaktiviert den Startablauf des Tools SupportAssist OS Recovery beim Eintreten bestimmter Systemfehler.

  • Seite 63: System- Und Setup-Kennwort

    Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete. Standardeinstellung: Enabled. Sicherer Start Aktiviert oder deaktiviert die Konfiguration der Plattformfunktionen auf Dell Clientsystemen mit WSMT-fähigem BIOS. Standardeinstellung: Enabled. Tabelle 6. Optionen der System-Einstellungen — Menü „Hochfahren“ Boot (Starten) File Browser Add Boot Option Ermöglicht das Hinzufügen von Startoptionen.

  • Seite 64: Zuweisen Eines System-Setup-Kennworts

    Tabelle 8. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen.

  • Seite 65: Löschen Von Cmos-Einstellungen

    Installieren der Bodenabdeckung. 5. Schalten Sie den Computer ein. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für...
  • Seite 66 Suchen Sie die Service-Tag-Nummer oder den Express- Service-Code Ihres Dell Computers. Ihr Dell Computer wird eindeutig durch eine Service-Tag-Nummer oder einen Express-Service-Code identifiziert. Um die relevanten Supportressourcen für Ihren Dell Computer anzuzeigen, empfehlen wir die Eingabe der Service-Tag-Nummer oder des Express- Servicecodes unter www.dell.com/support.

  • Seite 67: Integrierter Selbsttest (Built-In Self-Test, Bist)

    Tabelle 9. LED-Codes Diagnoseanzeigecodes Problembeschreibung Prozessorfehler Systemplatine: BIOS- oder ROM-Fehler (Read-Only Memory) Kein Arbeitsspeicher oder ROM (Read-Only Memory) erkannt Arbeitsspeicher- oder ROM-Fehler (Read-Only Memory) Unzulässiger Speicher installiert Systemplatinen- oder Chipsatzfehler Anzeigefehler Anzeigefehler: Erkennung eines Fehlers bei der Stromschiene durch den EC Fehler der Knopfzellenbatterie PCI-, Grafikkarten-, Chipfehler Recovery Image nicht gefunden...

  • Seite 68: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 69: Sicherungsmedien Und Wiederherstellungsoptionen

    4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu.
  • Seite 70 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel SLN85632 unter www.dell.com/support. Fehlerbehebung...

  • Seite 71: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
