Aansluiten

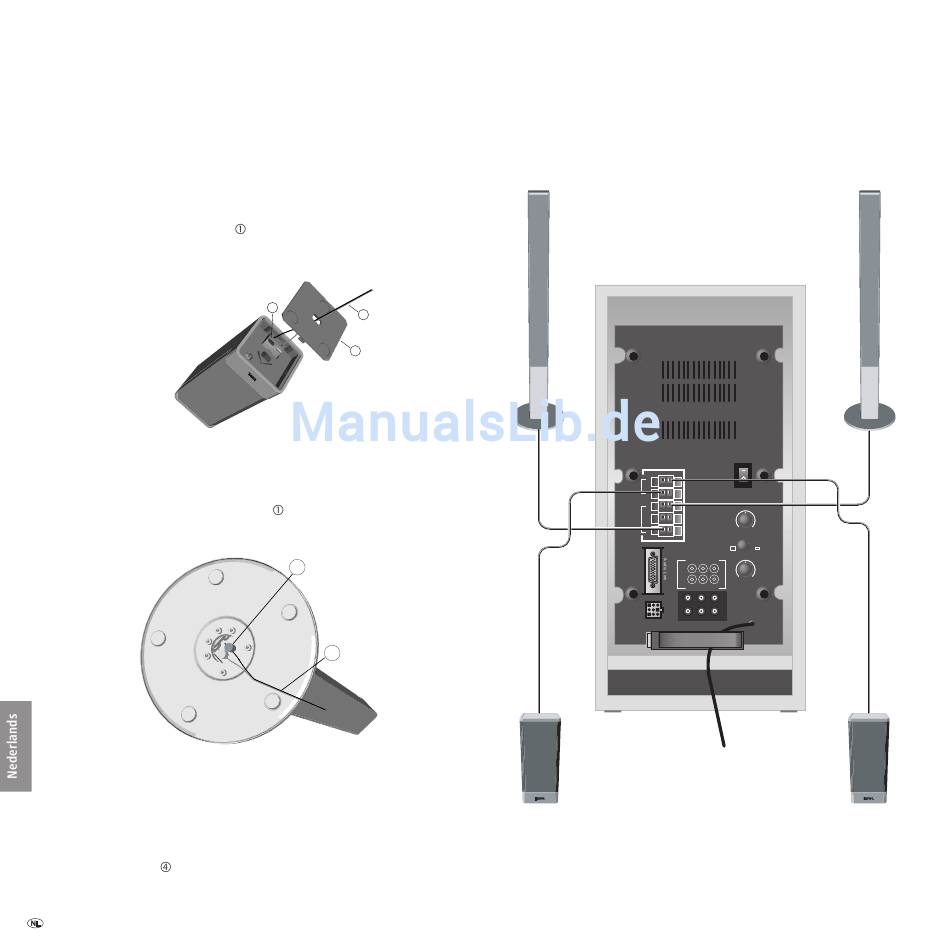

De luidsprekers op de subwoofer aansluiten
Satellietluidspreker
Steek de luidsprekerkabel door het gat in de bijgeleverde luidsprekerafdek-
king (A). Eén van beide draden van de luidsprekerkabel (C) werd gemarkeerd
met een zwart lijntje. Verbind deze zwart gemarkeerde draden met de zwarte
klemdraadhouder van de subwoofer
en de zwarte klemdraadhouder van de satellietluidspreker. De niet gemarkeerde
draden verbindt u met de rode klemdraadhouders. Druk de afdekking (A)
opnieuw op de satellietluidspreker.
Satellietluid-
spreker
Staande luidspreker
Leg de staande luidspreker voorzichtig op een zachte ondergrond. Draai de
beide schroefklemmen (B) naar links tot de openingen van de klemmen zicht-
baar zijn. Verbind de zwart gemarkeerde draad van de luidsprekerkabel met de
zwarte klemdraadhouder van de subwoofer
rechts) en de zwarte klemdraadhouder (B) van de luidspreker. De niet gemar-
keerde draden verbindt u met de rode klemdraadhouders.
Staande
luidspreker
Telkens één van beide draden van de luidsprekerkabel (C) werd gemarkeerd met
een zwart lijntje. Stel de luidsprekers op zoals beschreven op pagina 56-57 of
monteer de satellietluidspreker met de wandhouder of op de optionele staan-
der, zoals beschreven in de bijgeleverde montagehandleiding.
Alle kabels vastzetten in de houder
Open de kabelhouder
onderaan op de subwoofer, breng alle kabels erin aan
en sluit de houder opnieuw. Op die manier worden de kabels vastgezet.
- 60
(aansluitschema zie afbeelding rechts)
B
C
A
(aansluitschema zie afbeelding
B
C
De subwoofer op het stroomnet aansluiten
Steek de netstekker van de subwoofer in een stopcontact van 230 V AC.
Front
links
Subwoofer
Power OUT
R
Surr.
L
R
Front
C
L
System connector
Surround
links
Front
rechts
ON
OFF
Bass Intensity
Min.
Max.
Phase
0
180
Line IN
Crossover Frequency
Right
Subw. Left
Surr.
50
250.
Front
Right Center Left
230V~50/60Hz
Surround
rechts
