Collegamento
Collegamento degli altoparlanti al subwoofer
Altoparlanti satellitari
Far passare il cavo dell'altoparlante attraverso il foro della copertura altoparlan-
te in dotazione (A). Uno dei due fi li del cavo dell'altoparlante (C) è marcato in
nero. Collegare l'anima segnata con il nero rispettivamente al morsetto nero del
subwoofer

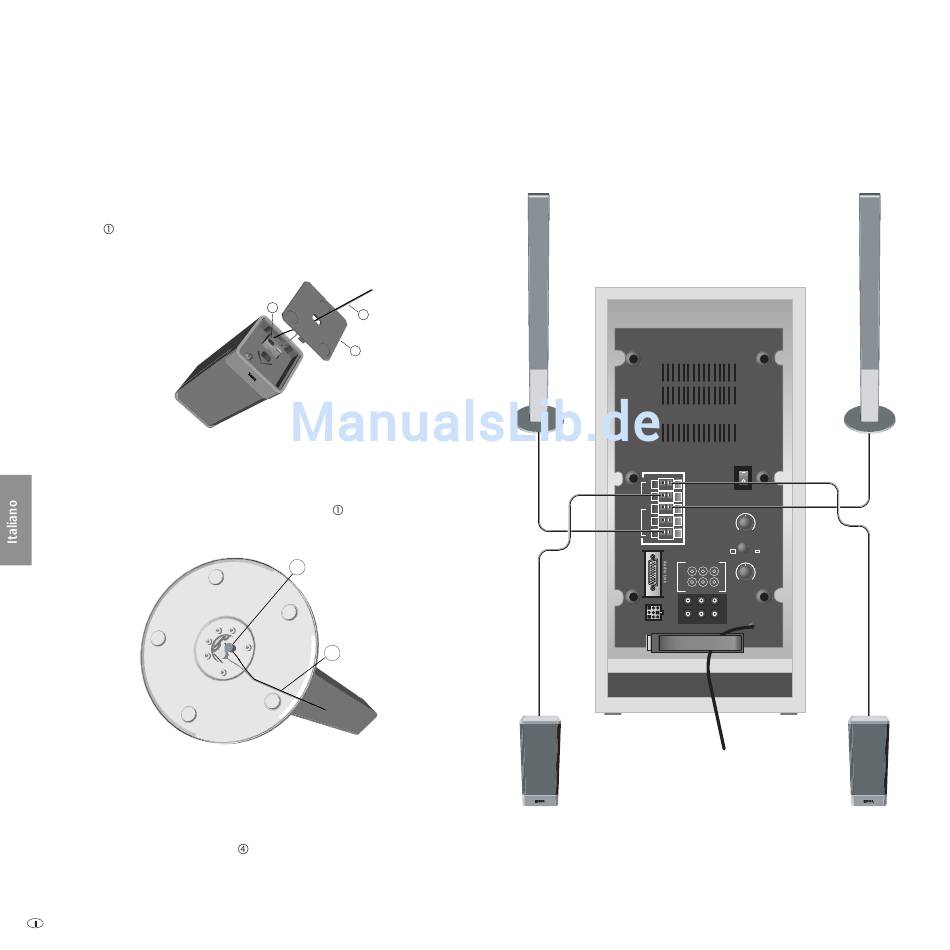

(Lo schema di collegamento è illustrato nella fi gura a destra) ed al
morsetto nero (B) dell'altoparlante. Le anime non segnate vanno collegate con i
morsetti rossi. Riapplicare la copertura (A) sull'altoparlante satellitare.
Altoparlanti
satellitari
Altoparlanti con supporto
Posare attentamente l'altoparlante con supporto su una base morbida. Far
girare i morsetti a vite (B) in senso antiorario, fi no a quando non saranno visibili
le aperture dei morsetti. Collegare il fi lo del cavo dell'altoparlante marcato
in nero rispettivamente al morsetto nero del subwoofer
collegamento vedere la fi gura a destra) e al morsetto nero (B) dell'altoparlante.
Le anime non segnate vanno collegate con i morsetti rossi
Altopar-
lanti con
supporto
Installare gli altoparlanti come illustrato alle pagg. 36-37 o montare l'altopar-
lante satellitare alla parete con l'apposito supporto o sullo stand opzionale,
come descritto nelle istruzioni di montaggio allegate.
Fissaggio di tutti i cavi nel serracavo
Aprire il serracavo sotto il subwoofer
vo. Così facendo tutti i cavi risultano fi ssati.
- 40
B
C
A
(per lo schema di
B
C
, inserire tutti i cavi e chiudere il serraca-
Collegamento del subwoofer alla rete elettrica
Inserire la spina di alimentazione del subwoofer in una presa elettrica di 230 V CA.
Frontale
a sinistra
Subwoofer
Power OUT
R
Surr.
L
R
Front
C
L
System connector
Surround
a sinistra
Frontale
a destra
ON
OFF
Bass Intensity
Min.
Max.
Phase
0
180
Line IN
Crossover Frequency
Right
Subw. Left
Surr.
Front
50
250.
Right Center Left
230V~50/60Hz
Surround
a destra
