Le raccordement

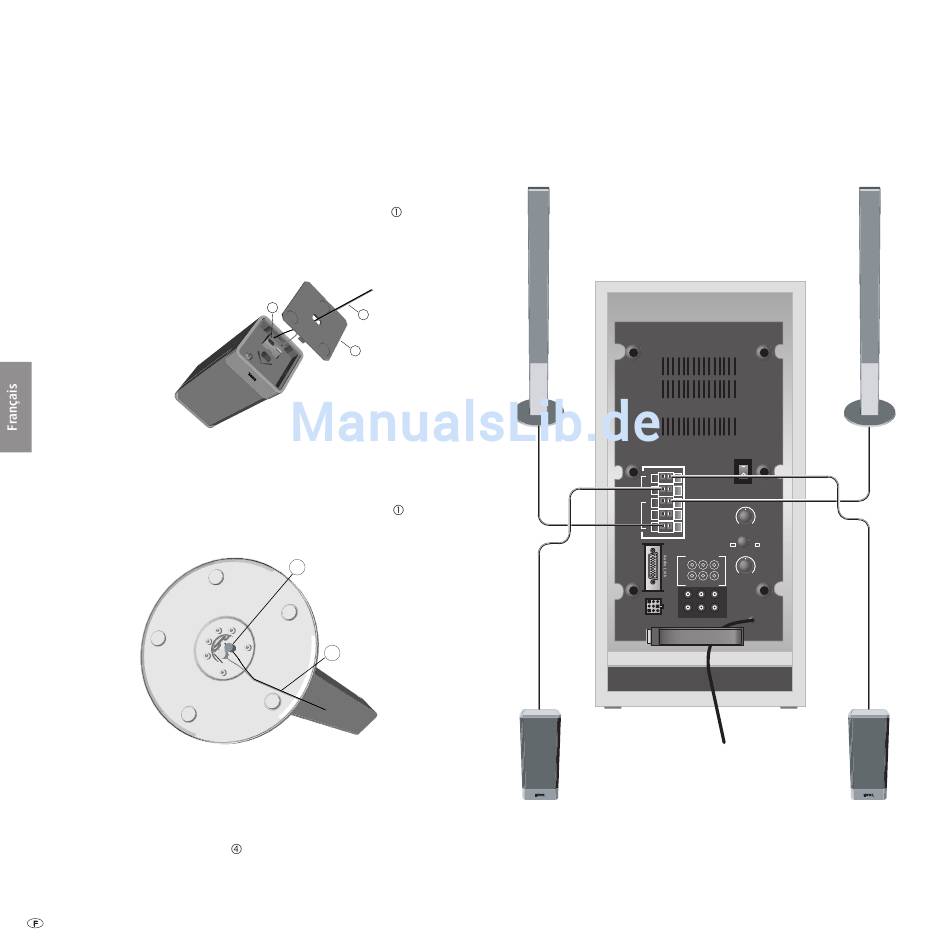

Raccorder les haut-parleurs au subwoofer

Haut-parleur Satellite
Introduisez le câble du haut-parleur dans le trou du couvercle du haut-parleur
ci-joint (A). L'un des deux brins du câble du haut-parleur (C) porte une marque
noire. Reliez ce brin marqué de noir à la borne noire du subwoofer
schéma de raccordement, cf. l'illustration à droite) ainsi qu'à la borne noire (B)
du haut-parleur. Reliez les conducteurs ne portant aucun marquage aux bornes
rouges. Enfoncez de nouveau le couvercle (A) sur le haut-parleur satellite.
Haut-parleur
Satellite
Haut-parleur Stand
Déposez le haut-parleur Stand avec précaution sur un support rembourré. Dé-
vissez les deux vis de bornes (B) dans le sens inverse des aiguilles d'une montre
jusqu'à ce que les ouvertures des bornes soient visibles. Reliez le brin marqué en
noir du haut-parleur respectivement à la borne noire du subwoofer
de raccordement, voir illustration à droite) et à la borne noire (B) du haut-
parleur. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.
Haut-parleur
Stand
Placez les haut-parleurs comme indiqué aux pages 26 à 27 ou bien montez le
haut-parleur Satellite au mur avec le support mural ou bien sur le Stand livré en
option, comme décrit dans la notice de montage jointe.
Assurer tous les câbles dans le support
Ouvrez la bride de fi xation de câble
tous les câbles et refermez-la. Tous les câbles sont ainsi fi xés.
- 30
(Pour le
B
C
A
(schéma
B
C
située en bas du subwoofer, passez-y
Raccorder le subwoofer au réseau
Branchez la fi che de réseau du subwoofer sur une prise 230 V courant alternatif.
Avant
gauche
Subwoofer
Power OUT
R
Surr.
L
R
Front C
L
System connector
Surround
gauche
Avant
droit
ON
OFF
Bass Intensity
Min. Max.
Phase
0 180
Line IN
Crossover Frequency
Right Subw. Left
Surr.
Front 50 250.
Right Center Left
230V~50/60Hz
Surround
droit
