Le raccordement

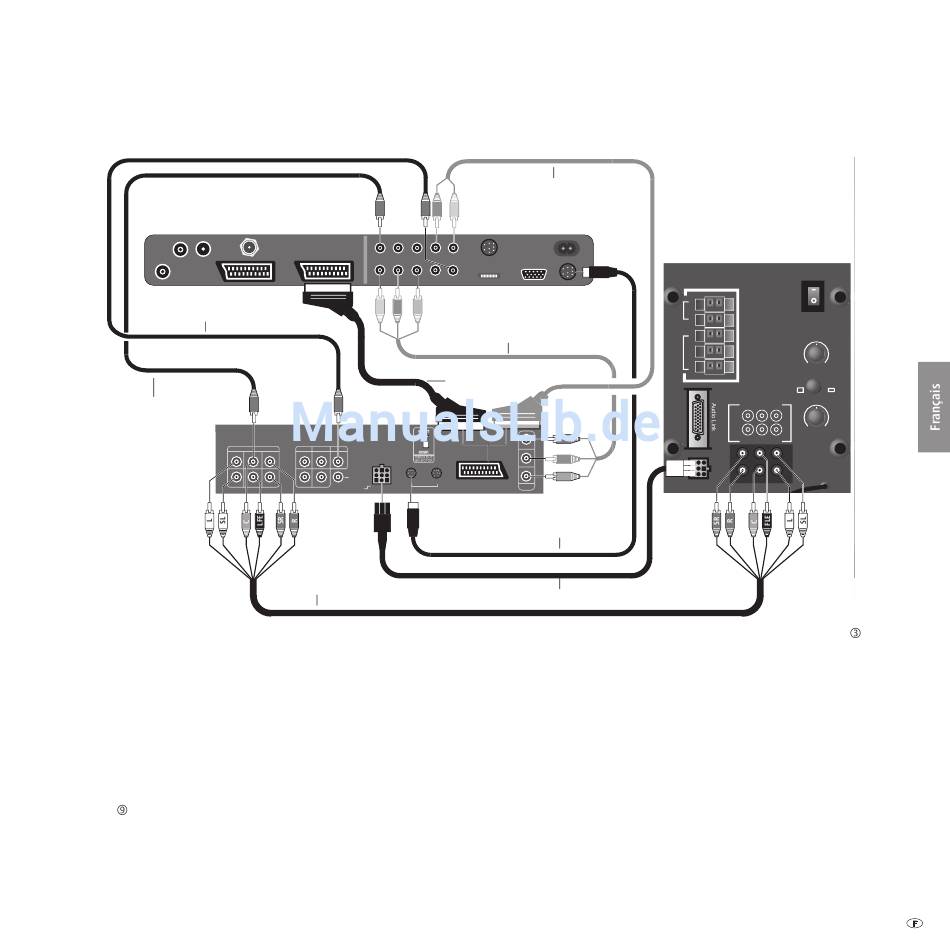

Câblage Téléviseur Flat – Auro – Individual Sound de Loewe (L2650)
Loewe Flat-TV
Son numérique TV -> Auro
Loewe
Nécessaire lorsque le
Auro
téléviseur est utilisé
comme haut-parleur
central
Réalisez les liaisons câblées comme représenté ci-dessus:
• Raccordez Auro à la prise AV2 du téléviseur Flat de Loewe. Branchez Auro à la
prise AV2 du téléviseur plat Loewe. Utilisez impérativement un câble Euro-AV
par lequel sont reliés tous les contacts.
• Afi n d'obtenir une meilleure qualité d'image, utilisez un câble jack à 3 pôles
(disponible dans le commerce) et raccordez-le à la prise « COMPONENT
VIDEO OUT » de l'Auro et à la prise « SD/HD-COMPONENT IN » du téléviseur.
Placez le commutateur « VIDEO OUT SELECTOR » sur la face arrière de l'Auro
sur la position « COMP. ».
• Reliez via le câble jack six pôles (disponible dans les magasins spécialisés)
le groupe de prises jack « PRE-OUT » de l'Auro avec le groupe de prises jack
« Line-IN » du subwoofer. Branchez les prises comme suit :
- prise Auro « Preout C » avec prise subwoofer « Line IN Center » ;
- prise Auro « Preout LFE » avec prise subwoofer « Line IN Subw. » ;
- prise Auro « Preout L » avec prise subwoofer « Line IN Front Left » ;
- prise Auro « Preout R » avec prise subwoofer « Line IN Front Right » ;
- prise Auro « Preout SL » avec prise subwoofer « Line IN Surr. Left » ;
- prise Auro « Preout SR » avec prise subwoofer « Line IN Surr. Right ».
AV2-SCART
CENTER
COMPONENT IN
PREOUT AUX OUT AUX 2
AUX1 IN
L C R L L
DIGITAL
IN
DIGITAL
OUT
SL LFE SR R R
12V / 15mA
Prise jack 6 pôles
Câble audio Cinch -> Péritel
(disponible dans les commerces
spécialisés)
AUDIO OUT L/R
DIGITAL OUT
SERVICE
Module vidéo
(disponible dans les commerces
spécialisés)
Câble EURO-AV
Y
TO TV
Pb
Pr
TV EXT
COMPONENT
VIDEO OUT
L-LINK
Câble L-Link
Câble à fi che conique
• Reliez avec le câble à fi che cubique la douille « System connector »
subwoofer et la douille cubique de l'Auro (le côté du câble avec protection
anticoque). Les fi ches cubiques sont assurées par un ergot dans la prise.
Lorsque vous enlevez la fi che cubique, vous devez d'abord abaisser cet ergot
avant de retirer la fi che.
• Pour utiliser le téléviseur comme haut-parleur central, raccordez à l'aide d'un
câble jack « AUDIO IN C » sur le téléviseur avec « PRE OUT C » sur le preceiver
DVD (la liaison du câble Centre « C » entre l'Auro et l'Individual Sound est
supprimée).
• Pour restituer le son du téléviseur via Auro/Individual Sound, raccordez la
sortie son numérique du téléviseur « AUDIO DIGITAL OUT » avec l'entrée «
DIGITAL IN » de l'Auro à l'aide d'un câble jack.
• Avant d'établir le raccordement L-Link, Auro et le téléviseur doivent se trouver
hors tension car sinon, ces appareil ne pourront pas se reconnaître lors de la
mise en marche.
• Câble audio jack -> SCART (disponible dans le commerce) avec utilisation du
signal de composant et du téléviseur comme « haut-parleur central ».
Loewe Individual Sound System
ON
Power OUT
R
Surr.
OFF
L
R
Bass Intensity
Front C
Min. Max.
L
Phase
0 180
Line IN
Crossover Frequency
Right Subw. Left
Surr.
Front 50 250.
Right Center Left
230V~50/60Hz
System connector
