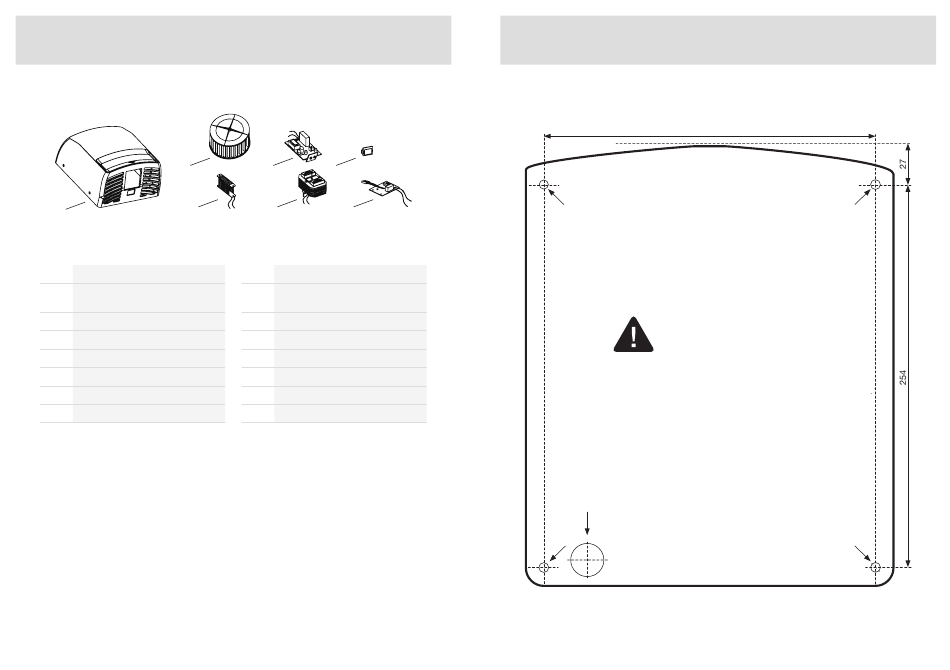

EXPLOSIONSZEICHNUNG

EXPLODED ASSEMBLY DRAWING

2
5
1
Nr. Bezeichnung
Gehäuse für AIR-WOLF Händetrockner
1
A 72 (ABS-Kunststoff weiß)
2 Ventilatorrad
3 Grundplatte
4 Infrarot-Sensor
5 Heizspirale
6 Motor
7 Elektronischer Druckschalter
12 Alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten.
All dimensions are in millimeters, error tolerances and changes without notice.
3 4
6 7
No. Designation
Cover for hand dryer AIR-WOLF A 72
1
(ABS plastic white)
2 Fan wheel
3 Base plate
4 IR sensor
5 Heating element
6 Motor
7 Electronic timer
BOHRBILD

DRILLING PATTERN

220
6
Maßstabsgetreues Bohrbild.
Eine Bohrschablone liegt dem
Händetrockner bei.
Drilling pattern true to scale.
Drilling template supplied with dryer.
Stromzufuhr
Power supply
6
Alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten.
All dimensions are in millimeters, error tolerances and changes without notice.
