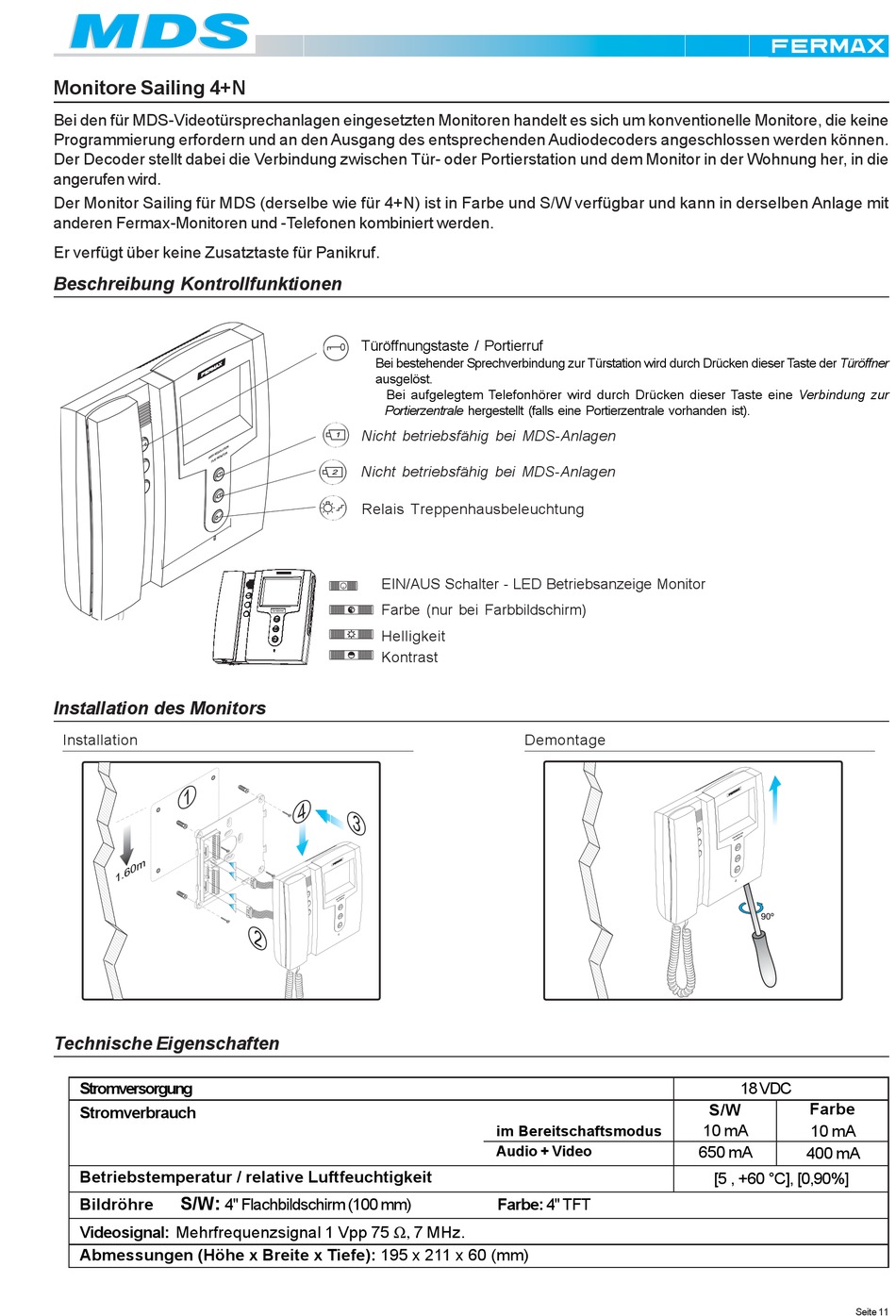

Fermax MDS DIGITAL Technisches Handbuch Seite 11

MDS
MDS
Monitore Sailing 4+N
Bei den für MDS-Videotürsprechanlagen eingesetzten Monitoren handelt es sich um konventionelle Monitore, die keine
Programmierung erfordern und an den Ausgang des entsprechenden Audiodecoders angeschlossen werden können.
Der Decoder stellt dabei die Verbindung zwischen Tür- oder Portierstation und dem Monitor in der Wohnung her, in die
angerufen wird.
Der Monitor Sailing für MDS (derselbe wie für 4+N) ist in Farbe und S/W verfügbar und kann in derselben Anlage mit
anderen Fermax-Monitoren und -Telefonen kombiniert werden.
Er verfügt über keine Zusatztaste für Panikruf.
Beschreibung Kontrollfunktionen
Installation des Monitors
Installation
Technische Eigenschaften
Stromversorgung
Stromverbrauch
Betriebstemperatur / relative Luftfeuchtigkeit
S/W:
Bildröhre
Videosignal: Mehrfrequenzsignal 1 Vpp 75 Ω, 7 MHz.
Abmessungen (Höhe x Breite x Tiefe): 195 x 211 x 60 (mm)
Türöffnungstaste / Portierruf
Bei bestehender Sprechverbindung zur Türstation wird durch Drücken dieser Taste der Türöffner
ausgelöst.
Bei aufgelegtem Telefonhörer wird durch Drücken dieser Taste eine Verbindung zur
Portierzentrale hergestellt (falls eine Portierzentrale vorhanden ist).
Nicht betriebsfähig bei MDS-Anlagen
Nicht betriebsfähig bei MDS-Anlagen
Relais Treppenhausbeleuchtung
EIN/AUS Schalter - LED Betriebsanzeige Monitor
Farbe (nur bei Farbbildschirm)
Helligkeit
Kontrast
4" Flachbildschirm (100 mm)
Demontage
im Bereitschaftsmodus
Audio + Video
Farbe: 4" TFT
18 VDC
Farbe
S/W
10 mA
10 mA
650 mA
400 mA
[5 , +60 °C], [0,90%]
