Systemkonfiguration

4 Systemkonfiguration
Die modulare Türsteuerung 2 kann in zwei verschiedenen Systemen zum Einsatz kommen.

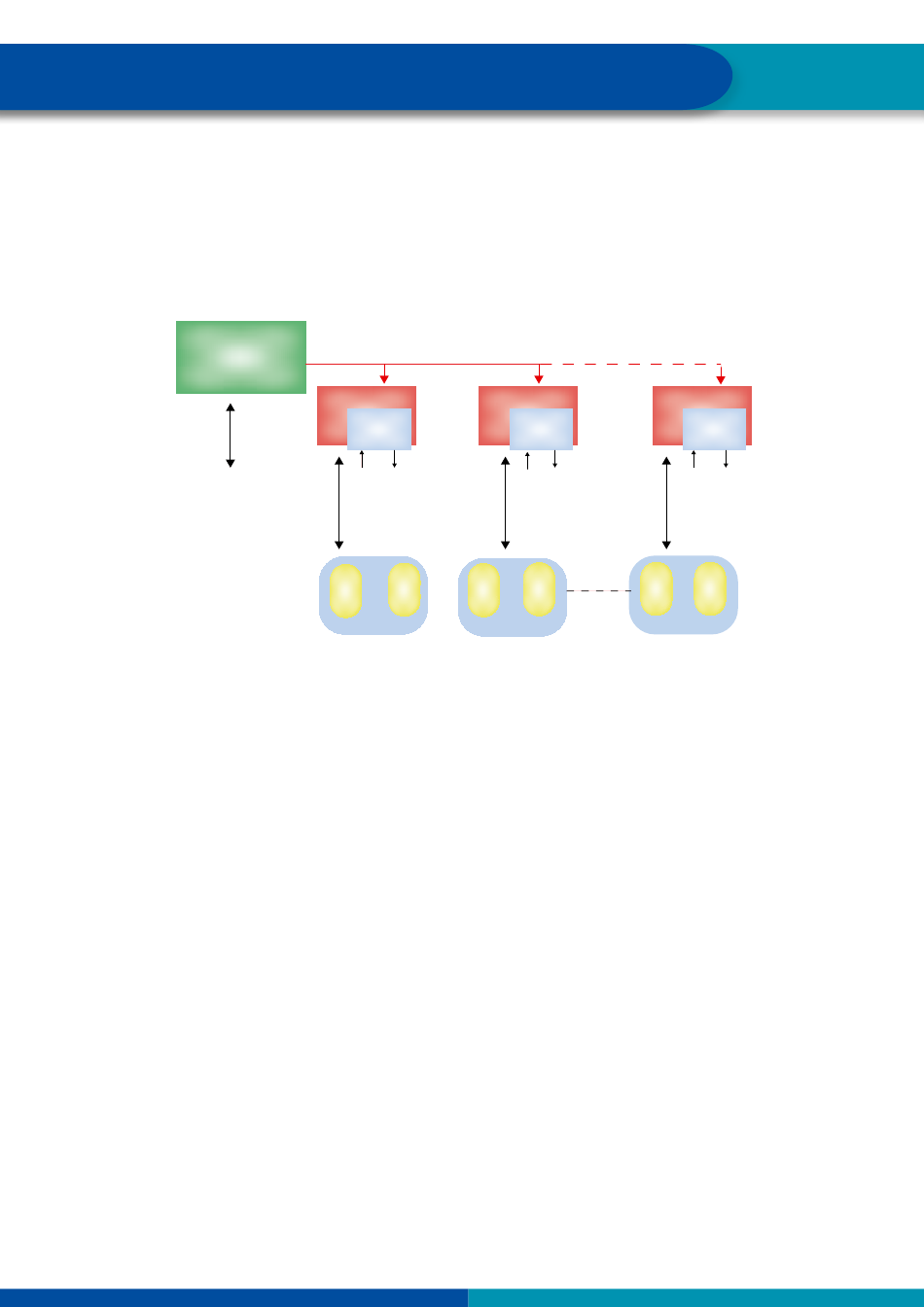

4.1 System mit Einzeltürsteuerung
Fahrzeug
Diagnose
Die MTS2 kann, wie bislang die MTS-PX/EX, als Einzeltürsteuerung eingesetzt werden. Dazu wird jede
Tür mit einer ECU versehen, welche die jeweilige Tür steuert und überwacht.
Bei dieser Systemvariante bieten die ECUs weiterhin die Möglichkeit, nicht verwendete Ein- und
Ausgänge als frei nutzbare zu verwenden. Dies ermöglicht verschiedene, dem Bedarf des Herstellers
angepasste Konfigurationsmöglichkeiten. Die Anzahl hängt von der jeweiligen Systemkonfiguration
(Ein- oder Zweiventilsteuerung) ab.
Anders als bisher ist jede ECU gleichberechtigt direkt mit dem Fahrzeug-CAN-Bus verbunden (Multi-
Master-System). Damit entfällt der bisherige separate MTS-Türen-CAN-Bus.
8
Fahrzeug-CAN-Bus
MTS2 MTS2 MTS2
Eingänge
und
Ausgänge
Frei nutzbare
Ein- und Ausgänge
Tür 1
Tür 2
MTS2
Eingänge
Eingänge
und
und
Ausgänge Ausgänge
Frei nutzbare Frei nutzbare
Ein- und Ausgänge Ein- und Ausgänge
Tür 3
