Hammer JUMPSTEP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hammer Anleitungen
  4. Sport und Freizeit
  5. JUMPSTEP
  6. Bedienungsanleitung

Hammer JUMPSTEP Bedienungsanleitung

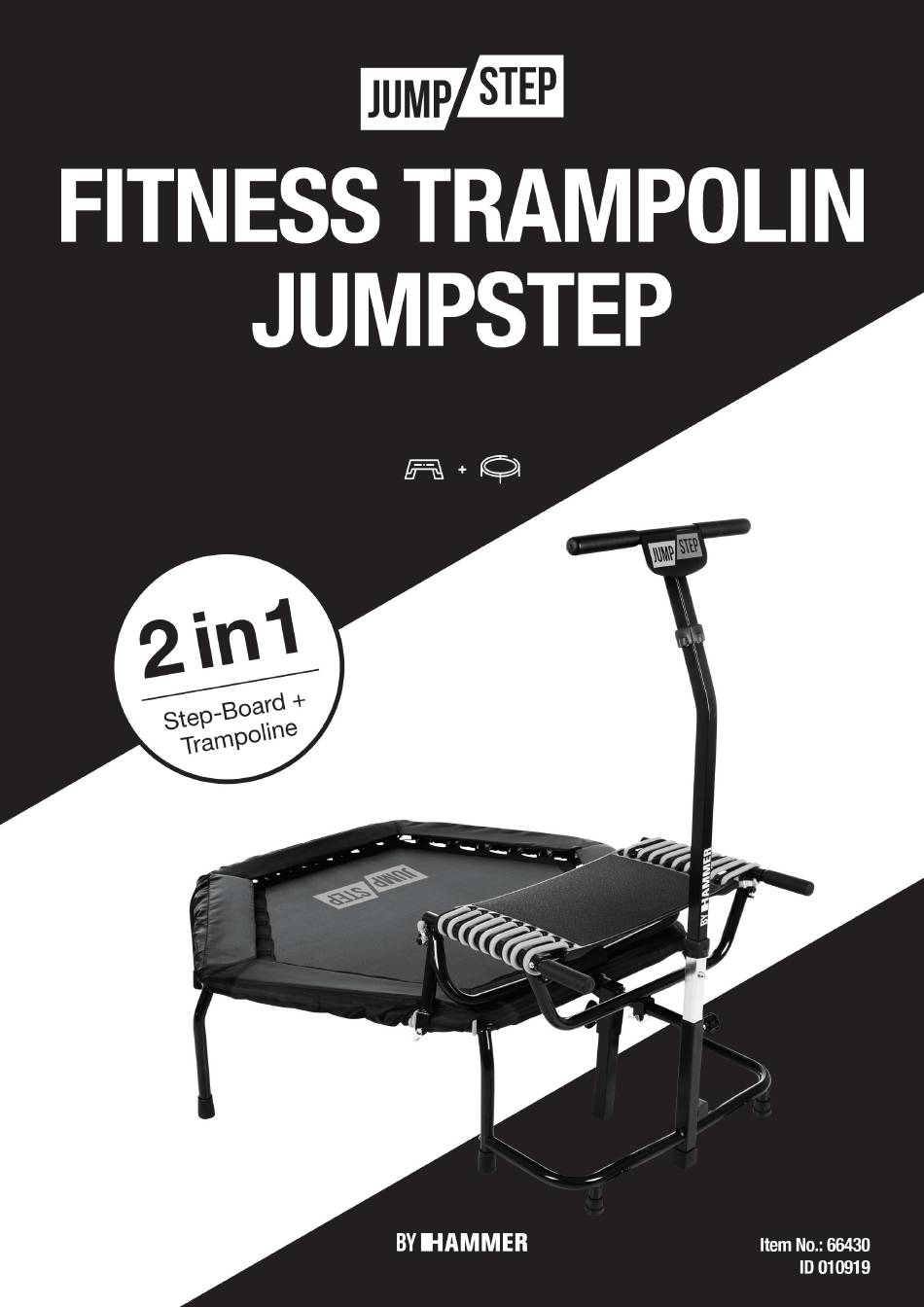

2 in 1 step-board + trampolin
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Hammer JUMPSTEP

Inhaltszusammenfassung für Hammer JUMPSTEP

  • Seite 2: Sicherheitshinweise

    Safety instructions SICHERHEITSHINWEISE  Max. Belastbarkeit 130 kg.  Max. user weight is 130 kg.  Das Trampolin darf nur für seinen bestimmungsgemäßen  The trampolin should be used only for its intended purpose. Zweck verwendet werden!  Jegliche andere Verwendung unzulässig ...

  • Seite 3: Montage

    3. Montage 3. Assembly Um den Zusammenbau des Gerätes für Sie so einfach wie In order to make assembly of the item as easy as possible for möglich zu gestalten, haben wir die wichtigsten Teile bereits you, we have preassembled the most important parts. Before vormontiert.
  • Seite 4 1. Verbinden Sie Rohr 1(mit Bohrung an Standfuß) 2. Verbinden Sie nun alle weiteren Rahmenteile mit Rohr 1. Achten Sie auf das Loch im linken und (1)und fixieren immer zwei Rohre mit einer Innen- rechten Standfuß. sechskantschraube (28), zwei Unterlegscheiben 1.Insert tube 1 (with hole on foot)in tube 2.
  • Seite 5 7. Fahren Sie mit dem Werkzeug (27)durch die 8. Klemmen Sie das Ende des Werkzeugs auf die Schlaufe. Rückseite des Plastikhalters . Drücken Sie das Werk- 7. Make the tool (27)go through the cord. zeug nach unten und drehen Sie es nach innen, damit das Kabel den Halter erreicht.
  • Seite 6 13. Wiederholen Sie Schritt 6-9 und befestigen Sie die Sprungseile an allen sechs Rahmenschienen wie im Bild. 14. Fertig montierte Sprungseile nach Schritt 13. 14. Complete cord assembly after step 13. 13. Continue to repeat Step 6-9 and fix the cords onto the holders like position in picture on each frame rail.
  • Seite 7 19. Spannen Sie den Gummi immer soweit, dass er 20. Fertig! über die Füße gezogen werden kann. 20. It´s done! 19. Pull out the rope from safety cover and make it go around the leg tube. 21. Befestigen Sie den linken / rechten Handgriff (9) mit einer Schraube(19) an der Plattform fest.
  • Seite 8 24. Montieren Sie die Plattformhalterung mit jeweils einer Schraube (24) und einer Unterlegsscheibe (25) auf jeder Seite. 24. Fix the left/right arms of the lower platform bracket with 1 screw (24) and 1 washer (25)on each side. 25. Fertige Plattform. 25.
  • Seite 9 27. Montieren Sie die Plattformhalterung an den Hauptrahmen mit jeweils einen Pin. Fixieren Sie den Pin mit dem Gummi. 27. The left/right legs of upper platform bracket will be assembled on the trampoline main frame rail. Fix each side by inserting a safety pin. Pull and lock the black rubber onto the other end of safety pin.
  • Seite 10 Teileliste / Parts list Position Bezeichnung Description Menge/Quantity 66430-1 Rahmenteile mit Standfuß Frame rail with leg tube Rahmenteil mit Standfuß und Halter Frame rail with leg tube and base handlebar tube Handgriff Handle bar Unteres Verbindungsrohr Lower supporting tube Mittleres Verbindungsrohr Middle supporting tube Untere Haltung Plattform Lower platform...
  • Seite 11 Gewährleistungsverpflichtungen des Verkäufers unberührt. Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen. Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gerbrauch, insbesondere in Fitness-Studios, Rehaeinrichtungen und Hotels. Importeur: Hammer Sport AG Von Liebig Str. 21 89231 Neu-Ulm...

  • Seite 12: Service-Hotline

    S E R V I C E - H O T L I N E Tel.: 0731-97488- 62 oder -68 Fax: 0731-97488-64 Montag bis Freitag von 09.00 Uhr bis 16.00 Uhr E-Mail: service@hammer.de  Art.-Nr.:66430 JumpStep Hammer Sport AG Serien Nr.: Abt. Kundendienst Von-Liebig-Str. 21 89231 Neu-Ulm Ort: ........Datum: ........

Diese Anleitung auch für:

66430
