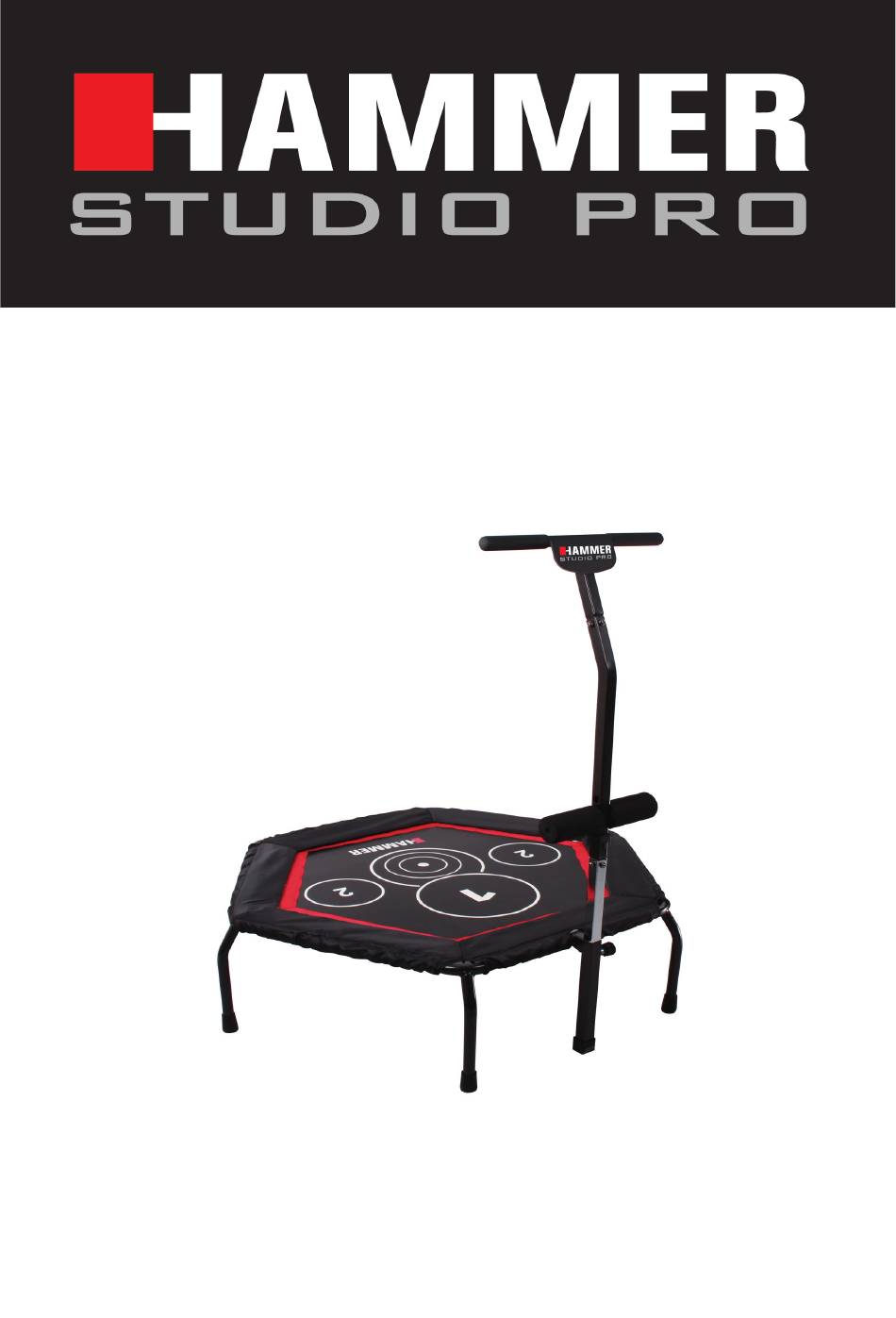

- Seite 1 Item No.: 66428 ID: 011181...
-
Seite 2: Sicherheitshinweise
Safety instructions SICHERHEITSHINWEISE Max. Belastbarkeit 130 kg. Max. user weight is 130 kg. Das Trampolin darf nur für seinen bestimmungsgemäßen The trampolin should be used only for its intended purpose. Zweck verwendet werden! Jegliche andere Verwendung unzulässig ... - Seite 3 3. Montage 3. Assembly Um den Zusammenbau des Gerätes für Sie so einfach wie In order to make assembly of the item as easy as possible for möglich zu gestalten, haben wir die wichtigsten Teile bereits you, we have preassembled the most important parts. Before vormontiert.
- Seite 4 1. Verbinden Sie Rohr 1 mit Rohr 2. 1. Insert tube 1 in tube 2. 2. Verbinden Sie nun zwei Rahmenteile mit einer Innensechskantschraube (18), zwei Unterlegscheiben (19) (1x oben und 1x unten) und einer Mutter (20). 2. Connect now two rails with an button head screw (18), two washers (19) (one on top side and the second one on bottom side) and secure them with a nut (20).
- Seite 5 3. Verbinden Sie nun alle weiteren Rahmenteile und fixieren jede Verbindung mit einer Innensechskantschraube (18), zwei Unterlegscheiben (19) (1x oben und 1x unten) und einer Mutter (20). 3. Connect now all rails, each connection with an allen screw (18), two washers (19) (one on top side and the second one on bottom side) and secure it with a nut (20).
- Seite 6 5. Führen Sie den Gummizug um den vorderen Fuß herum. 5. Fix the first bungee cord around the handlebar tube. 6. Hängen Sie das obere Ende des Gummizuges in den hinteren Haken ein. 6. Fix the upper part of the bungee cord in the rear hooks. 7.
- Seite 7 8. Drücken Sie das Spannwerkzeug nach hinten, sodass der Gummizug gespannt wird und in die vorderen Haken rutscht. 8. Push the bungee cord tool backwards to tighten the bungee cord as far as that the bungee cord will move and be fixed on the front hooks.
- Seite 8 11. Nun sind die Ecken dran. Der Gummizug muss den Standfuß umschließen. Gehen Sie ansonsten wie oben beschrieben bei allen Ecken identisch vor. 11. The bungee cord need to go around the corner legs. Fix the bungee cords like described above, in the same way for each corner. 12+13.
- Seite 9 14. Montieren Sie nun die Gummizüge auf jeder Seite in der linke Hälfte. 14. Assemble now on each side the bungee cords in the left area. 15. Es sollte nun so aussehen. 15. It looks like above...
- Seite 10 16. Montieren Sie nun die Gummizüge auf jeder Seite in der rechten Hälfte. 16. Assemble now on each side the bungee cords in the right area. 17. Das Trampolin ist nun fertig gespannt 17. The trampolin is finished to continue with the cover.
- Seite 11 19. Beginnen Sie mit dem Spannen der Schutzabdeckung an der 18. Legen Sie die Schutzabdeckung auf und ziehen diese über die Stütze des Handlaufes. Ecken. 19. Begin with the section of frame rail with handle bar tube. 18. Put on the safety cover. 20.
- Seite 12 22. Führen Sie eine Gummikappe (9) auf den oberen Handlauf auf. Stecken Sie nun den oberen und unteren Handlauf zusammen und fixie- ren die Verbindung mit vier Innensechskantschrauben (11), vier Unterlegscheiben (12) und vier Federringen (13). 22. Put the rubber cap (9) on the upper handlebar and slide it in the lower handlebar. Fix the connection with four button head screws (11), four washer (12) and four spring washer (13).
- Seite 13 24. Ziehen Sie die Griffschraube heraus und führen den Handlauf ein. Lassen Sie die Griffschraube los und drehen diese fest. 24. Insert handle bar tubes into the base handle bar tube and use the knob to tighten them together. 25. Schieben Sie das Metallrohr durch die Öffnung, welche für Sie 26.
- Seite 14 4. Teileliste / Parts list Position Bezeichnung Description Menge/Quantity 66428 Hauptrahmen Mainframe Hauptrahmen mit Aufnahme für Handlauf Mainframe with bracket for handlebar Griff T-bar Handlauf, unten Lower handlebar Handlauf, oben Upper handlebar Gummizug Bungee cord Sprungtuch Jumping mat Schutzabdeckung Safety cover Gummiabdeckung Rubbercap Griffschraube...
- Seite 15 Gewährleistungsverpflichtungen des Verkäufers unberührt. Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen. Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gerbrauch, insbesondere in Fitness-Studios, Rehaeinrichtungen und Hotels. Importeur: Hammer Sport AG Von Liebig Str. 21 89231 Neu-Ulm...
-
Seite 16: Service-Hotline
S E R V I C E - H O T L I N E Tel.: 0731-97488- 62 oder -68 Fax: 0731-97488-64 Montag bis Freitag von 09.00 Uhr bis 16.00 Uhr E-Mail: service@hammer.de Art.-Nr.:66428 Studio Pro Hammer Sport AG Serien Nr.: Abt. Kundendienst Von-Liebig-Str. 21 89231 Neu-Ulm Ort: ........Datum: ........
