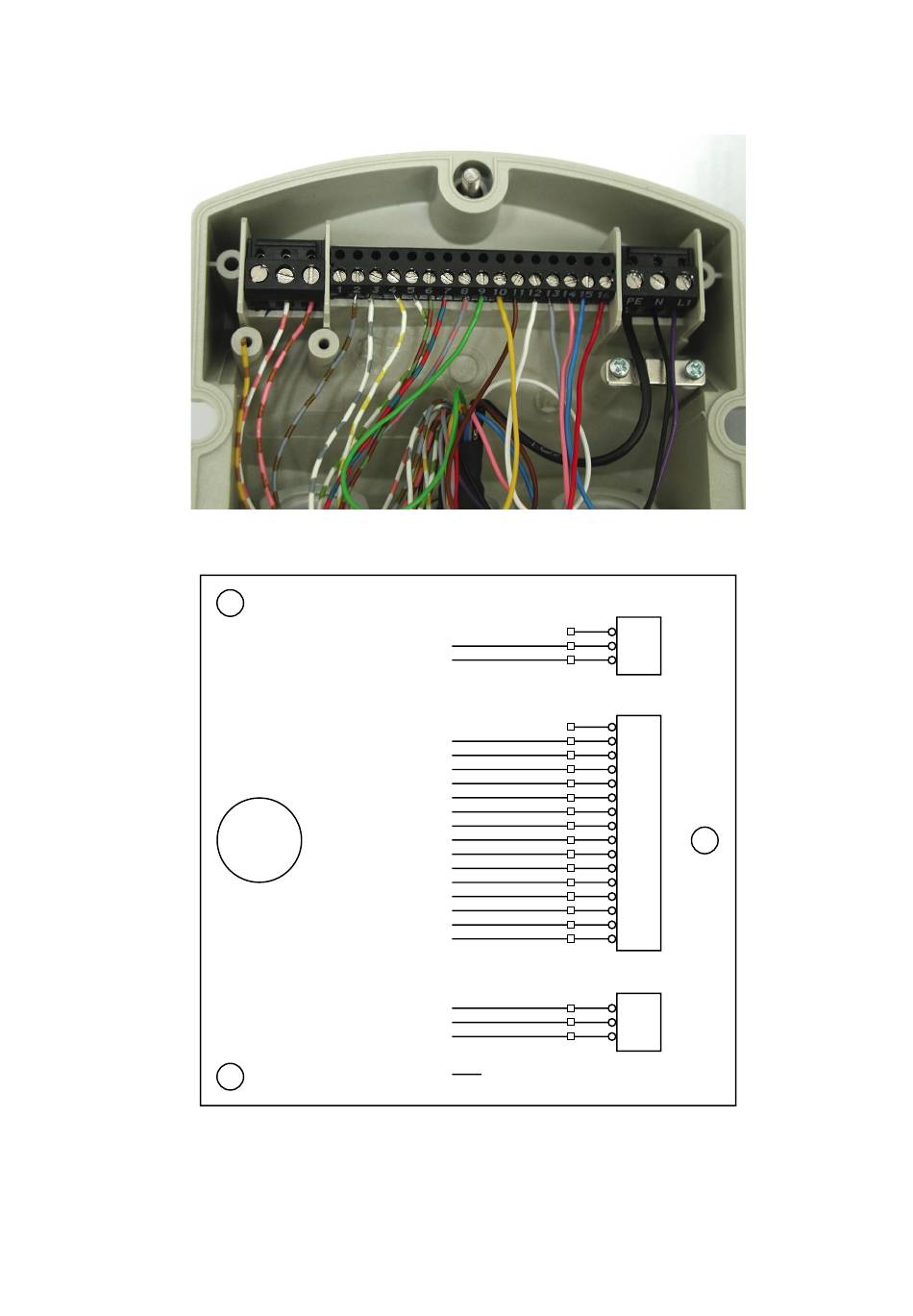

4.1 Kabellitzen Belegung Schwenk-/Neigekopf - VHM Wetterschutzgehäuse
Anschlussklemmen - VHM Rückteil
nicht belegt
Video
weiß / orange
Video GND
braun / orange
nicht belegt
FOCUS MOT
braun / grau
LENS COM
weiß / grau
ZOOM MOT
weiß / gelb
FOCUS POT
weiß / grün
LENS REF–
braun / grün
ZOOM POT
rot / blau
LENS REF–
grau / orange
RX+
grün
RX–
gelb
NET4
braun
NET3
weiß
NET2
grau
NET1
orange
0VDC
blau
+12VDC
rot
LiYCY SCHIRM
24VAC
schwarz
24VAC
violett
braun / gelb AUX3 nicht belegt

VIDEO
1
2
3
3-pol.
OBJEKTIV
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16-pol.
24VAC
PE
1
2
3
3-pol.
