4. Anschluss der Kabel
Hinweise zur Installation
• Lassen Sie die Installationsarbeiten und die Inbetriebnahme nur von qualifiziertem Fachpersonal durchführen.
• Den VPT-65 vom Stromnetz trennen, wenn Sie Installationsarbeiten durchführen.
• Der Versorgungsstecker dient als Trennvorrichtung und muss als solche zugänglich sein.
• Die Versorgungsleitungen müssen einen Mindestkabelquerschnitt von 0,75mm
• Die Abisolierlänge für die Versorgungsleitungen beträgt max. 7mm.
• Beim Verdrahten der Netzteil-Anschlussklemme X ist nach Tabelle JP2 Netzanschluss, Seite 9 zu verfahren.
• Schutzerde anschließen. Beim Netzanschluss ist auf eine korrekte Schutzleiterverbindung (PE) zu achten.
• Die VDE-Richtlinien sind zu beachten.

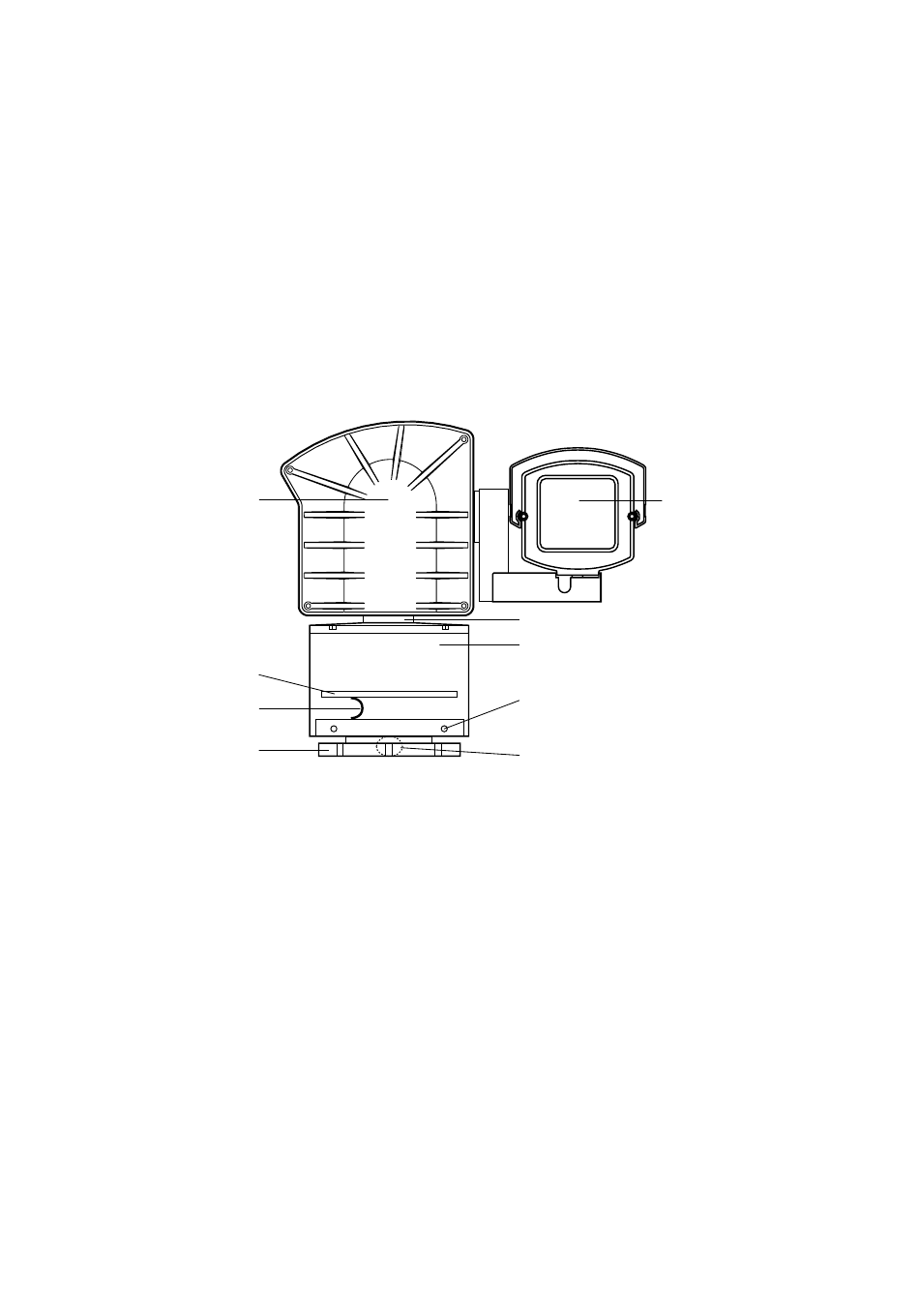

Der VPT-65 Schwenk/Neigekopf besteht aus einer Schwenk/Neigeeinheit und einem Netzteil wie in der Abbildung gezeigt.
Die Schwenk/Neigeeinheit ist fest über die Pan Hohlwelle mit dem Netzteil verbunden. Über die Pan Hohlwelle laufen sämtliche Signale, die zum Betrieb des Schwenk/
Neigekopfes benötigt sind.
Ein Schleifring mit 8 Kontakten erlaubt kontinuierliches Schwenken des Kopfes.
Schwenk/Neigekopf
Anschlussplatte
Erdungskabel
Montageplatte zur
Befestigung des Schwenk/Neigekopfes
Der S/N-Kopf benötigt zum Betrieb eine 30V Wechselspannung (siehe techn. Daten). Ein evtl. Spannungsabfall auf den Zuleitungen ist dabei unbedingt zu berück-
sichtigen.
Die Versorgungsspannung und die Kommandobus-Leitungen werden über ein Systemkabel (mit offenen Enden) angeschlossen. Ebenso wird über dieses Systemkabel
auch das Videosignal geführt.
Der normale Kommandobus-Eingang entspricht der RS-485 Spezifikation. Wahlweise kann der Eingang auch auf RS-4 Schnittstelle oder 0mA-Stromschleife
umgestellt werden.
2
haben.
Schwenken
Netzteil mit Ringkerntrafo, Schleifring und Anschlussplatte
4x M4 Schrauben zum Öffnen des Netzteils, um an
die Anschlussplatte für das Systemkabel zu gelangen.
ACHTUNG: Mindestens 1 der 4 Schrauben soll mit einer
Erdungsschraube versehen sein (Lieferzustand).
Kabelverschraubung für das Systemkabel
8
Wetterschutzgehäuse
