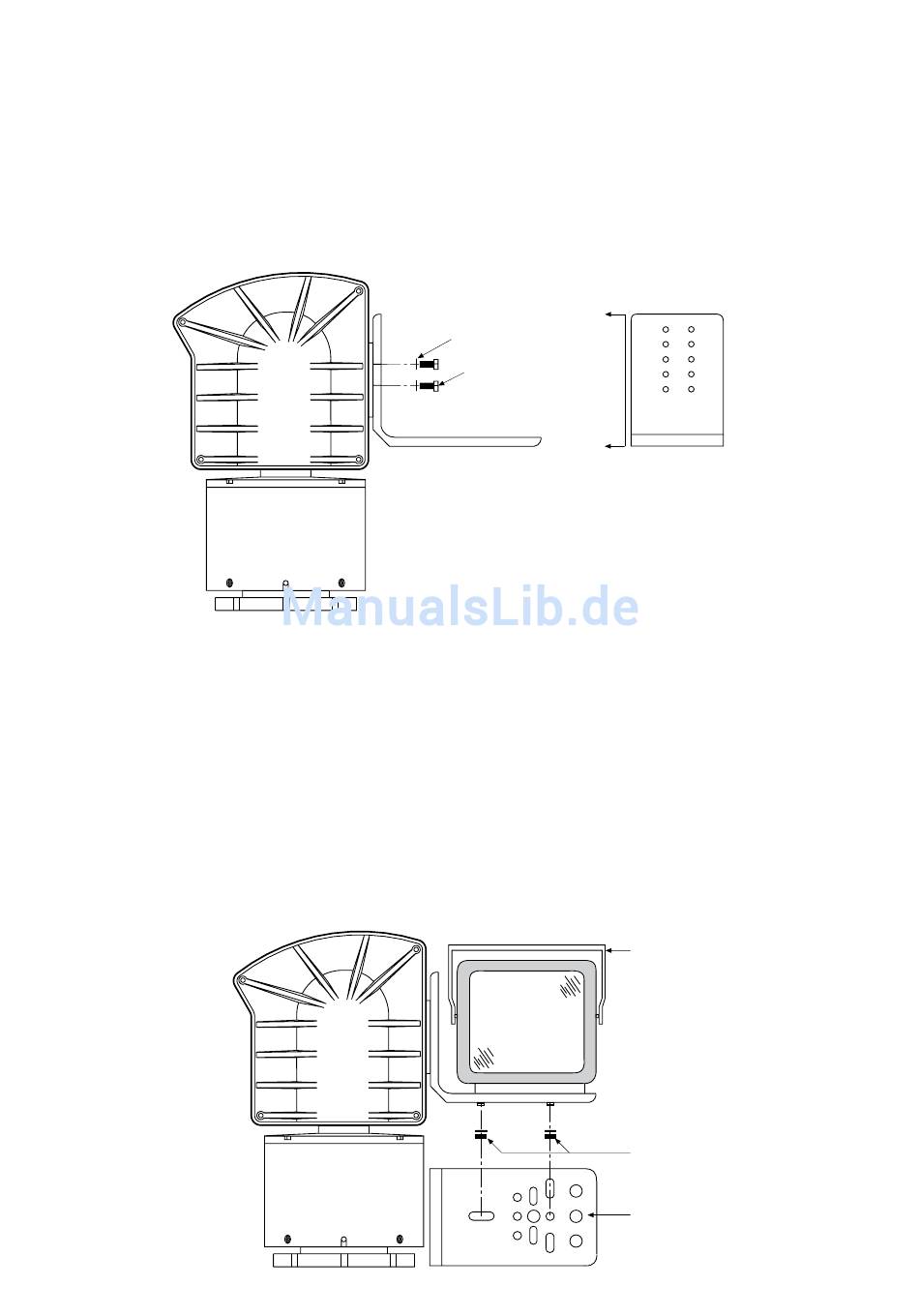

3.3 Montage des Kamerawinkels am Schwenk-/Neigekopf
Der Kamerawinkel verfügt im senkrechten Schenkel über ein Bohrungsraster an der vertikalen Achse. Durch diese Bohrungen ist es möglich, den Kamerawinkel in
unterschiedlichen Höhen am Schwenk-/Neigekopf zu montieren, und somit eine Befestigung des Kameragehäuses in der Schwerpunktlage zu gewährleisten.
Zur Befestigung des Kamerawinkels am VPT-60 werden 4 x M5 Inbusschrauben benötigt.
Die Tilt-(Neige) Ausgangswelle ist mit 8 Montagelöchern ausgestattet und erlaubt es, den Kamerawinkel im 45° Raster anzubringen. Dadurch kann nach der Initialisie-
rung eine waagerechte Position des Kamerawinkels erreicht werden, dies ist aber nicht vorgeschrieben.
(In diesem Zusammenhang sollte der Dip Switch S3, Pos. 8 immer auf OFF stehen.)
Befestigung des Kamerawinkels an der horizontalen Achse
Unterlegscheiben
4x M5x Inbusschrauben
HINWEIS:
Bei dem VPT-60 mit „4-Loch-Ausgangswelle-Tilt" muss darauf geachtet werden, dass der Dip Switch S3, Pos. 8 auf ON steht, um nach der Initialsierung eine waage-
rechte Position des Kamerawinkels zu erreichen.
3.4 Montage des Kameragehäuses auf dem Kamerawinkel
Zur Befestigung des Kameragehäuses sind eine unterschiedliche Anzahl von Befestigungsbohrungen unterschiedlicher Größe vorhanden. Dies ermöglicht die Montage
der marktüblichen Wetterschutzgehäuse.
Richten Sie das Kameragehäuse auf dem S/N-Kopf so aus, wie in der Abbildung gezeigt.
ACHTUNG: Nach der Montage der Seitendeckel ist abschließend der korrekte Sitz der Deckeldichtungen zu überprüfen.
Wetterschutzgehäuse
6mm Muttern und Unterlegscheiben
Kamerawinkel (Draufsicht)
8
