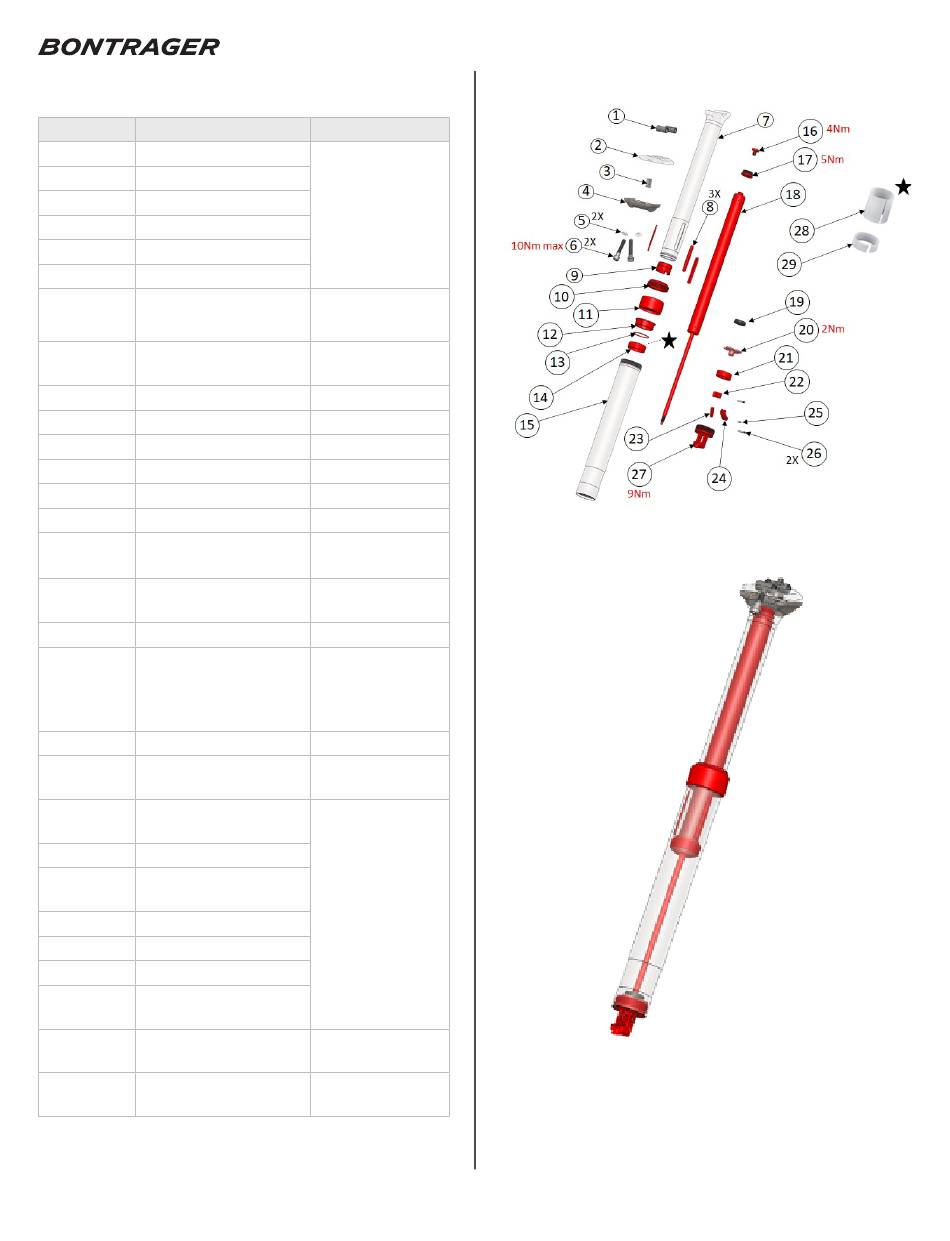

Teileliste Vario-Sattelstütze Line 34.9 - Bontrager Line Montage- Und Wartungshandbuch

Teileliste Vario-Sattelstütze Line 34.9
Position Beschreibung
1
Zylindermutter
2 Obere Platte
3 Feder
4 Untere Platte
5 Unterlegscheibe – (2x)
6 Schraube M6xL33 (2x)
Oberes
7
Sattelstützenrohr
8 Kunststoff-Passfeder
(3x)
9 Stabilisatorrohr
10 Staubdichtung
11
Verschlussring
12 Obere Buchse
13
O-Ring
14 Untere Buchse
Unteres
15
Sattelstützenrohr
16 Befestigungsschraube
M6
17 Obere Mutter
18 Kartusche
19 Durchschlagschutz
20 Kartuschen-
Kontermutter
21 Schaumgummi-
Staubschutz
22 Schieber
23 Stellglied-
Verbindungshebel
24
Stellglied-Haupthebel
25 Stellglied-Stift kurz
26
Stellglied-Stift lang (2x)
27 Unteres
Stellgliedgehäuse
28 Travel Reducer
(30 mm)
29 Travel Reducer
(10 mm)
*Nur zu Referenzzwecken. Wird nicht für Wartungszwecke
angeboten.
**An der Kartusche vorhanden und vormontiert, sollte
nicht durch Kunden oder Händler demontiert werden.
Teilenummer
5263424
–
586439
–*
597151
–
582427
–*
582422
–
582419
–*
597152 (100 mm)
593599 (150 mm)
597153 (170 mm)
597154 (200 mm)
**
**
5265372
als Baugruppe
W597162
W597161
2
