FS IPC201-2M-B Schnellstartanleitung
Bullet-netzwerk-kamera
Verwandte Anleitungen für FS IPC201-2M-B
Inhaltszusammenfassung für FS IPC201-2M-B

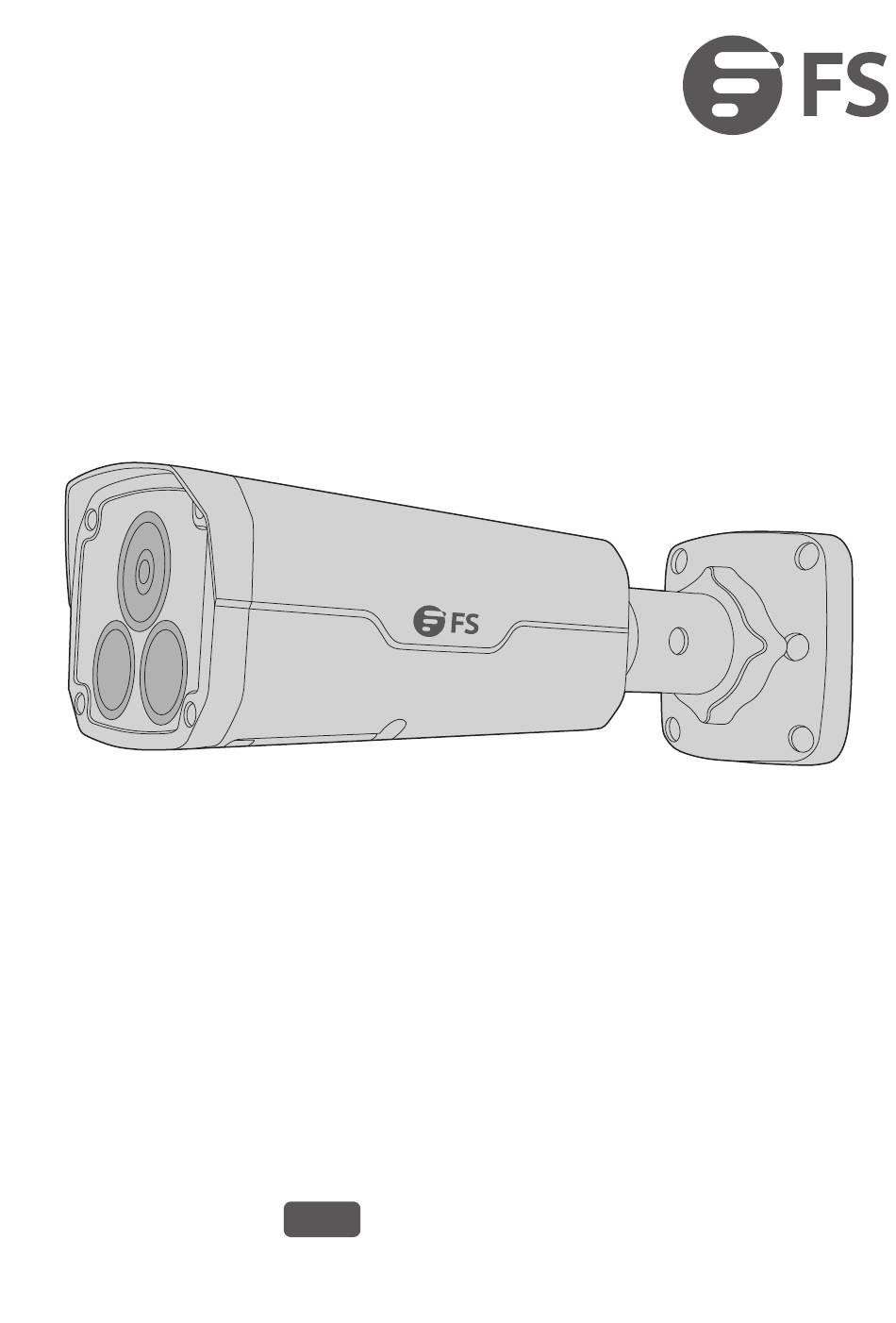

- Seite 1 Bullet Network Camera Bullet-Netzwerk-Kamera Caméra Réseau Bullet Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
- Seite 14 Einführung Vielen Dank, dass Sie sich für den Kauf einer Bullet-Netzwerk-Kamera entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Kamera vertraut machen und beschreibt, wie Sie die Kamera in Ihrem Netzwerk einsetzen. Bullet-Netzwerk-Kameras Zubehör IPC204-2M-B Wasserdichte Komponenten x1 Schrauben-Komponenten x1 Drill Template Hole B: for Mounting Screw...
-
Seite 15: Hardware-Übersicht
IPC201-2M-B / IPC501-5M-B / IPC305-5M-B IPC301-8M-B / IPC304-8M-B Schrauben-Komponenten x1 Wasserdichte Komponenten x1 Drill Template Hole B: for Mounting Screw Installationsplan x1 HINWEIS: Der Installationsplan variiert je nach den verschiedenen Kameramodellen. Hardware-Übersicht Ports IPC201-2M-B IP Network... - Seite 16 IPC204-2M-B / IPC301-8M-B DC12V IN IPC501-5M-B / IPC305-5M-B / IPC304-8M-B DC12V IN Ports Beschreibung Power Interface Anschluss an DC-12V-Stromversorgung Ethernet Interface Anschluss an Ethernet-Kabel Audio Interface Eingang/Ausgang für Audiosignal Alarm lnterface Eingang/Ausgang für Audiosignal Micro-SD-Karte einsetzen Micro SD Card Slot (separat erhältlich) um einen lokalen Speicher zu erhalten...
- Seite 17 Tasten IPC204-2M-B / IPC301-8M-B DC12V IN Reset-Taste Taste Description Halten Sie die Reset-Taste länger als 15 Sekunden gedrückt, um die Werkseinstellungen wiederherzustellen. Führen Sie diesen Vorgang Reset Button innerhalb von 10 Minuten nach dem Einschalten des Geräts durch, da das Zurücksetzen sonst fehlschlägt.
-
Seite 18: Installationsanforderungen
Installationsanforderungen * Der Ein- und Ausbau des Geräts und seines Zubehörs muss von quali ziertem Personal durchgeführt werden. * Lagern oder verwenden Sie das Gerät in einer geeigneten Umgebung, die die Umgebungsanforderungen erfüllt, einschließlich, aber nicht beschränkt auf, Temperatur, Feuchtigkeit, Staub, korrosive Gase, elektromagnetische Strahlung usw. -
Seite 19: Montage Der Kamera
Montage der Kamera Installation der Micro-SD-Karte (optional) 1. Ö nen Sie die untere Abdeckung durch Lösen der Schrauben. 2. Legen Sie die Micro-SD-Karte (separat erhältlich) in die Kamera ein. 3. Verbinden Sie die Micro-SD-Karte nach dem Einsetzen nicht mit dem Stromnetz. Andernfalls könnte die Kamera oder die Micro-SD-Karte beschädigt werden. - Seite 20 Wandmontage 1. Ermitteln Sie die Positionen der Löcher, indem Sie den Installationsplan an die Wand kleben und die Kreuzmitte auf das Loch in der Wand ausrichten. 2. Bohren Sie Löcher mit einem Durchmesser von 6 - 6,5 mm und einer Tiefe von 30 mm an den markierten Stellen.
-
Seite 21: Anschluss Der Stromversorgung
5. Stellen Sie die Ö nung der Universalgelenke ein, um die gewünschte Überwachungsrichtung zu erhalten, und ziehen Sie dann die Kontermutter fest. Anschluss der Stromversorgung PoE-Gerät Verbinden Sie die Netzwerkschnittstelle der Kamera über ein Ethernet-Kabel mit dem PoE-Port eines PoE-Gerätes, z. B. eines PoE-Switches. - Seite 22 Netzadapter Verwenden Sie den Netzadapter (separat erhältlich), um die Stromschnittstelle der Kamera mit der lokalen Stromquelle zu verbinden.
-
Seite 23: Kon Guration Der Kamera
Kon guration der Kamera Schritt 1: Verbinden Sie den Computer mit der Kamera im gleichen LAN. Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1.x. ("x" ist eine beliebige Zahl von 2 bis 254.) I nter net Protocol Ve rs ion 4 （ TC P /I P v 4 ）Prope r t ies G eneral Yo u c a n g e t I P s e t t i n g s a s s i g n e d a u t o m a t i c a l l y i f y o u r n e t w o r k s u p p o r t s t h i s c a p a b i l i t y . - Seite 24 Schritt 3: Ö nen Sie einen Browser, geben Sie http://192.168.1.13 ein, und geben Sie den Standard-Benutzernamen und das admin/admin Standard-Kennwort ein. IPC501-5M-B Username admin Password ***** Live View Login Reset Schritt 4: Klicken Sie auf "Login", um die webbasierte Kon gurationsseite anzuzeigen. HINWEIS: Möglicherweise müssen Sie bei Ihrer ersten Anmeldung ein Plug-in installieren.
-
Seite 25: Support Und Andere Ressourcen
Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, innerhalb von 30 Tagen ab dem Tag, an dem Sie Ihre Ware erhalten haben, eine kostenlose Rückgabe gewähren. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. - Seite 39 2014/30/EU konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html FS.COM GmbH déclare par la présente que cet appareil est conforme à la directive 2014/30/UE. Une copie de la déclaration de conformité de l'UE est disponible à l'adresse suivante www.fs.com/fr/company/quality_control.html...
