FS IPC305-2M-D Schnellstartanleitung
Dome-netzwerkkamera
Verwandte Anleitungen für FS IPC305-2M-D
Inhaltszusammenfassung für FS IPC305-2M-D

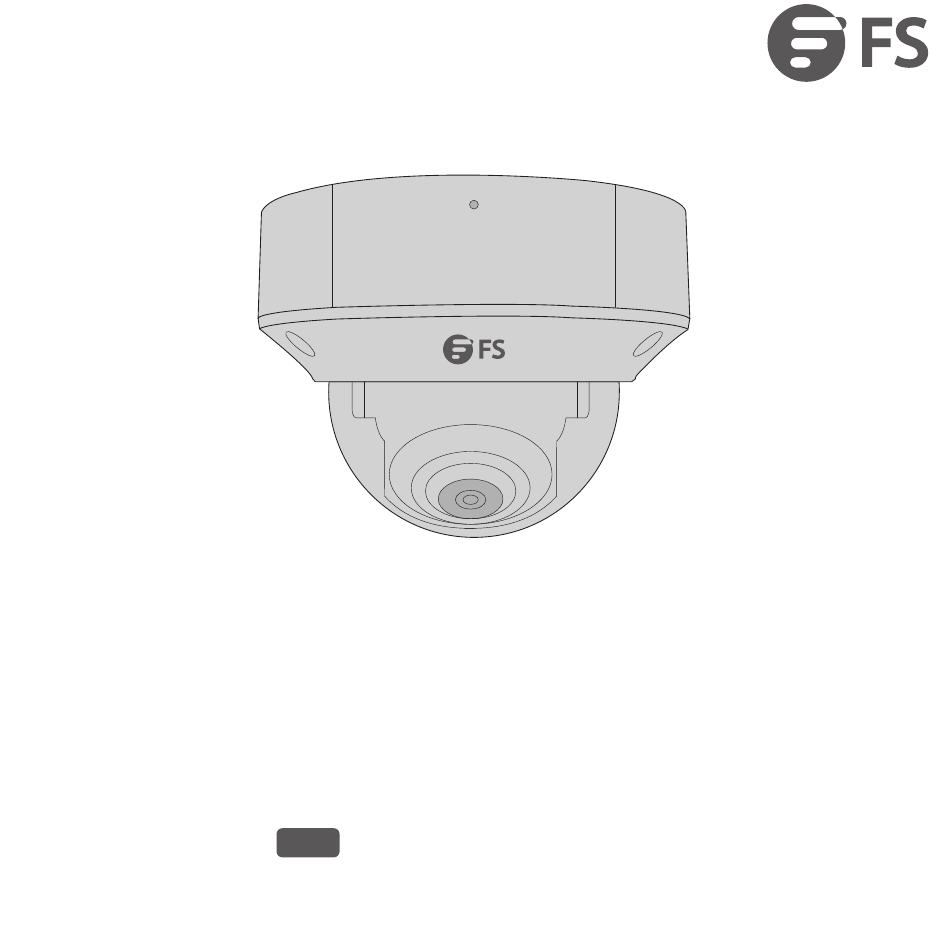

- Seite 1 Dome Network Cameras Dome-Netzwerkkamera Caméras Réseau à Dôme ドーム型ネッ トワークカメラ Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 15: Einführung
Einführung Vielen Dank, dass Sie sich für diese Dome-Netzwerkkamera entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Kamera vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen können. IPC305-2M-D/IPC305-5M-D Zubehör Schrauben-Set x1 Dichtungssatz x1 Aufkleber Bohrschablone x1 Torx-Schlüssel x1... -
Seite 16: Hardware-Übersicht
Hardware-Übersicht IPC305-2M-D/IPC305-5M-D Ports Beschreibung Eingang/Ausgang des Audiosignals oder Audio-Schnittstelle Verwendung als Erdung Eingang/Ausgang des Alarmsignals oder Alarm-Schnittstelle Verwendung als Erdung Strom-Schnittstelle Anschluss an den 12 V DC-Strom Ethernet-Schnittstelle Anschluss des Ethernet-Kabels Legen Sie die Micro-SD-Karte (separat erhältlich) Micro SD-Kartensteckplatz ein, um einen lokalen Speicher zu scha en. -
Seite 17: Vorsichtsmaßnahmen
Installationsanforderungen Vorsichtsmaßnahmen Achten Sie darauf, dass die Betriebstemperatur bei -30 °C~60 °C und die Luftfeuchtigkeit bei < 95 % liegt. Schützen Sie die Kamera bei guter Belüftung vor übermäßigen Druckschwingungen, Staub, korrosiven Gasen und intensiver elektromagnetischer Strahlung. Stellen Sie das Gerät auf eine ebene Fläche. Sofern nicht anders angegeben, dürfen Sie die Geräte nicht stapeln. - Seite 18 Installation Einlegen der SD-Karte (optional) Ö nen Sie die untere Abdeckung durch Lösen der Schrauben. Legen Sie dann die Micro-SD-Karte (separat erhältlich) in die Kamera ein. ACHTUNG: Die Micro-SD-Karte unterstützt kein Hot-Swapping.
-
Seite 19: Installieren Des Dichtungs-Sets (Optional)
Installieren des Dichtungs-Sets (optional) Bringen Sie den mitgelieferten Dichtungssatz am Ethernet-Kabel/DC-Stromkabel an. HINWEIS: Verwenden Sie zum Schutz des Kabels das selbstklebende wasserdichte Band (separat erhältlich). -
Seite 20: Montage Der Kamera
Montage der Kamera Deckenmontage Die Deckenmontage ist ähnlich wie die Wandmontage. In diesem Teil wird die Deckenmontage als Beispiel verwendet. 1. Kleben Sie die Bohrschabloneauf und führen Sie die Kabel durch das Loch. Bohren Sie 30 mm tiefe Führungslöcher mit einem 6-6,5 mm Bohrer. 2. - Seite 21 3. Schließen Sie die Kabel an. Führen Sie dann die mitgelieferten selbstschneidenden Schrauben durch die Führungslöcher und befestigen Sie die Schrauben an der Decke.
- Seite 22 Objektivsockel Befestigungsschraube Objektiv 4. Stellen Sie die Richtung des Objektivs ein. Das Objektiv kann durch Drehen des Objektivsockels horizontal und durch Lösen der Befestigungsschrauben vertikal gedreht werden (ziehen Sie die Schrauben zuletzt fest). ACHTUNG: Drehen Sie die Kamera nicht, wenn das Objektiv fest ist, da das Objektiv sonst beschädigt werden könnte.
- Seite 23 5. Richten Sie die Schraubenlöcher aus und ziehen Sie die Schrauben am Rand der Kuppelabdeckung an.
- Seite 24 Verwenden Sie ein Ethernet-Kabel, um die Ethernet-Schnittstelle der Kamera mit dem PoE-Port eines PoE-Geräts, wie z. B. einem PoE-Switch oder einem PoE-NVR, zu verbinden.
-
Seite 25: Anmeldung Der Kamera
Netzadapter Verwenden Sie den (separat erhältlichen) Netzadapter, um die Stromschnittstelle der Kamera mit der lokalen Stromquelle zu verbinden. Anmeldung der Kamera Bevor Sie beginnen, überprüfen Sie, ob: Ihre Kamera ordnungsgemäß funktioniert und mit dem Netzwerk verbunden ist. der von Ihnen verwendete PC verfügt über Chrome 45 oder höher. - Seite 26 1. Ö nen Sie Ihren Browser, geben Sie die IP-Adresse Ihrer Kamera in die Adressleiste ein und drücken Sie dann die Eingabetaste, um die Anmeldeseite zu ö nen. Die Standard-IP lautet 192.168.1.13. 2. Geben Sie den Standard-Benutzernamen und das Standard-Passwort (admin/admin) ein, und klicken Sie dann auf Login. IPC305-2M-D Username admin Password Forgot Password?
-
Seite 27: Produktgarantie
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. - Seite 55 2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
