FS IPC301-5M-D Schnellstartanleitung
Dome netzwerkkamera
Verwandte Anleitungen für FS IPC301-5M-D
Inhaltszusammenfassung für FS IPC301-5M-D

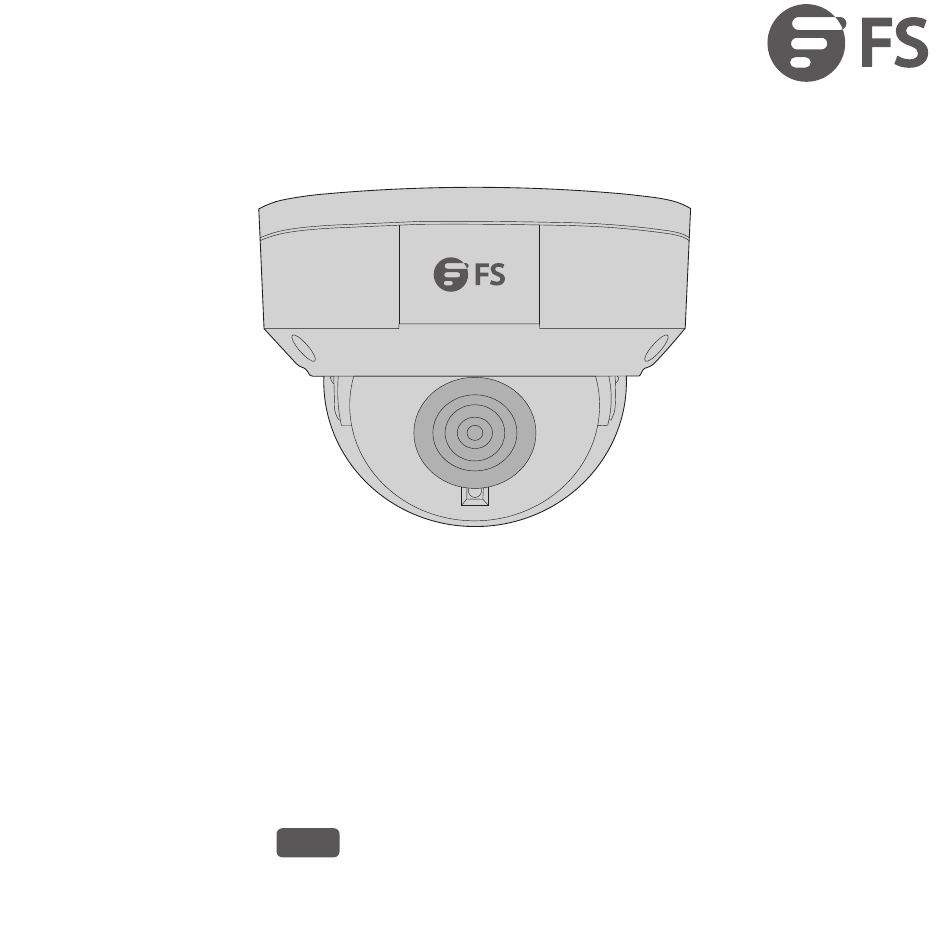

- Seite 1 Dome Network Cameras Dome Netzwerkkamera Caméras Réseau Dôme ドーム型ネッ トワークカメラ Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 16: Einführung
Einführung Vielen Dank, dass Sie sich für die Dome-Netzwerk-Kameras entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Netzwerk-Kameras vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen können. IPC301-5M-D/IPC301-8M-D Zubehör Schrauben-Set x1 Dichtungssatz x1 Aufkleber Bohrschablone x1 Sechskantschlüssel x1... -
Seite 17: Hardware-Übersicht
Hardware-Übersicht Ports IPC301-5M-D/IPC301-8M-D Ports Beschreibung Eingang/Ausgang des Audiosignals oder Audio-Schnittstelle Verwendung als Erdung Eingang/Ausgang des Alarmsignals oder Alarm-Schnittstelle Verwendung als Erdung Strom-Schnittstelle Anschluss an den 12 V DC-Strom Ethernet-Schnittstelle Anschluss des Ethernet-Kabels Legen Sie die Micro-SD-Karte (separat erhältlich) Micro SD-Kartensteckplatz... -
Seite 18: Vorsichtsmaßnahmen
Installationsanforderungen Vorsichtsmaßnahmen Achten Sie darauf, dass die Betriebstemperatur bei -30 °C ~ 60 °C und die Luftfeuchtigkeit bei <95 % liegt. Schützen Sie die Kamera bei guter Belüftung vor übermäßigen Druck, Vibration, Staub, korrosiven Gasen und intensiver elektromagnetischer Strahlung. Stellen Sie das Gerät auf eine ebene Fläche. Sofern nicht anders angegeben, dürfen Sie die Geräte nicht stapeln. - Seite 19 Installation Einsetzen der Micro-SD-Karte (optional) Micro SD-Kartensteckplatz Ö nen Sie die untere Abdeckung durch Lösen der Schrauben. Legen Sie dann die Micro-SD-Karte (separat erhältlich) in die Kamera ein. HINWEIS: Die Micro-SD-Karte unterstützt keinen Hot-Plugging.
- Seite 20 Installieren des wasserdichten Sets (optional) Bringen Sie das mitgelieferte wasserdichte Set am Ethernet-Kabel/DC-Kabel an. HINWEIS: Verwenden Sie zum Schutz des Kabels das selbstklebende, wasserdichte Band (separat erhältlich).
-
Seite 21: Montage Der Kamera
Montage der Kamera Montage an der Decke Die Deckenmontage ist ähnlich wie die Wandmontage. In diesem Teil wird die Deckenmontage als Beispiel verwendet. 1. Kleben Sie den Bohrschablonenaufkleber auf und führen Sie die Kabel durch das Loch. Bohren Sie 30 mm tiefe Führungslöcher mit einem 6–6,5 mm Bohrer. 2. - Seite 22 3. Schließen Sie die Kabel an. Führen Sie dann die mitgelieferten selbsbohrenden Schrauben durch die Führungslöcher und befestigen Sie die Schrauben an der Decke.
- Seite 23 Objektivsockel Befestigungsschraube Objektiv 4. Stellen Sie die Überwachungsrichtung des Objektivs ein. Das Objektiv kann durch Drehen des Objektivsockels horizontal und durch Lösen der Befestigungsschrauben vertikal gedreht werden (ziehen Sie die Schrauben zuletzt fest).
- Seite 24 Schnalle an der Basis 5. Bringen Sie bei der IPC301-8M-D das Verkleidungsstück an und befestigen Sie es an der Schnalle. Nach den obigen Einstellungen können Sie das Objektiv drehen. ACHTUNG: Drehen Sie die Kamera nicht, wenn das Objektiv blockiert ist, da das Objektiv sonst beschädigt werden könnte.
- Seite 25 Rille Basis-Schnalle 6. Befestigen Sie die Kuppelabdeckung mit zwei Flachkopfschrauben mit Kreuzschlitz. Richten Sie die Nuten an der Schnalle aus und drücken Sie das Gehäuse nach oben.
- Seite 26 Verwenden Sie ein Ethernet-Kabel, um die Ethernet-Schnittstelle der Kamera mit dem PoE-Port eines POE-Geräts, wie z. B. einem POE-Switch oder einem PoE-NVR, zu verbinden.
-
Seite 27: Anmeldung Der Kamera
Netzadapter Verbinden Sie die Stromversorgungsschnittstelle der Kamera mit dem Netzadapter (separat erhältlich) mit dem Stromnetz vor Ort. Anmeldung der Kamera Bevor Sie beginnen, überprüfen Sie, ob: Ihre Kamera ordnungsgemäß funktioniert und mit dem Netzwerk verbunden ist. Auf dem PC, den Sie verwenden, Chrome 45 oder höher installiert ist. - Seite 28 1. Ö nen Sie Ihren Browser, geben Sie die IP-Adresse Ihrer Kamera in die Adressleiste ein und drücken Sie dann die Eingabetaste, um die Anmeldeseite zu ö nen. Die Standard-IP lautet 192.168.1.13. 2. Geben Sie den Standard-Benutzernamen und das Standard-Passwort (admin/admin) ein, und klicken Sie dann auf Login. IPC301-5M-D Username admin Password Forgot Password?
-
Seite 29: Produktgarantie
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. - Seite 54 イーサネットケーブルを使用して、カメラのイーサネットインターフェイスをPoEスイッチやPoE NVRなどのPoEデバイスのPoEポートに接続します。...
- Seite 59 2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
