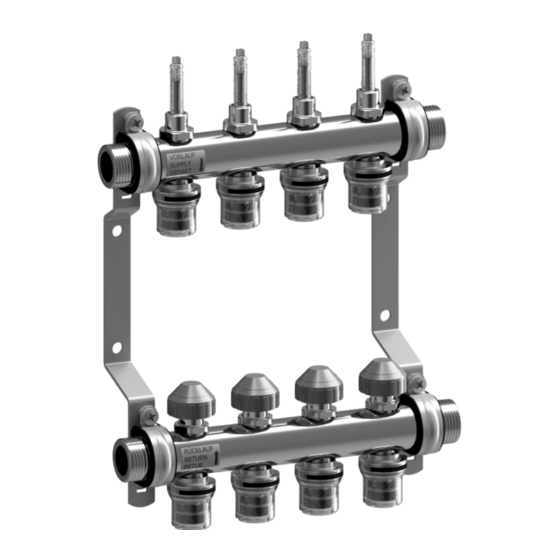

Series HKV Push'n'Go
Heizkreisverteiler mit Steckverbinder
Heating manifold with quick connection
Verwarmingscircuitverdeler met stekkerverbinding
Collecteur de chauffage avec fiche de connexion
Montage- und Betriebsanleitung
DE
Installation and operating manual
UK
Installatie- en bedieningshandleiding
NL
Notice d'installation et d'utilisation
FR
WattsWater.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Watts HKV Push'n'Go Serie
Inhaltszusammenfassung für Watts HKV Push'n'Go Serie
- Seite 1 Series HKV Push'n'Go Heizkreisverteiler mit Steckverbinder Heating manifold with quick connection Verwarmingscircuitverdeler met stekkerverbinding Collecteur de chauffage avec fiche de connexion Montage- und Betriebsanleitung Installation and operating manual Installatie- en bedieningshandleiding Notice d’installation et d’utilisation WattsWater.eu...
-
Seite 2: Inhaltsverzeichnis
MULTILINGUAL Inhalt Contents Allgemeine Informationen .........3 General information ...........3 1.1 Voraussetzungen ............3 1.1 Requirements ..............3 1.2 Produktkonformität ............3 1.2 Product conformity ............3 1.3 Produktbeschreibung .............3 1.3 Product description ............3 Sicherheit ..............4 Safety ................4 2.1 Darstellung von Sicherheitshinweisen ......4 2.1 Presentation of the safety information ......4 2.2 Bestimmungsgemäße Verwendung .......4 2.2 Intended use ..............4 2.3 Vorhersehbare Fehlanwendung ........4... -
Seite 3: Allgemeine Informationen
MULTILINGUAL 1 Allgemeine Informationen 1 General information 1.1 Voraussetzungen 1.1 Requirements Vor Beginn der Arbeiten muss der Installateur / Benutzer diese The installer or user must read, understand and observe this installa- Montage- und Betriebsanleitung lesen, verstehen und beachten. tion and operating manual before carrying out any operation. Die Heizkreisverteiler dürfen nur vom ausgebildeten Fach personal The heating manifold may only be fitted, adjusted and maintained by montiert, eingestellt und gewartet werden. -
Seite 4: Sicherheit
MULTILINGUAL 2 Safety 2 Sicherheit 2.1 Darstellung von Sicherheitshinweisen 2.1 Presentation of the safety information ! WARNUNG Warnung vor möglichen schweren ! WARNING Warning of possible serious injury Verletzungen bei Nichtbeachtung des Hinweises. if the instruction is not followed. ... -
Seite 5: Technische Daten
MULTILINGUAL 3 Technische Daten Hydraulische Leistungsdaten max. Betriebsdruck 6 bar Mediumtemperatur 5… 55° C Medien Wasser/Wasser-Glykol-Gemische gemäß VDI 2035 Anschlüsse Primär Kreis & Endstückset G 1" Außengewinde Anzugsmomente 1" Verschraubungen 55 Nm PE-X Rohr gemäß DIN EN ISO 15875-2 oder PER-T Rohr Heizkreise Ø... -
Seite 6: Technische Gegevens
MULTILINGUAL 3 Technische gegevens Hydraulische prestatiegegevens Max. werkdruk 6 bar Medium temperatuur 5… 55° C Media Water / water-glycolmengsels volgens VDI 2035 Aansluiting Primair circuit & eindstukset G 1" buitendraad Aanhalingen 1" schroefverbindingen 55 Nm PE-X-buis in overeenstemming met DIN EN ISO 15875-2 of PER-T-buis Ø... -
Seite 7: Druckverlustdiagramm
MULTILINGUAL 4 Druckverlustdiagramm 4 Pressure loss diagram 4 Drukverliesdiagram 4 Courbe de perte de charge 1000 Abgänge / Outlets/ Départs / Uitstroom − 1000 10000 Volumenstrom / Flow rate / Débit / Debiet [l/h] HKV-PnG-IM-DE-W-DE-UK-NL-FR-05-2021-Rev.0.2 | Artikel-Nr. 10084879... -
Seite 8: Abmessungen
MULTILINGUAL 5 Abmessungen 5 Overall dimensions 5 Afmetingen 5 Schémas d'encombrement M10x1 G3/4" Abgänge / Outlets / Départs / Uitstroom L1 = HKV 160,0 210,0 260,0 310,0 360,0 410,0 460,0 510,0 560,0 610,0 660,0 L2 = HKV + KFE90 (C) 209,5 259,5 309,5... -
Seite 9: Komponentenübersicht
MULTILINGUAL 6 Komponentenübersicht 6 Components overview 6 Componentenoverzicht 6 Structure DE Bauteile EN Components Vorlauf Heizkreisverteiler 1 Manifold supply Rücklauf Heizkreisverteiler 2 Manifold return Durchflussmesser, absperrbar 3 Flow meter with shut-off function Regulierventil mit Schutzkappe 4 Control valve with protective cap Steckverbindung Push'n'Go 5 Push'n'Go plug-in connection Wandhalter... -
Seite 10: Montage Und Inbetriebnahme
MULTILINGUAL 7 Montage und Inbetriebnahme 7 Installation and commissioning 7 Installatie en inbedrijfstelling 7 Installation et mise en service WARNUNG WARNING ! Heißes Wasser! ! Hot water! Greifen Sie während des Betriebes nicht an Verrohrungen Do not hold pipework or components while the unit is in und Bauteile. -
Seite 11: Heizkreis Absperrung
MULTILINGUAL 7.2 Heizkreis Absperrung 7.2 Shutting off the heating circuit 7.2 Verwarmingscircuit vergrendeling 7.2 Fermeture des circuits de chauffage DE: Die Ventile im Rücklauf können, z.B. für das Spülen und Befüllen der Heizkreise, geschlossen werden. Dazu die Bauschutzkappe aufsetzen und Ventil rechtsdrehend schließen. - Seite 12 MULTILINGUAL • Verteiler mit Kugelhahn 1 und 2 absperren. • Close ball valves 1 and 2 on the manifold. • Alle Ventile im Rücklauf über die Bauschutzkappen schließen. • Close all valves on the return using the protective caps. • Spül- und Befüllschlauch am Vorlauf über KFE Hahn 3 •...
-
Seite 13: Einstellung Des Volumenstroms
MULTILINGUAL 7.4 Einstellung des Volumenstroms 7.4 Flow adjustment 7.4 Stroomaanpassing 7.4 Réglage du débit ! Sachschaden! ! Material damage! VORSICHT CAUTION Durchflussmesser darf nicht zu Einregulierung des The flow meter must not be used to regulate the Volumenstroms benutzt werden! volume flow! ... -
Seite 14: Demontage Einer Steckverbindung
MULTILINGUAL 7.5 Demontage einer Steckverbindung 7.5 Plug-in connection disassembly 7.5 Demontage van een stekkerverbinding 7.5 Démontage d'une fiche de connexion HINWEIS Gebrauchte Push'n'Go Verbindungen nach NOTICE Ensure used Push'n'Go plug-in connections Demontage entsorgen. Gebrauchte Teile dürfen nicht mehr are disposed of after disassembly. Used parts may not be verwendet werden! Nur Originalteile verwenden! reused. -
Seite 15: Montage Einer Steckverbindung
MULTILINGUAL 7.6 Montage einer Steckverbindung 7.6 Assembly connection 7.6 Montage van een stekkerverbinding 7.6 Montage d'une fiche de connexion DE: Das Ersatzteilset besteht aus Teilen 2-8. Den O-Ring (3) auf den Rand des Grundkörpers (1) aufschieben und Krone (4) auf den Grundkörper (1) aufdrücken. EN: The spare parts set consists of items 2-8. -
Seite 16: Entsorgung
Watts terms and conditions found on its website at www.wattswater.eu/gtc/. Watts hereby objects to any term, different from or additional to Watts terms, contained in any buyer communication in any form, unless agreed to in a writing signed by an officer of Watts.
