Sensortec RAQT 05 Serie Installationsanleitung

Raumluftqualitätsfühler VOC (CO

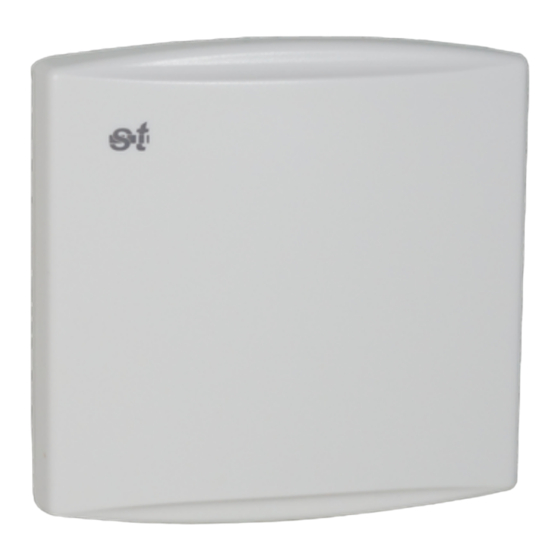

Gehäuse: VULLY
Bestellnummern:
Typ: Temperatur
RAQT05 
RAQTH05 
Optionen passiv:
yyy = passives Messelement
Oben gelistete Produkte mit yyy erweitern:
Beispiel mit PT1000 Messelement: RAQTH05 PT1000
Massbild Gehäuse VULLY:
87
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std 2 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit der CO
VOC/CO -equ Sensor werden die zusätzlichen Belastungen
2
dem CO Wert überlagert ausgegeben. Reine CO
2
(grün) reagieren nicht auf Gerüche, Zigarettenrauch und
andere Luftbelastungen im Raum.
Durch den Algorithmus wird zudem die Alterung des Sensors
kompensiert. Die Sensoren sind somit wartungsfrei.
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
-equivalent) RAQTx05
2
Raumfühler zur Messung von VOC-Mischgas
Raumluftqualitätsfühler zur Messung der Luftqualität in Wohn- und Büroräumen.
Ausgang 0...10V. Der Sensor ist ein VOC*-Mischgassensor wobei durch einen
entsprechenden Algorithmus CO
einer Raumbelegung mit Personen kann daher der CO
werden, mit dem Vorteil, dass Geruchsemmissionen ebenfalls erfasst werden
und dem CO -Wert überlagert werden (siehe Grafik unten).
2
Die Geräte sind optional auch mit einem passiven Temperatursensor erhältlich.
* volatile organic compounds (flüchtige organische Verbindungen)
rel. Feuchte
-

(siehe Widerstandstabelle)
30
85
und VOC:
2
Fenster
öffnen
VOCs/Mischgas
CO
2
3 Std 4 Std
hat immer eine
2
Vorhersage. Beim
2
-Sensoren
2
VULLY
Design
-Equivalente abgeleitet werden können. Bei
2
Technische Daten:
Spannungsversorgung:
VOC
Stromverbrauch:

Messbereich Temperatur: 0...50°C

Genauigkeit Temperatur: ± 0.5K
Ausgangssignal Temp.:
Messbereich Feuchte:
Genauigkeit Feuchte:
Ausgangssignal Feuchte: 0...10V
Messbereich VOC:
Ausgangssignal VOC:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse: 87 x 85 x 30mm
Schutzart:
Anschlussbelegung:
Klemme Anschluss
1 24V AC/DC
2 GND
3 VOC 0...10V
4 Temperatur 0...10V
5 relative Feuchte 0...10V
6 nicht verwendet
7 Temperatur passiv (optional)
8 Temperatur passiv (optional)
Inbetriebnahme Hinweis:
Bei der Inbetriebnahme gibt der Sensor während
max.15 Minuten 50% (1000ppm) am Ausgang aus.
Bei der Ausgabe von <450ppm liegt ein Sensorfehler
vor!
Feldgeräte für die Gebäudeautomation
–Gehalt abgeleitet
2
24VAC/DC (± 10%)
< 9mA
(im Ø)
0...10V
0...100% rF
(nicht kondensierend)
± 2% bei 25°C
(Messelement)
0...2000ppm (CO
0...10V
VULLY (ABS)
weiss ähnlich RAL9010
IP20
1
2
3
4
5
6
7
8
equ.)
2
15.06.2016
1/2
