VORSICHT:
Die Kontaktstifte des Prozessorsockels sind empfindlich und können dauerhaft beschädigt werden.
Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem
Sockel nicht zu verbiegen.

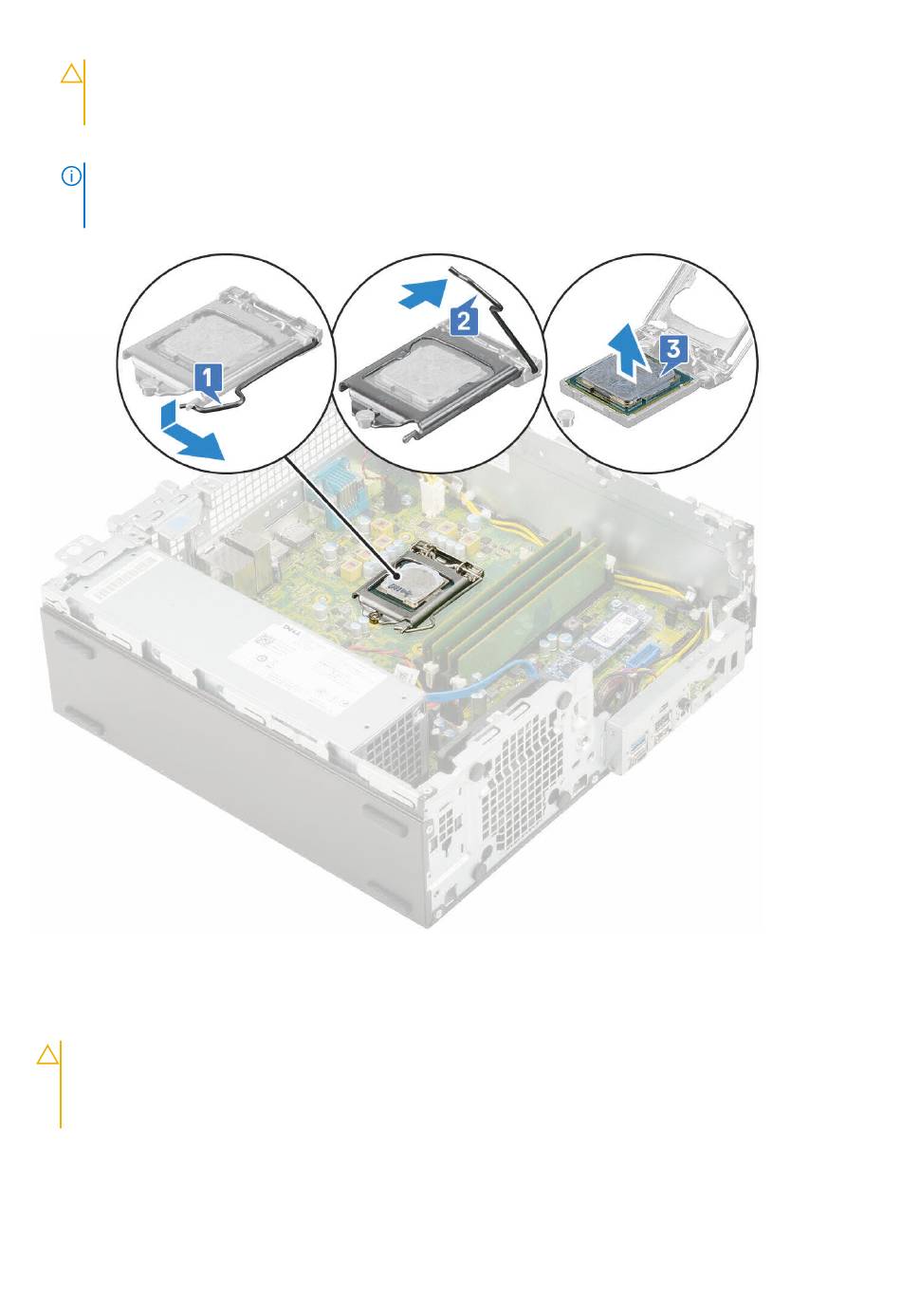

c. Heben Sie den Prozessor aus dem Sockel [3].
ANMERKUNG:
Wiederverwendung, zur Rücksendung oder zur vorübergehenden Lagerung. Berühren Sie nicht die Unterseite des Prozessors,
um Beschädigungen der Prozessorkontakte zu vermeiden. Fassen Sie den Prozessor nur an den seitlichen Kanten an.

Einbauen des Prozessors

1. Setzen Sie den Prozessor so in den Sockel ein, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1].
VORSICHT:
Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der
Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist,
befinden sich alle vier Ecken auf gleicher Höhe. Wenn eine oder mehrere Ecken des Moduls höher als andere liegen,
ist der Prozessor falsch eingesetzt.
2. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Verschlussschraube schieben [2].
3. Senken Sie den Sockelhebel und drücken Sie ihn unter die Lasche, um ihn zu verriegeln [3].
42
Ausbau und Wiedereinbau
Nachdem Sie den Prozessor entfernt haben, legen Sie ihn in einen antistatischen Behälter zur
