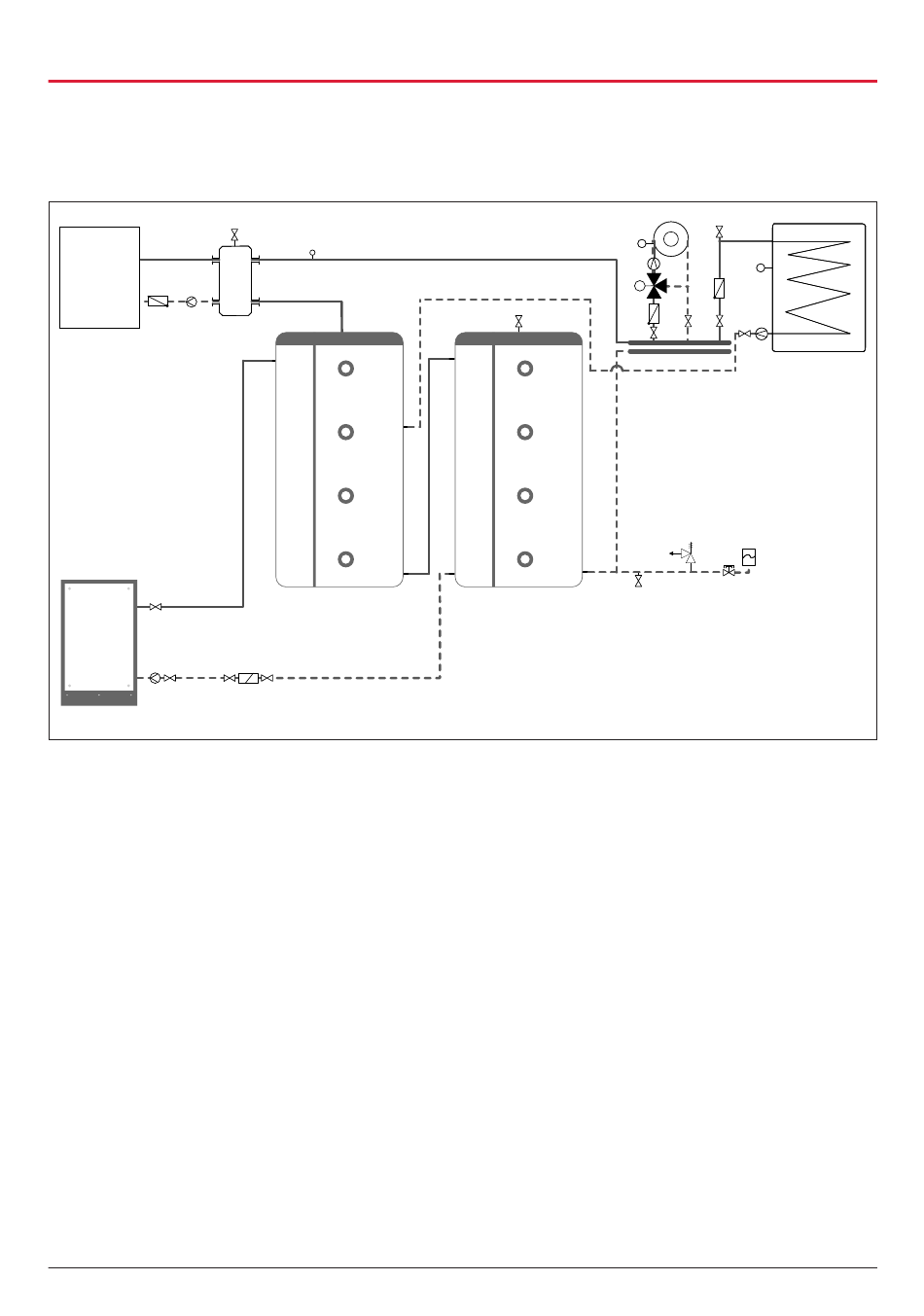

12.2.2 Heizungssystem Variante 2 –
1 BHKW, 2 Pufferspeicher, Spitzenlastkessel über hydraulische Weiche mit Pufferspeicher
verbunden
28
SLK
30 29
1
BHKW
2 3
1 Absperrung
2 Umwälzpumpe
3 Absperrung
4 Absperrung
5 Kombinationsfilter
6 Absperrung
7 Entleerung
8 Sicherheitsventil
9 Kappenventil
10 MAG
11 Pufferspeicher
12 Pufferspeicher
13 Trinkwasserspeicher
14 Temperaturfühler
15 Absperrung
16 Umwälzpumpe
17 Absperrung
18 Rückschlagklappe
Betriebsanleitung 50.0 | Stand 10.2021
T5
27
11
T1
T2
4 5 6
25
26
T
24
21
M
31
23
12
22
T3
T4
7
19 Entlüftung
20 Absperrung
21 3-Wege-Mischer
22 Absperrung
23 Rückschlagklappe
24 Umwälzpumpe
25 Heizkreisverbraucher
26 Temperaturfühler
27 Hydr. Weiche
28 Entlüftung
29 Umwälzpumpe
30 Rückschlagklappe
31 Entlüftung
–––
Vorlauf
••• Rücklauf
