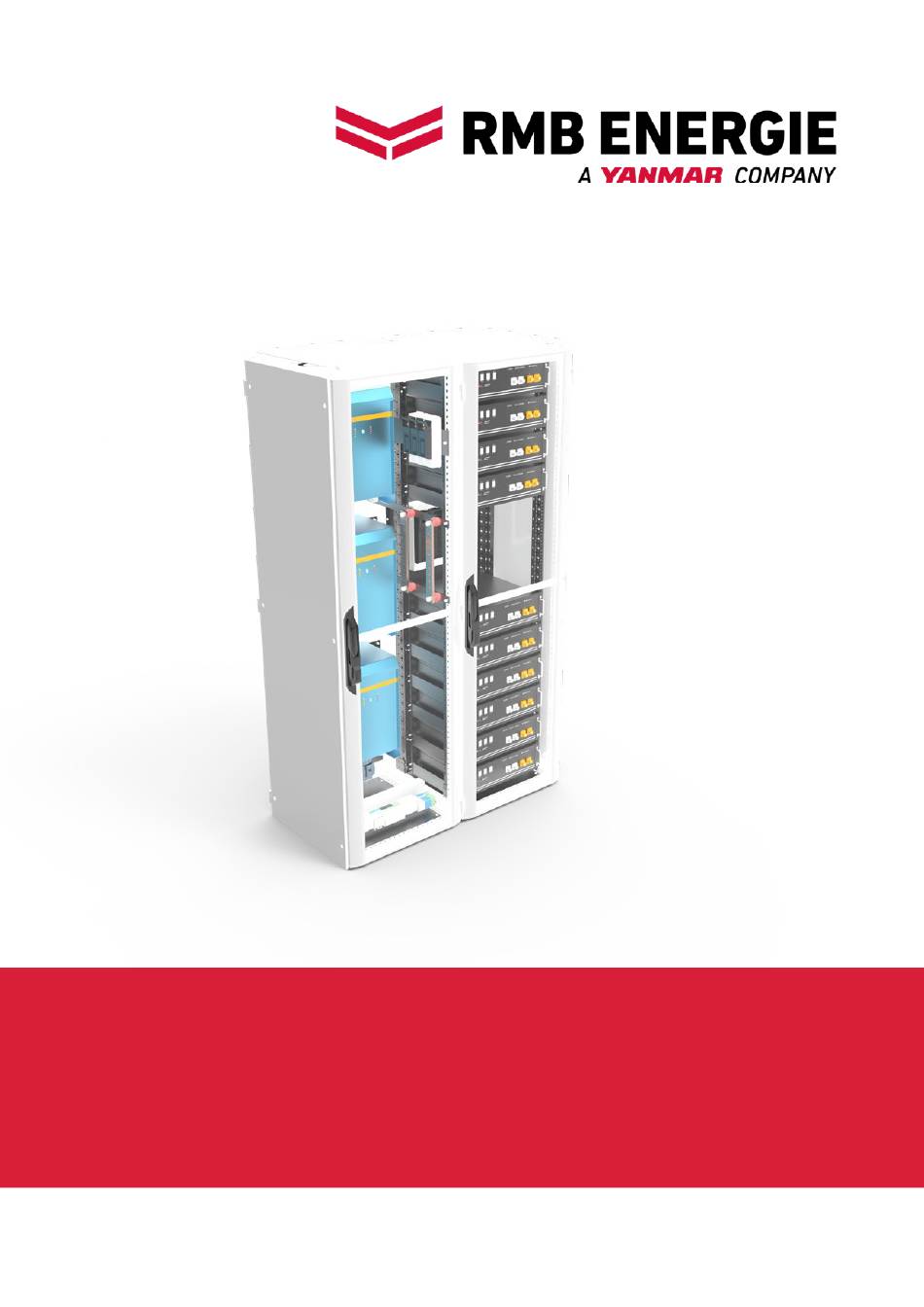

- Seite 1 HANDBUCH neoTower Stromspeicher ® Stand 02/2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Dokumentinformationen ....3 Gültigkeit ....3 Ergänzende Informationen . -
Seite 3: Dokumentinformationen
Dokumentinformationen Dokumentinformationen Ergänzende Informationen Unter www.rmbenergie.com sind folgende ergänzende Informationen und Dokumente zu finden: Technische Daten. Produktbroschüre Anmeldeunterlagen Energieversorger Gültigkeit Original-Betriebsanleitung. In dieser Anleitung wird das Produkt mit „System oder "Anlage” bezeichnet. Diese Anleitung ist gültig für folgende Produkte: Batteriespeichersystem (BSS) −... -
Seite 4: Sicherheitshinweise
Dokumentinformationen Sicherheitshinweise Symbolerklärung ⚠ GEFAHR! Texte Hinweise mit dem Wort GEFAHR warnen vor einer ► Handlungsaufforderung gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt. − Aufzählung ⚠ Verweis auf andere Stellen in diesem Dokument WARNUNG! Verweis auf andere Dokumente, die zu beachten Hinweise mit dem Wort WARNUNG warnen vor einer sind gefährlichen Situation, die zum Tod oder zu schweren... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen 2.2.2 Betreiber Der Betreiber ist verantwortlich für das Gebäude, in dem das Produkt eingesetzt wird. Der Betreiber hat folgende Aufgaben: − Erfüllung der Anforderungen durch den Energieversorger (z. B. Anmeldung, Zulassung, Vergütung). Bestimmungsgemäße Verwendung − Erfüllung der Anforderungen an den Aufstellort. −... -
Seite 6: Allgemeine Sicherheitshinweise
Sicherheitsinformationen Allgemeine Sicherheitshinweise In folgenden Fällen übernimmt der Hersteller keine Haftung oder Garantie bei Schäden: ⚠ − Bei Nichtbeachtung dieser Anleitung. WARNUNG! − Bei bestimmungswidriger Verwendung. − Bei unsachgemäßer Handhabung. Gefahr durch Nichtbeachtung der Anleitung! − Bei Verwendung durch nicht autorisierte Diese Anleitung enthält wichtige Informationen Zielgruppen. -
Seite 7: Sicherheitshinweise
Sicherheitsinformationen Sicherheitshinweise Schutzeinrichtungen ⚠ ⚠ GEFAHR! WARNUNG! Lebensgefährlicher Stromschlag Die Schutzeinrichtungen dienen der Sicherheit im Durch Überbrückung der Batteriepole wird ein Umgang mit dem System. Fehlende oder defekte Kurzschluss verursacht, der einen Stromfluss zur Schutzeinrichtungen können zu gefährlichen Folge hat. Ein solcher Kurzschluss ist unbedingt zu Situationen führen. -
Seite 8: Produktinformationen
Produktinformationen Produktvarianten Produktinformationen Batteriespeichersystem (BSS) − BSS 7 − BSS 11 Funktionsprinzip − BSS 21 Durch den Einsatz eines speziell entwickelten Blackout-Start (BOS) Stromspeicher wird der Eigenstromanteil gesteigert. − BOS 18 Der überschüssig produzierte Strom wird in − BOS 21 hochwertigen Batterien gespeichert. -
Seite 9: Lieferumfang
Produktinformationen Lieferumfang Der Lieferumfang kann je nach Systemgröße variieren. Batterie Batterieverbindungssatz (ROT/SCHWARZ) Patchkabel Erdungskabel Wechselrichter Dokumentation Abmessungen Abbildung: neoTower Stromspeicher BOS 21 ® Abbildung: Systemschrank Systemschrank L (mm) B (mm) H (mm) BSS 7, 11, 21 2.000 BOS 18, 21, 36 BOS 57, 114 2.000 RMB/ENERGIE GmbH | 9... -
Seite 10: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Anschluss Unter Erfüllung der unter 4.1 und 4.2 aufgeführten Voraussetzungen, kann das Batteriespeichersystem angeschlossen werden. Anforderungen an den Aufstellort Das System ist nur unter Einhaltung der folgenden ► Schließen Sie das System netzseitig (links/ baulichen Voraussetzungen zu installieren: gelber Rahmen) und gebäudeseitig (rechts/grüner Rahmen) an. - Seite 11 Installation und Inbetriebnahme ► Führen Sie am Monitor des BHKW folgende Einstellungen (Wertetabelle) für den BSS durch: neoTower Min SoC (außer bei Netzausfall) Leistungsvorgabe Einspeisen ins Netz ® BSS 7 BSS 11 BSS 21 BSS 7 BSS 11 BSS 21 min 10% / max 100% In der Regel "0W"...
- Seite 12 Installation und Inbetriebnahme ► Führen Sie am Monitor des BHKW folgende Einstellungen (Wertetabelle) für den BOS durch: Min SoC Max SoC für FRG BHKW neoTower ® (außer bei Netzausfall) (Inselbetrieb) BOS 18 BOS 21 BOS 36 BOS 57 min 20% / max 80% 11.0 min 10% / max 100% 12.5...
- Seite 13 Installation und Inbetriebnahme Leistungsvorgabe Einspeisen neoTower Max Leistung p. Phase zum Start BHKW (Inselbetrieb) ® ins Netz BOS 18 BOS 21 BOS 36 BOS 57 BOS 114 <= 800 W Inverter, da Inverter, da Inverter, da Inverter, da Inverter, da Anlasser Anlasser Anlasser...
-
Seite 14: Anzeige Und Bedienung
Anzeige und Bedienung Anzeige und Bedienung LED- Anzeige Wechselrichter Die Batterie ist fast leer. Der Wechselrichter ist in Betrieb und Strom fließt zu den Verbrauchern. Der Wechselrichter ist wegen zu niedriger Batteriespannung abgeschaltet. Die Nennleistung des Gerätes ist überschritten. Die Überlastanzeige blinkt. -
Seite 15: Led-Anzeige Ladegeräte
Anzeige und Bedienung LED-Anzeige Ladegeräte Der Wechselrichter ist wegen zu hoher Betriebstemperatur abgeschaltet. Die Wechselspannung an Eingang AC-in-1 oder AC-in-2 ist durchgeschaltet und das Ladegerät befindet sich im Konstantstrommodus ("bulk"). Wechselndes Blinken der lEDs weist auf fast leere Batterien und auf gleichzeitige Überlast hin. Wenn "overload"... - Seite 16 Anzeige und Bedienung Die Wechselspannung an Eingang AC-in-1 oder Die Wechselspannung an Eingang AC-in-1 AC-in-2 ist durchgeschaltet und das Ladegerät oder AC-in-2 ist durchgeschaltet. Die Belastung befindet sich im Erhaltungsspannungs-oder ist höher als die äußere Netzleistung. Der Lagemodus ("float" bzw. "storage"). Wechselrichter schaltet zu, um den fehlenden Strom beizuliefern.
-
Seite 17: Bedienung Batteriemodule
Anzeige und Bedienung Bedienung Batteriemodule Power Schalter (A): ► Zur Ein- bzw. Abschaltung der Batterie SW Button (B): ► Zum Start der obersten Masterbatterie ca. 1-2 Sekunden gedrückt halten. Die restlichen Batterien starten in der Folge automatisch. RUN LED (C): ►... -
Seite 18: Erklärung Der Begrifflichkeiten
Anzeige und Bedienung Erklärung der Begrifflichkeiten Netzparallelbetrieb wird dieser Einstellwert nicht unterschritten. Dies gewährleistet eine notwendige Die Parameter mit den vertieften Anzeigewerten Mindestlaufzeit, die das BOS-System überbrücken können als Fachmann angepasst werden. kann. Weiß hinterlegte Werte können nur ausgelsesen Schalter: werden. - Seite 19 Anzeige und Bedienung Max Leistung pro Phase zum Start BHKW: Maximal zulässiger Leistungswert pro Phase. Dies ist für einige BOS-Konstellationen notwendig, wenn das BHKW nicht über einen Anlasser gestartet wird. Der Anlassstrom würde das System überlasten und das BHKW nicht starten können (Einstellwert in Watt).
-
Seite 20: Wartung
Wartung Wartung Funktionskontrolle Voraussetzung für den störungsfreien Betrieb, die Betriebssicherheit, Zuverlässigkeit und Langlebigkeit des Speichersystems sind eine regelmäßige Funktionskontrolle und Reinigung des Speichersystems. Eine Wartung der im Speichersystem verbauten Batteriemodule ist nicht notwendig. Alle 2 Wochen: ► Kontrollieren, ob eine Störung des Speichersystems vorliegt. -
Seite 21: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung Demontage ⚠ GEFAHR! Unsachgemäße Demontage des Speichersystems Lebensgefahr durch Stromschlage ► Das Speichersystem nur durch autorisierte Elektrofachkräfte demontieren lassen. Entsorgung ⚠ ACHTUNG! Unsachgemäßer Transport der Batteriemodule Brand der Batteriemodule oder Austritt gesundheitsgefährdender Inhaltsstoffe! ► Batteriemodule nur in Verpackungen transportieren, die den gültigen Vorschriften entsprechen. -
Seite 22: Technische Daten
Technische Daten Technische Daten ® Technisches Datenblatt neoTower Stromspeicher BSS (Batteriespeichersystem) Technisches Datenblatt BSS Variante BSS 7 BSS 11 BSS 21 Allgemein Batteriespeichergröße (brutto) [kWh] 10,7 21,3 max. Ausgangsleistung [VA] 3000 5000 10000 max. Wirkungsgrad [%] n.a. n.a. n.a. Dauerladeleistung [VA] 1700 3400 6700... -
Seite 23: Technisches Dateblatt Bos
Technische Daten ® Technisches Datenblatt neoTower Stromspeicher BOS (Blackout-Start) Technisches Dateblatt BOS Variante BOS 18 BOS 21 BOS 36 BOS 57 BOS 114 Allgemein Batteriespeichergröße 17,8 21,3 35,5 56,8 113,7 (brutto) [kWh] max. Ausgangsleistung 9000 15000 24000 45000 90000 [VA] max. - Seite 24 RMB/ENERGIE GmbH Hauptstraße 543a 26683 Saterland, Germany Tel.: +49 4498 92288–0 Fax: +49 4498 92288–66 info@rmbenergie.com www.rmbenergie.com...
