Produktinformationen

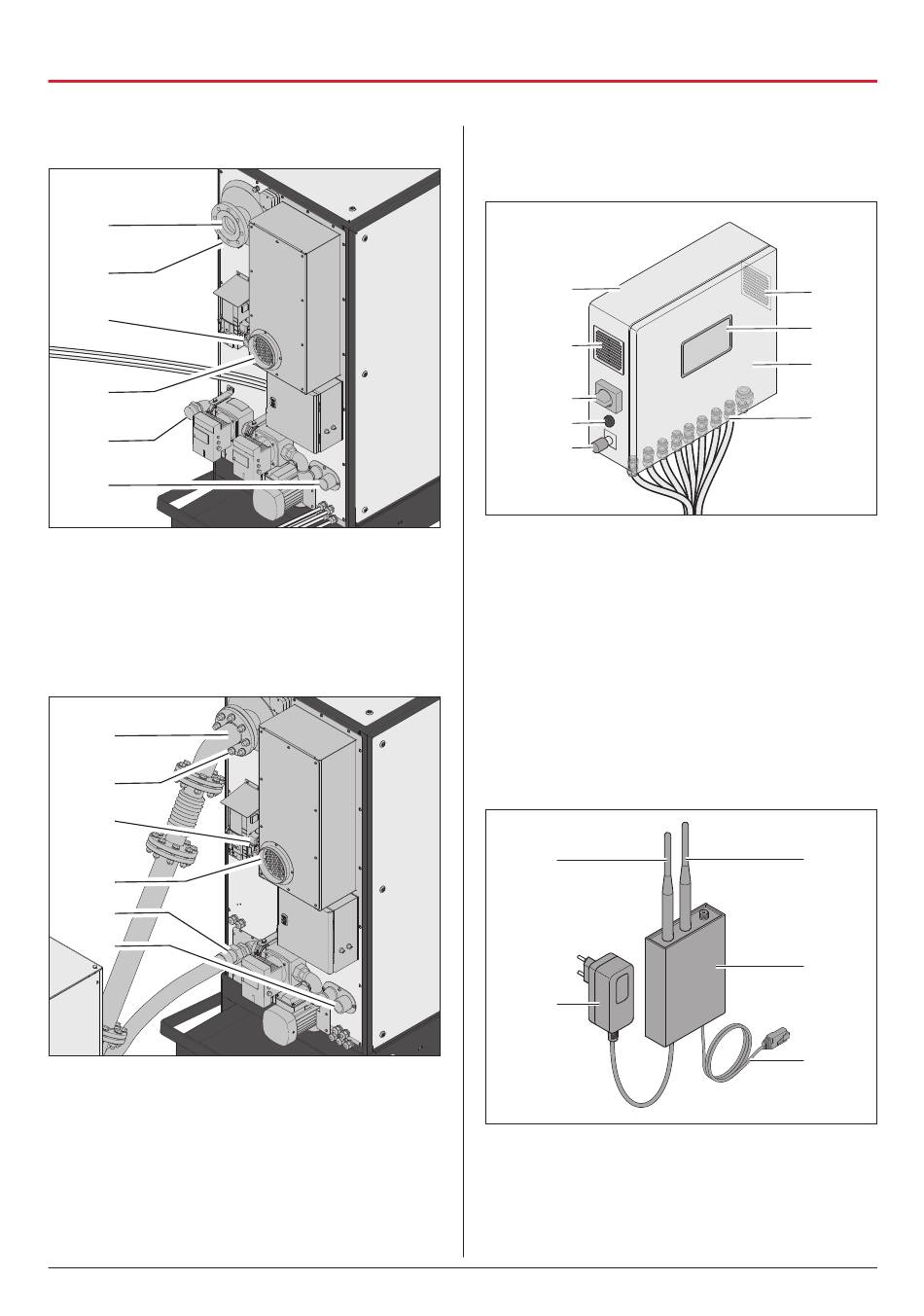

Anschlüsse 50.0 Standard und
50.0 Hochtemperatur
A
B
C
D
E
F
A Anschluss „Abgas"
B Anschluss „Kondensat"
C Anschluss „Gas"
D Ansaugung „Verbrennungsluft"
E Anschluss „Puffer-Rücklauf Wasser"
F Anschluss „Puffer-Vorlauf Wasser"
Anschlüsse 50.0 Brennwert
A
B
C
D
E
F
A Anschluss „Abgas"
B Anschluss „Kondensat"
C Anschluss „Gas"
D Ansaugung „Verbrennungsluft"
E Anschluss „Puffer-Rücklauf Wasser"
F Anschluss „Puffer-Vorlauf Wasser"
10 | RMB/ENERGIE GmbH
3.5.2
Steuerschrank
Im Steuerschrank befinden sich alle Komponenten, die
zur Steuerung der Anlage nötig sind.
A
B
C
D
E
A Gehäuse
B Be- und Entlüftung
C Hauptschalter
D Not-Aus-Reset
E Not-Aus-Schalter
F Bediendisplay
G Steuerschranktür
H Kabeldurchführungen
3.5.3
Modem
Das Modem ermöglicht die Fernüberwachung der
Anlage und das Auslesen von Daten über das
Mobilfunknetz.
A
C
A Antenne (Steckplatz „Mobil")
B Antenne (Steckplatz „Mobil")
C Netzteil
D LTE-Modem
E Anschlusskabel (Steckplatz „LAN 1")
Betriebsanleitung 50.0 | Stand 10.2021
B
F
G
H
B
D
E
